学技术 | STSPIN32G4开发板EVSPIN32G4初次体验

众所周知，随着电池技术的发展，便携式移动动力需求越来越旺盛，电机控制器的需求也随着应用场景的需求不断的发展。高集成度，小型化，以及敏捷的开发辅助工具成为电机控制器产品开发的一大趋势，意法半导体公司（ST）在已有电机控制器产品（图1）的基础上，新推出了高性价比、高集成的电机控制器STSPIN系列（图2，图3），它将MCU、LDO、DCDC、比较器、高精度运放器和预驱集成在一个7*7mm封装的芯片中，节省了约80%的PCB面积，电压范围涵盖6.7~45V、9~250V、9~600V低、中、高压，可广泛应用于电动工具，无人机，工业自动化等领域。ST还提供了多种开发板，供客户进行产品开发（图4）。

大大购相关商品

EVSPIN32G4

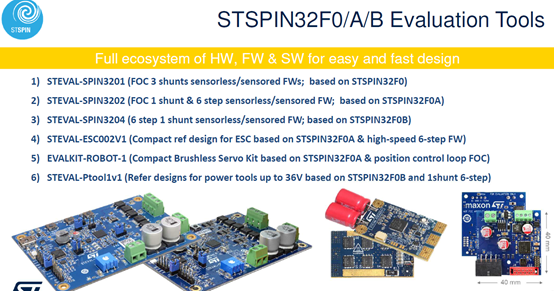

图1

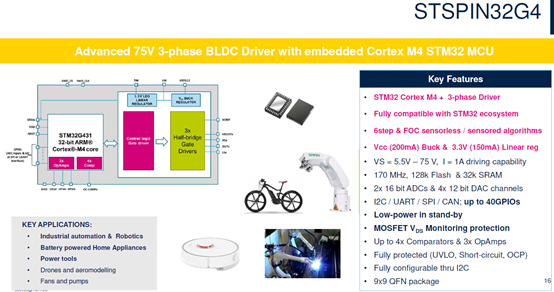

图2

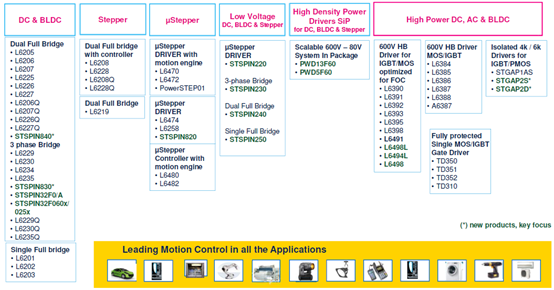

图3

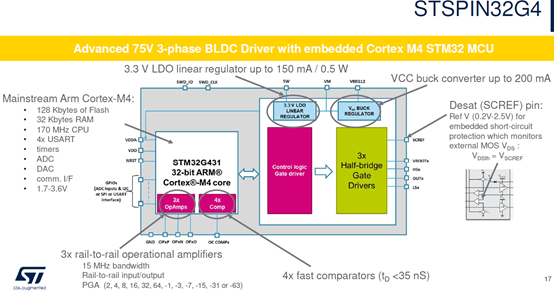

图4

今天想和大家分享的是ST新推出的STSPIN32G4高性能，小封装5.5~75V三相无刷电机控制器芯片，它集成了STM32G431的MCU，LDO，BUCK，3*运放，4*比较器，电机预驱，具有I2C、UART、SPI和CAN通信接口，适用于电池供电的电动工具，家用电器，无人机，风扇水泵，工业自动化，机器人等领域。另外，配合一个STDRIVE101，可以用于双电机控制，功能非常强大（图5，图6，图7）。

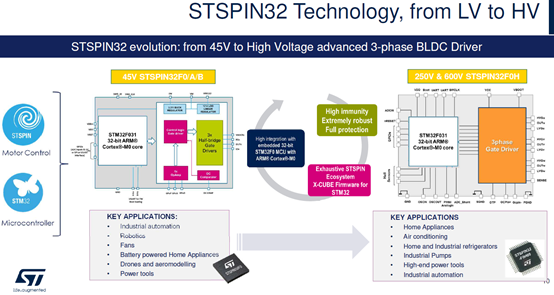

图5

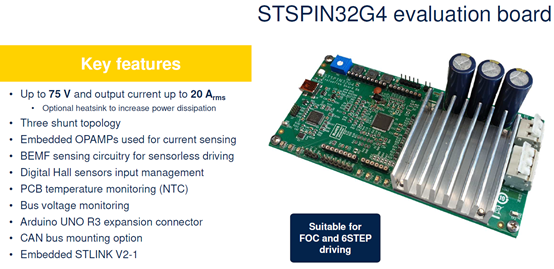

图6

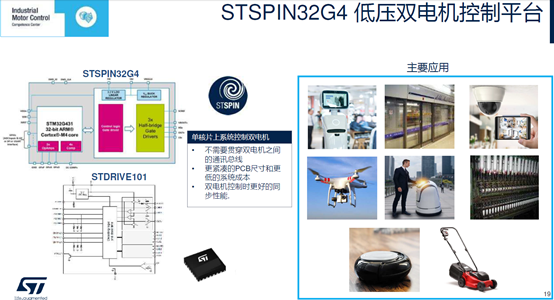

图7

感谢我们非常给力的PM阿信，我在第一时间就拿到了STSPIN32G4的官方开发板EVSPIN32G4，上图（图8），

图8

为了快速了解STSIN32G4的基本功能和开发流程，上ST官网下载最新版的STM32 电机控制软件开发套件 (MCSDK) 软件包和免费的集成编译环境STM32CubeIDE，经过两个多小时的软件安装和参数设置，没有写一行代码，两个三相无刷电机就转起来了，这个开发也有点太简单了。上图。
