教你玩转LE0开发板

引言与说明

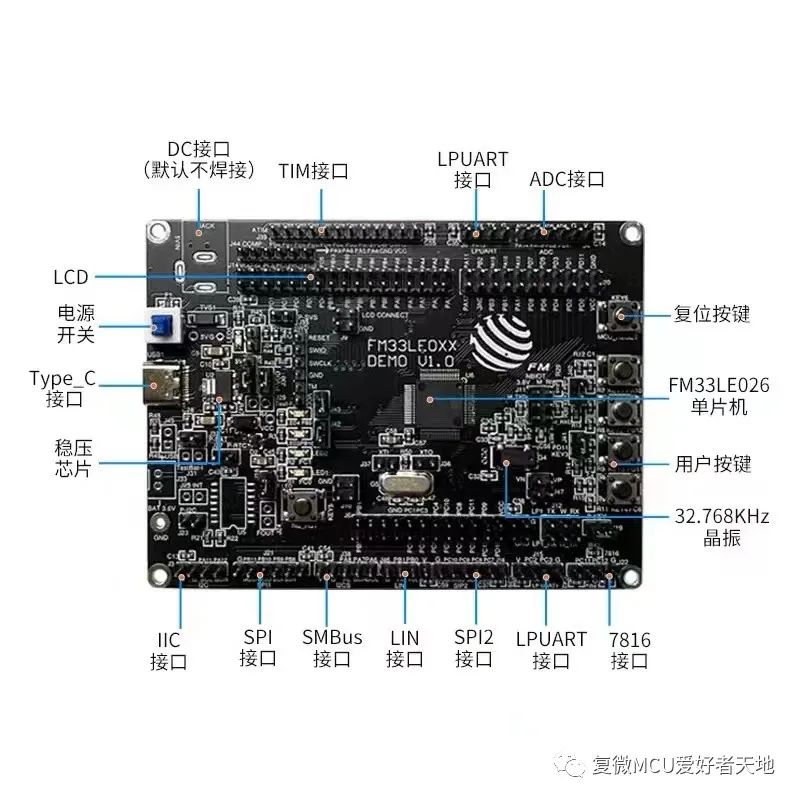

FM33LE0xx开发板是上海复旦微电子集团有限公司提供给客户测试开发和评估的一款demo板，其板载的芯片型号为FM33LE026 (ARM Cortex-M0内核) 芯片。

该芯片最高主频为64Mhz，RAM为16KB，Flash为128KB，该开发板引出了所有外设，比如串口、IIC、SPI、模拟外设ADC等引脚，便于使用时评估FM33LE026芯片的功能。

原理图详解

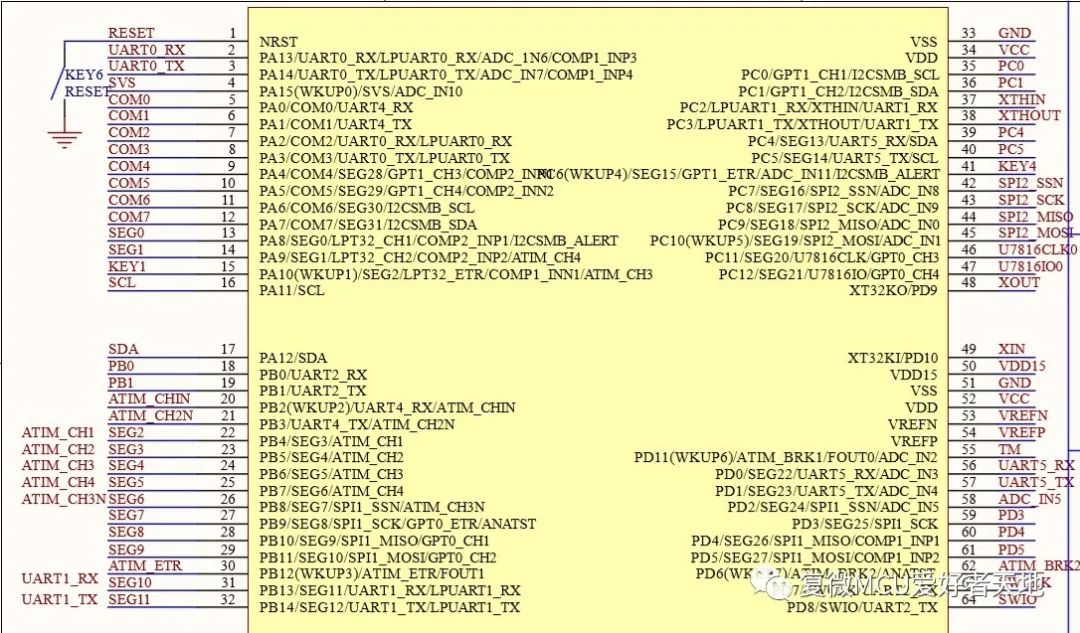

(图1-FM33LE026芯片的引脚定义图)

FM33LE026芯片的引脚定义如图一所示，其引脚对应的功能也如图一所示，列如5个串口(UART)分别在PA、PB、PC、PD，且引脚可以进行复用供用户进行自由配置，可以在不同情况下使用同一组引脚来达到不同的功能。

开发板电路模块展示

电源输入电路

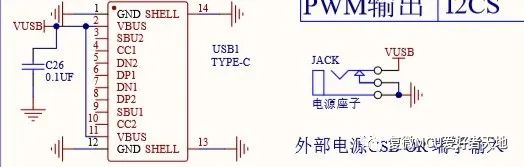

(图2- 电源输入电路图)

如图2所示的电源输入电路，FM33LE0xx开发板是有两个电源输入的，分别为JACK和13，JACK是DC2.5口，J13为usbType-C接口，2者都为5V供电。

5V转3.3V电源模块

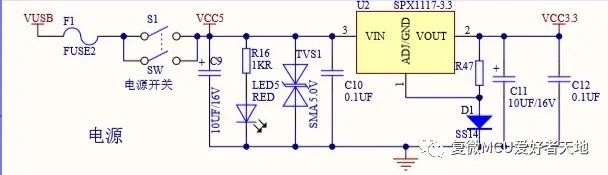

(图3-5V转3.3V电源模块)

图3所示的5V转3.3V电路，FM33LE0xx开发板默认为5V输入，经过F1保险后，之后由开关S1控制，最后5V电压经过SPX1111-33会降压到3.3V。开发板通电后，LED5会作为电源指示灯进行点亮。

双电源以及功耗测试电路

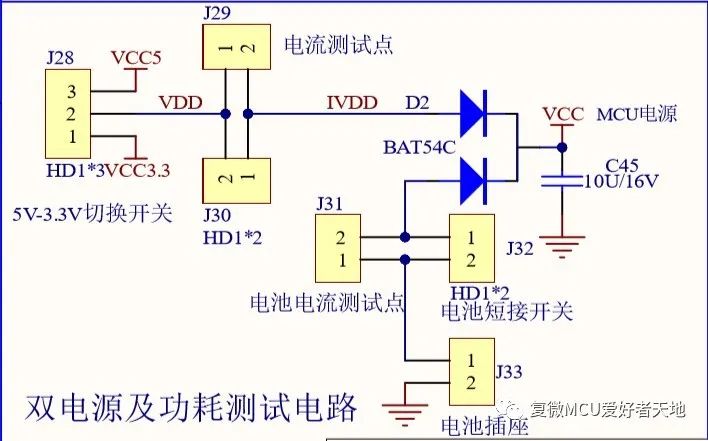

(图4-双电源以及功耗测试电路)

FM33LExx系列芯片是支持双电源供电的(5V和3.3V)，可由J28进行选择，若选择3.3V供电则将1、2引脚进行短接；若选择5V供电则将J28的2、3引脚进行短接。若是要使用电池进行供电则需要将J32进行短接，若使用外部电源供电则需要将J30进行短接.

测量外部供电电流时候需去掉J29跳线帽，使用电流表去检测J30；若测量电池供电电流时需去掉J32跳线帽，使用电流表检测J31。

除了上述的一些基本电路，开发板基于芯片的专有的SVD(电源电压监测模块)的掉电检测电路；开发板上还板载了LED和按键；开发板J4为ADC扩展接口；开发板还预留了SWD接口，方便用户利用SWD进行程序的调试和下载。

软件开发说明

FM33LE026开发板支持KEIL、IAR、Eclipse GCC开发，可利用J-link和J-Flash和CMSIS-DAP进行程序的下载，为了减轻开发者的工作，可利用复旦微电子集团推出的MFANG工具网址如图：进行开发，可以对System、Calculation、Timer、Analog等进行配置。

具体的配置操作可以参考此文档：复旦微|魔方——LE0xx例程

FM33LE026的demo开发板可以帮助个人和客户了解和学习系统硬件和软件并进行嵌入式系统的开发，定制自己的需求。

LE026作为高性价比的MCU，在IoT、智能家居、工业控制、智慧家电和BMS上有较好的应用。

作为小资源的mcu，LE0也有突出亮点，比如它的SAR-ADC采样率可以达到2Msps，例如可以满足FOC控制的高速采样需求，适合低延迟、低功耗和高精度的应用场景。
