CST如何导出和使用共模扼流圈的S参数呢？

CST如何导出3D仿真模型的S参数？

之前小编的文章里面讲了如何计算和仿真共模扼流圈，今天小编还拿共模扼流圈来举例。

在CST里面将共模扼流圈仿真完成后，再到DS电路工作室。如图

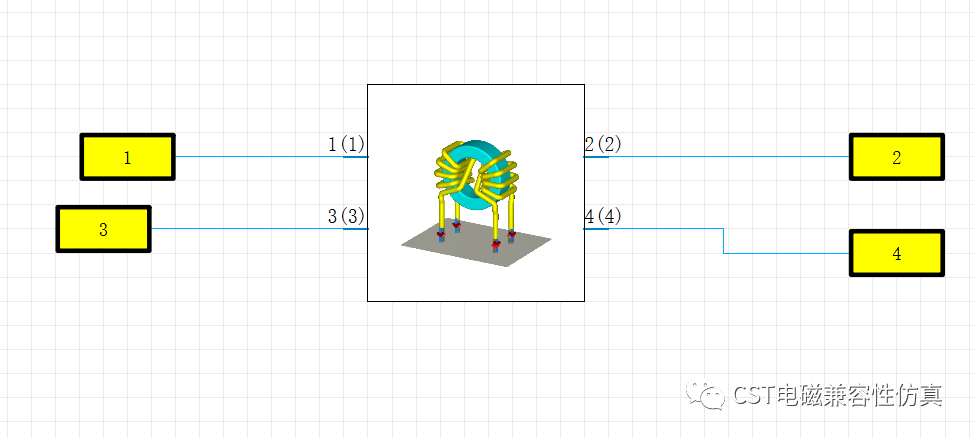

直接每个引脚上各连接一个port，然后再导航树里面建立S-parameters任务，如图

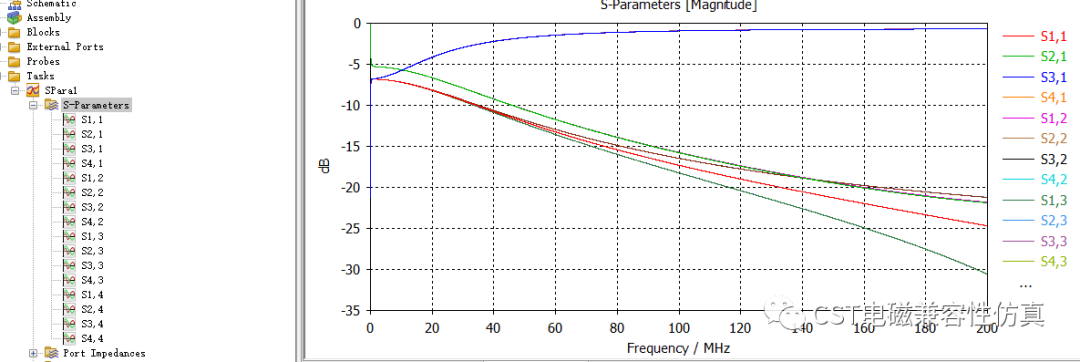

仿真得到S参数

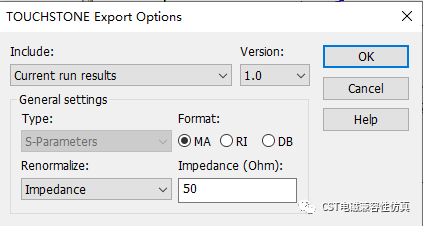

选择S参数，然后在Post-Processing里面选Export导出TouchStone文件

点击OK就好了。我们这个共模扼流圈是四个管教，所以导出的文件是.S4P格式的文件。如下

CST如何使用3D仿真模型的S参数？

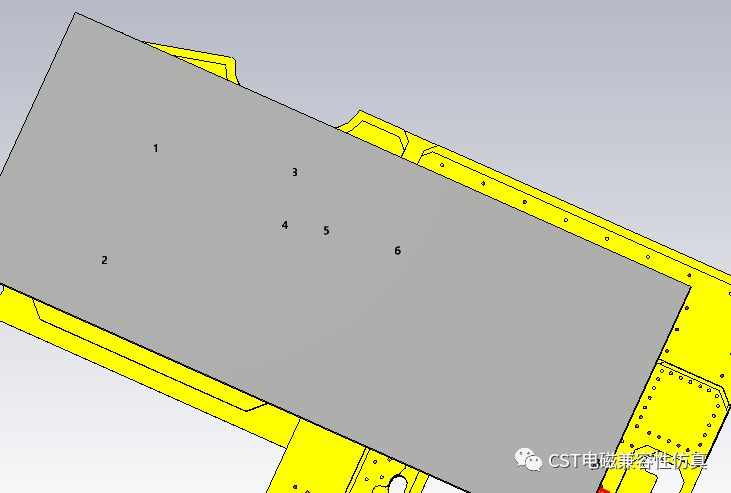

第一步，把PCB的模型导入CST，找到共模扼流圈的4个焊盘，注意pin脚排布。

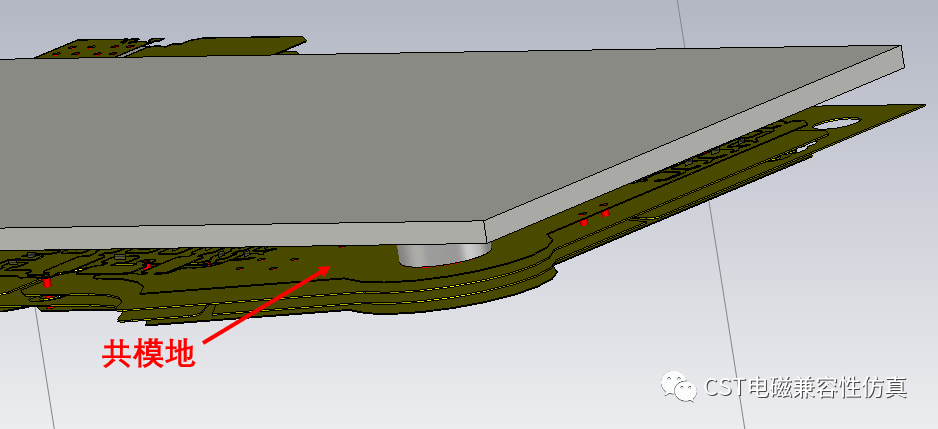

第二步，在共模扼流圈四个管脚上方建立一个理想导体的金属片，并且将这个金属片接到PCB的共模地上去

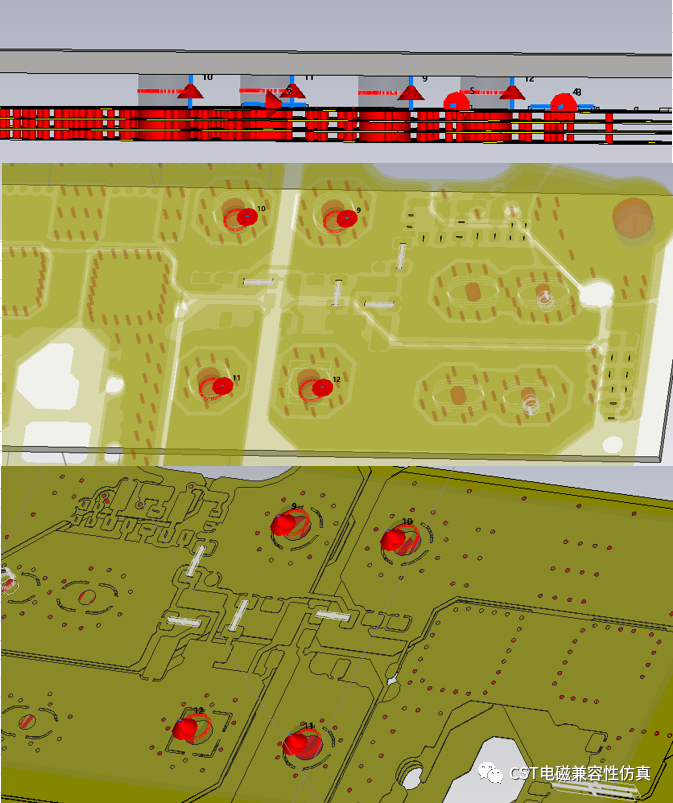

第三步，在共模扼流圈四个管脚上建立离散端口到金属片，也就是到共模地上去，离散端口负极朝金属片。

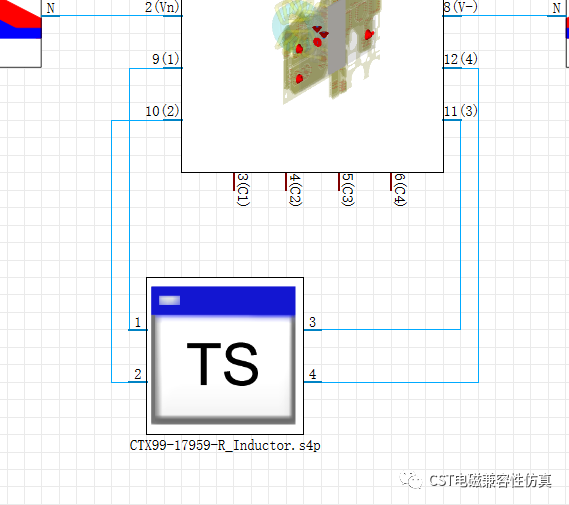

第四步，在DS电路里面连接S参数模型，引脚一定要一一对应不能弄错。

这样共模扼流圈的S参数模型的仿真就搭建好了，如何验证S参数模型跟3D模型的仿真结果是否一致呢？

我们可以用两种方法：

（1）我们可以用瞬态仿真在输入端激励一个方波信号，测到输出端的时域波形进行傅里叶变换分析输出信号的频谱，进行对比。

（2）我们可以建立一个AC任务仿真，仿真这个共模扼流圈与电容组成的LC电路，仿真它们的幅频响应曲线，进行对比。
