如何导出和使用共模扼流圈的S参数？

上一篇文章我们讲了如何导出共模扼流圈的S参数，以及如何建模使用S参数进行仿真，小编在结尾提到了如何使用两种仿真来验证S参数模型仿真跟3D模型的仿真结果是否一致。一种是简单粗暴的瞬态仿真，一种是用AC直接频域仿真。

下面小编带各位小伙伴们一起来看一下这两个仿真的验证结果：

（1）通过瞬态仿真在输入端激励一个单端方波信号，测出输出端的时域波形，再进行傅里叶变换分析输出信号的频谱，进行对比。

为什么用方波，因为方波信号的频率成分比较丰富，它的频谱是由它的基波和它的高次谐波叠加而成的。

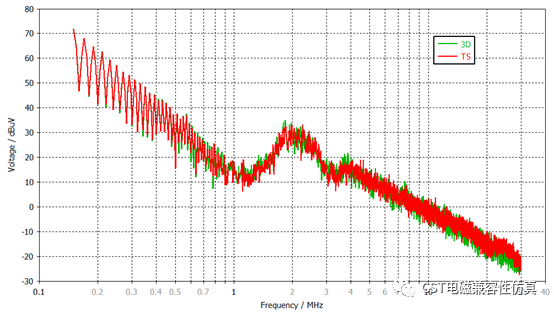

如下图频谱:

绿色是3D模型仿真得到的共模扼流圈频谱

红色是S参数仿真得到的共模扼流圈频谱

（2）我们可以建立一个AC任务仿真，仿真这个共模扼流圈与电容组成的LC电路，仿真它们的幅频响应曲线，进行对比。

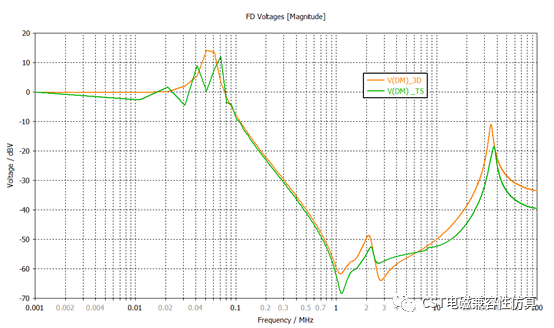

如图一是差模幅频响应曲线图：

黄色是3D模型的幅频响应曲线图

绿色是S参数模型的幅频响应曲线图

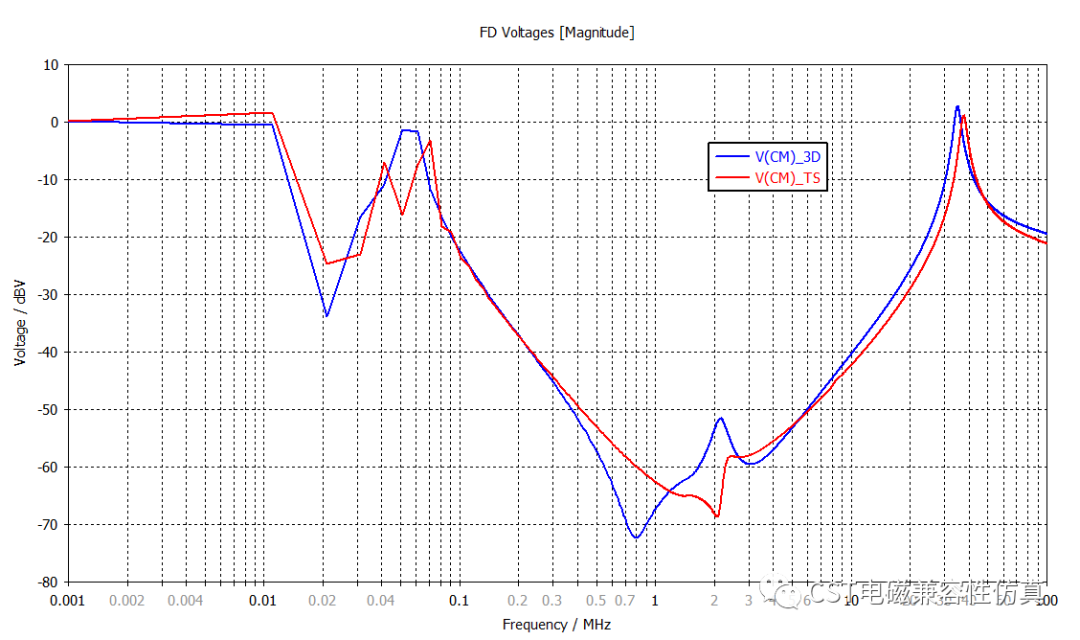

如图二是共模幅频响应曲线图：

蓝色是3D模型的幅频响应曲线图

红色是S参数模型的幅频响应曲线图

以上就是共模扼流圈的3D模型和S参数模型仿真的对比，需要说明一下，S参数模型不适用于共模扼流圈存在强空间耦合的场景，如果需要考虑空间耦合请使用3D建模的共模扼流圈仿真。
