Workbench中使用APDL函数方程加载的操作方法和一些

Workbench中使用APDL函数方程加载，与在ANSYS经典APDL函数方程加载是非常相似的，只不过要把导出的函数方程命令流粘贴到workbench求解器的Commands里。我们首先回顾一下ANSYS经典APDL函数方程加载的大概步骤：

1. GUI打开函数编辑界面
2. GUI函数编辑界面编写函数方程
3. 保存函数方程到.func文件
4. 导入.func函数文件
5. 函数方程导入APDL命令流
6. APDL中使用函数方程

在workbench中，我们在第5步，将log文件复制出来的命令流粘贴到workbench求解器的Commands里，然后在Commands里再加入加载命令就可以了。

有以下几点需要注意：

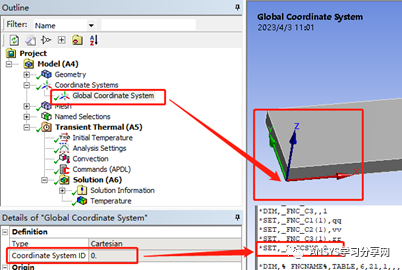

a）坐标系

Commands中函数方程语句里的坐标系要与workbench里的坐标系相对应。

b）加载语句

workbench中的Commands里，不能用比如SFA,DA等命令，只能是SF，D等。workbench只能对有限元模型进行加载，而不能像ANSYS经典界面一样，先加载到几何模型上，然后再转化到有限元模型上。workbench中的Commands里的加载命令如下：

SF,area1,HFLUX, %FLUX1%

FLUX1是Commands函数方程里定义的函数名，area1是Workbench树形菜单里的Named Selections里定义的面的名字。
