ANSYS经典APDL强大的函数方程使用详细步骤

我们在ANSYS计算过程中，有时会遇到需要施加随一个量变化的载荷。比如随坐标位置变化的压力载荷，随温度变化的对流系数等等。更复杂的情况，载荷随变量的变化是分段的，就像一个分段函数。ANSYS经典APDL强大的函数方程加载可以很好地解决这个问题。但有一点要特别说明，对于函数方程加载，我们并不能直接编写APDL命令流，而是要借助GUI操作和log文件，将命令流导出来，下面给出函数方程使用的详细步骤。

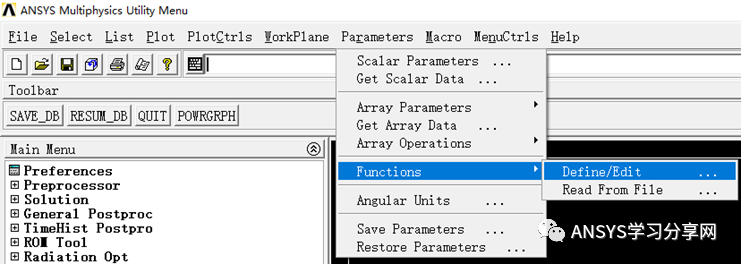

• 一、GUI打开函数编辑界面

• 二、GUI函数编辑界面编写函数方程

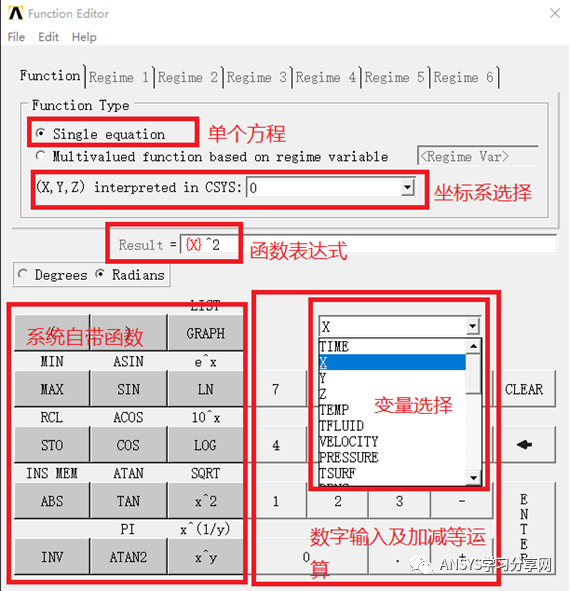

2.1单个方程

程的情况比较简单，根据函数表达式选择变量，输入到Result函数表达式输入框中，系统还自带了三角函数等运算法则。

2.2 多个方程

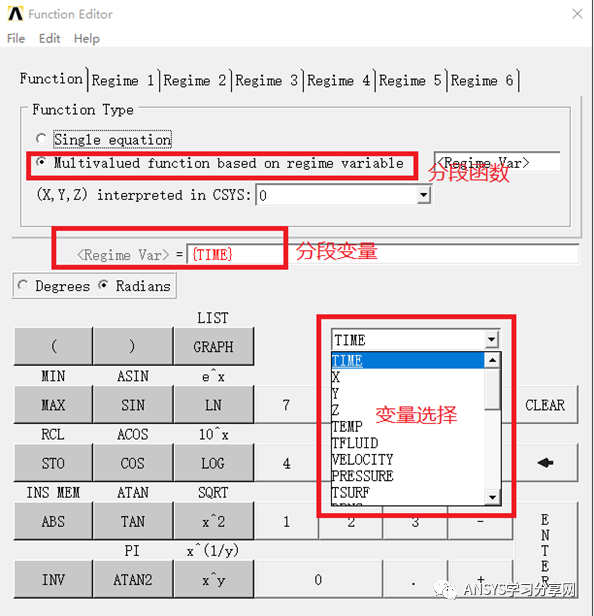

对于多个方程，就是分段函数的情况，首先要选择基于变量的分段函数选项，此时原来的Result表达式输入框已经变成成Regime Var分段变量输入框。

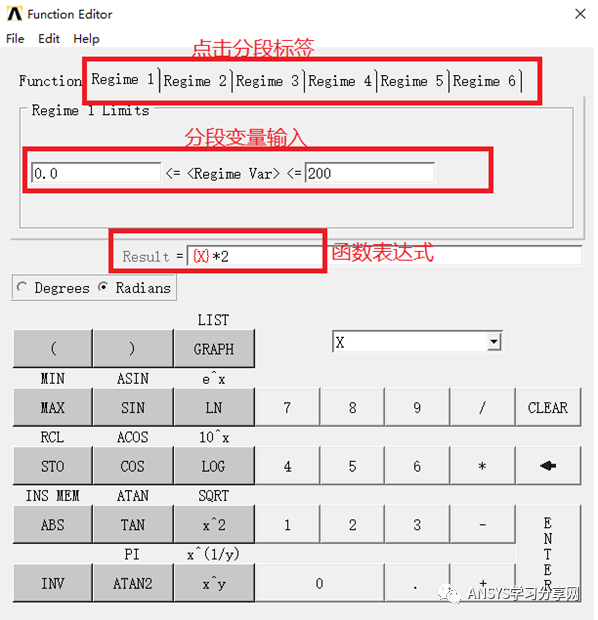

选择分段变量后，再依次点击Regime1、 Regime2……等标签，输入对应变量取值范围的函数表达式。

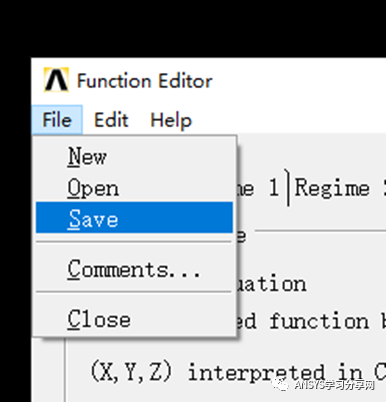

• 三、保存函数方程到.func文件

默认的保存位置就是ansys文件目录的位置，也可以保存到桌面等别的位置。

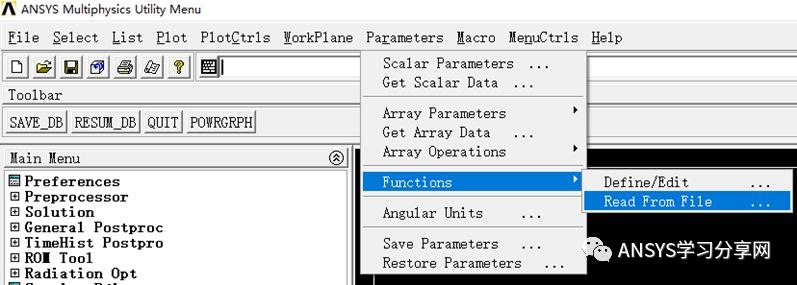

• 四、导入.func函数文件

菜单导入.func函数文件。

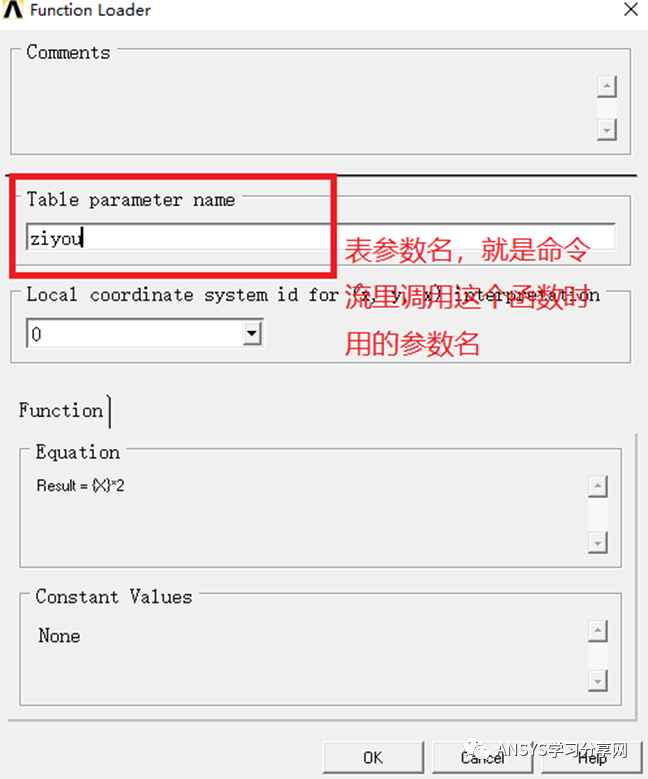

导入界面要输入一个表参数名，就是APDL命令流里调用这个函数方程时用的参数名。从这里可以看出，函数方程加载从本质上来说也是表参数加载。点击OK按钮，函数方程就导入，可以应用了。

• 五、函数方程导入APDL命令流

上一步导入函数方程后就可以在本算例中应用了，但是每次使用都得GUI重新导入，且.func文件不能删除。我们用ANSYS经典的总是想把所有的操作都放在命令流文件中，这个是有办法解决的。上一步导入函数方程后，log文件里就生成了一段代码，我们只需要把这段代码复制到命令流文件中就可以了。

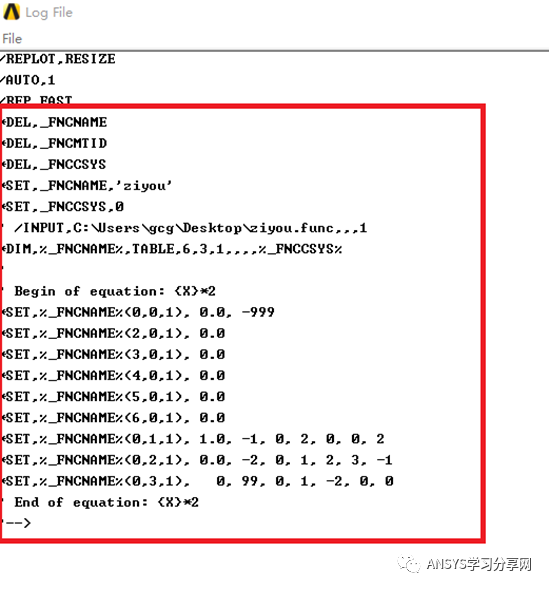

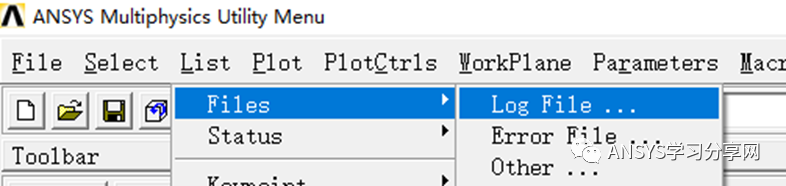

首先打开log文件。

复制log文件中函数方程加载的一段。

• 六、APDL中使用函数方程

上一步将log文件中的函数方程导入一段粘贴到命令流文件之后，后面的命令流就可以直接调用这个表参数了，主要要用%%符号。

Sfa,all,,pres,%ziyou%

• 七、带参数的函数方程

Log导出的函数方程命令流，是不能修改的，或者不太容易修改（笔者不会），对于有这种需求的计算，可以使用带参数的函数方程。

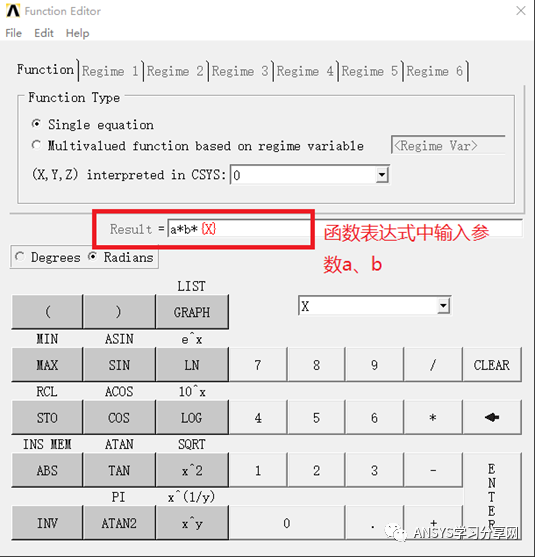

在编辑函数方程的界面的函数表达式那里，将参数输入进去。

导入.func文件时，输入参数的值，可以是具体的数据。如果想在命令流中更改参数，就需要是函数方程之前就定义好的两个变量参数。

• 八、

  结束语

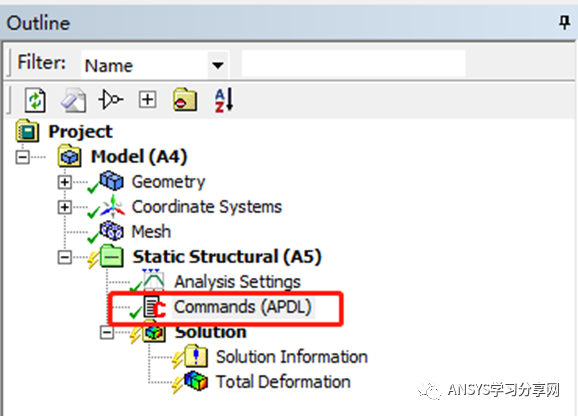

本文讲的是ANSYS经典APDL中函数方程的应用，对于Workbench，应用的也是上述的方法，只不过把命令流放在了Workbench的Commonds（APDL）里。详细方法关注笔者另外撰文。
