SpinalHDL入坑之旅

安装JDK

下载jdk17：

wget wget https://download.oracle.com/java/17/latest/jdk-17_linux-x64_bin.tar.gz

解压：

tar -xzvf jdk-17_linux-x64_bin.tar.gz

移动到/usr目录下：

sudo mv jdk-17.0.4.1/ /usr/local/

修改环境配置文件：

sudo gvim /etc/profile

在最后一行加上:

export JAVA_HOME=/usr/local/jdk-17.0.4.1
export CLASSPATH=.:JAVA_HOME/lib
export PATH=.:JAVA_HOME/bin:$PATH

重新source 环境配置文件：

source /etc/profile

检查是否配置成功：

java -version

image-20221013234418406

安装Idea

我们后面会在IntelliJ Idea上开发，因此先安装开发环境。

方法一：

下载软件包：

https://www.jetbrains.com/idea/download/#section=linux

解压：

tar -xzvf ideaIU-2021.1.3.tar.gz

运行：

./bin/idea.sh

方法二：

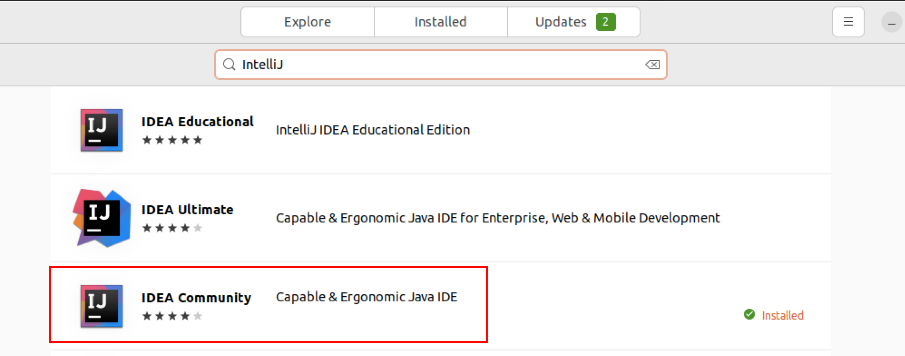

直接使用Ubuntu自带的Ubuntu Software工具进行安装：

image-20221015101135248

安装完成后，可以在~/.bashrc中设计快捷启动方式：

export IDEA_HOME=/snap/intellij-idea-community/390
PATH=$PATH:$IDEA_HOME/bin
alias idea="idea.sh"

安装scala

方法一：

可以下载scala的安装包，然后进行安装，方式如下：（但我没有安装成功）

scala下载地址：必须要安装2.11.xx，这里我们安装2.11.12，下载地址如下：

https://scala-lang.org/download/2.11.12.html

安装：

sudo dpkg -i

方法二：

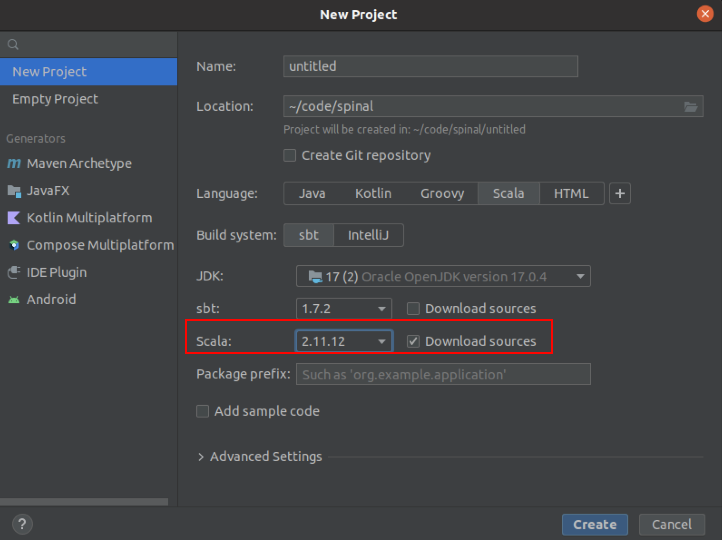

直接在Idea的新建工程时，选择scala的版本，工具会自动下载：

image-20221014232150250

安装Plugin

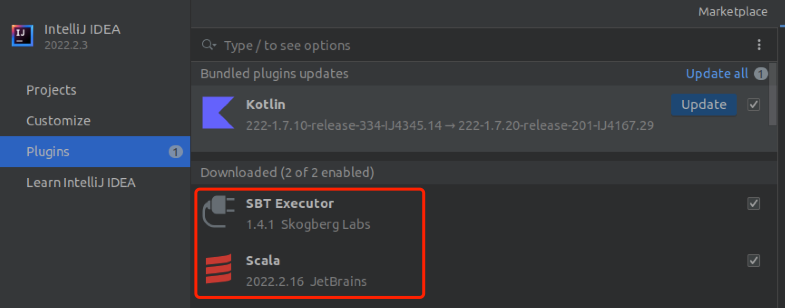

在Idea中，安装SBT Executor和Scala两个扩展包：

image-20221010000011931

写第一个demo

选择JDK位置、sbt版本（这个随意）和Scala版本（注意时2.11.12）：

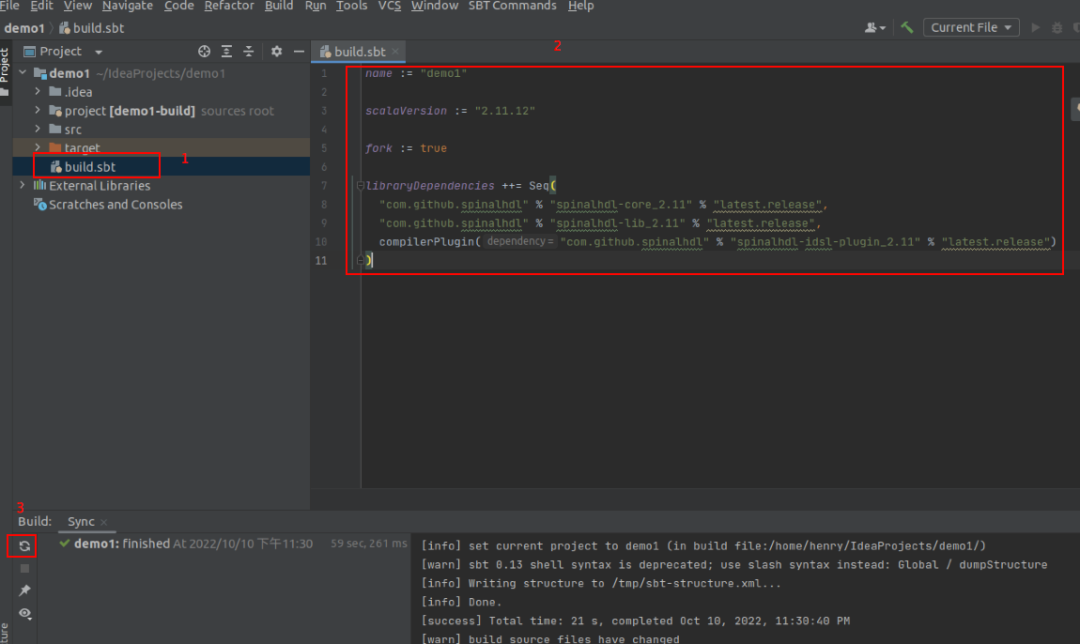

配置build.sbt文件：

image-20221010233234880

操作完上图的3步后，可以看到下面的提示，说明更新完成。

命名为And_Gate，也就是说我们写一个与门的程序：

Scala代码如下：

import spinal.core._

class AND_Gate extends Component {

  /**
   * This is the component definition that corresponds to
   * the VHDL entity of the component
   */
  val io = new Bundle {
    val a = in Bool()
    val b = in Bool()
    val c = out Bool()
  }

  // Here we define some asynchronous logic
  io.c := io.a & io.b
}

object AND_Gate {
  // Let's go
  def main(args: Array[String]) {
    SpinalVerilog(new AND_Gate)
  }
}

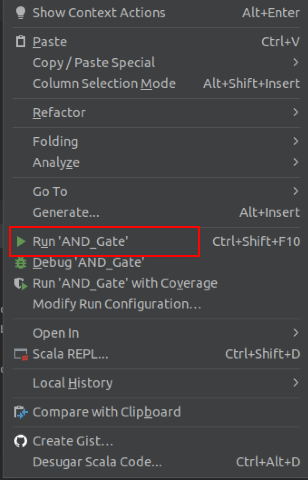

运行代码：

image-20221014233642771

可以看到，生成了一个AND_Gate.v的文件：

image-20221014233712328

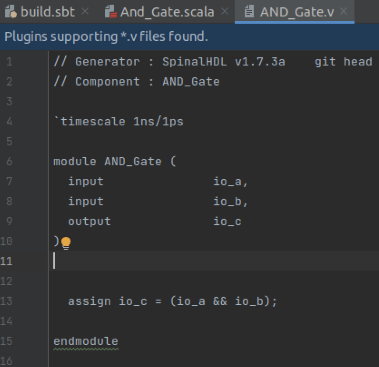

内容如下，就是一个与门的逻辑。

image-20221014233727623
