集成三相桥式驱动的微控制器—AiP8F7201

简介；

常规的无刷直流电机没有换向器和电刷，需要配置适当的驱动器控制电机换向。中微爱芯电子有限公司推出的AiP8F7201将三相桥式驱动器和微控制器集成在一块IC上，相比于传统的无刷直流电机控制方案（控制器+驱动器）减小了PCB面积和不必要的外围元件，更小的模块意味着更短的信号路径和更少的杂散电感和电容，提高了系统可靠性。

AiP8F7201产品特点；

产品性能；

1T高速高性能8051CPU

1K字节XRAM，32K字节FLASH

19个可编程多功能I/O

三路定时器Timer0/Timer1/TimerC和一路UART0

8个内部中断源和2个外部中断源

2组12bitADC

2V~5.5V宽工作电压

3个90V半桥栅极驱动器

封装图；

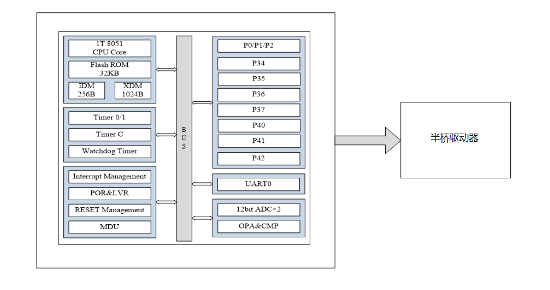

内部框图；

产品应用方案；

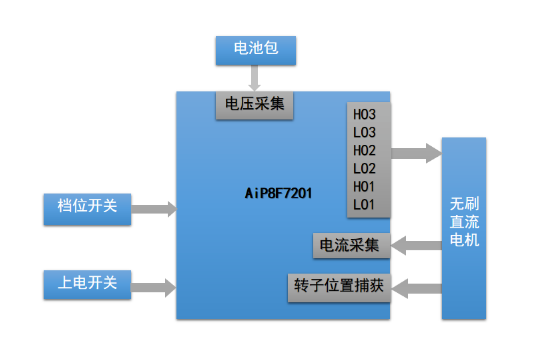

下图为中微爱芯角磨机控制应用方案，AiP8F7201内部集成了三个半桥栅极驱动器，输出的PWM信号可直接控制无刷直流电机换向，该案电机工作电压14~21V，最大工作电流55A。

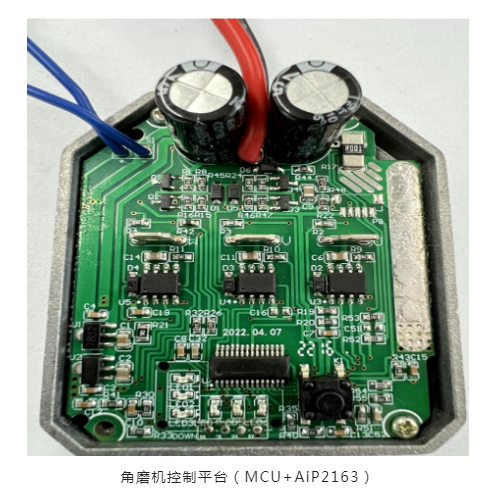

从图中可以看出，将三个半桥栅极驱动器集成到IC内部既节省了版图面积又减少了信号传输过程中的干扰。

总结；

AiP8F7201具有性能良好，IO使用灵活等特点，虽是一款直流电机驱动专用芯片，但是其在内部集成了定时器、UART串口、AD模数转换器、内部震荡器等模块。其强大的功能使其也可以应用于其他领域。
