求一种CAN FD总线端口静电浪涌保护解决方案

CAN FD协议是CAN-BUS协议的最新升级，其将CAN的每帧8字节数据提高到64字节，波特率从最高的1Mbps提高到8Mbps~15Mbps，使得通讯效率提高8倍以上，大大提升了车辆的通讯效率，其优越的性能受到了大家的关注。

CAN FD总线继承了CAN总线的主要特性，提高了CAN总线的网络通信带宽，改善了错误帧漏检率，同时可以保持网络系统大部分软硬件特别是物理层不变。

CAN FD总线接口同CAN总线一样，很容易受到浪涌（Surge）、静电放电（ESD）等干扰，导致总线上收发器损坏。

为了防止干扰对收发器的损坏，有必要添加额外的外围保护电路。

接下来，高品质电路保护器件厂家及电路保护解决方案服务商东沃电子针对CAN FD总线接口浪涌静电问题进行防护方案设计及电路保护器件选型。

CAN FD总线端口静电浪涌保护方案图

CAN FD总线端口静电浪涌保护方案说明

由于CAN FD总线需要高速通讯，因此选用的电路保护器件寄生电容不能太大。

TVS二极管阵列HDW24M2T-B只有25pF的寄生电容，不会对高速信号产生破坏，从而不会影响CAN FD通讯。

根据IEC 61000-4-2标准，HDW24M2T-B可提供±30kV（空气放电）/±30kV（接触放电）的ESD保护。

HDW24M2T-B具有优异的保护等级，不仅可吸收IEC 61000-4-2国际标准规定之最高级别的反复性ESD放电，且不会发生性能减退，还可在极低的箝位电压下安全地耗散8A的8/20s波形浪涌电流（IEC 61000-4-5）。

此外，HDW24M2T-B采用SOT-23封装，与采用多个分立TVS二极管阵列的方案相比，其无疑是成本最优化解决方案。

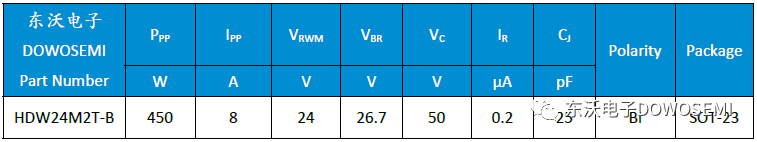

TVS二极管阵列HDW24M2T-B参数

查看东沃电子“ESD-HDW24M2T-B Datasheet”规格书可知，TVS二极管阵列HDW24M2T-B具体电气参数如下：

√ 工作电压：24V
√ 击穿电压：26.7V
√ 钳位电压：50V
√ 峰值脉冲功率：450W
√ 峰值脉冲电流：8A
√ 漏电流：0.2uA
√ 结电容：25pF
√ 封装形式：SOT-23
√ 符合AEC-Q 101

以上是东沃CAN FD总线端口静电浪涌保护经典方案，如有特殊需求，欢迎前来探讨。
