认识一下78xx电源芯片

学习电子技术的人都应该知道78xx芯片。这种不需要额外的元件就可以提供稳定电源的芯片，是入门者和普通爱好者的大爱。

78xx系列是固定电压式的正电压线性电压调节器，输出电压相对于接地点为高，成本低使用方便。其中xx为输出电压值，常见型号为7805、7806、7808、7809、7810、7812、7815、7818和7824。

标准封装的型号额定标称最大电流为1A或1.5A，其它型号如78Mxx为500mA，低功耗的型号78Lxx为100mA。也有一些特殊的型号有不一样的电压，如LM78L62是6.2V电压输出，等等。另外有输出负电压的79xx，本文不做讨论。

TO-220封装的LM7805

贴片DPAK封装78M0578M12

晶体管式TO-92封装的78L05

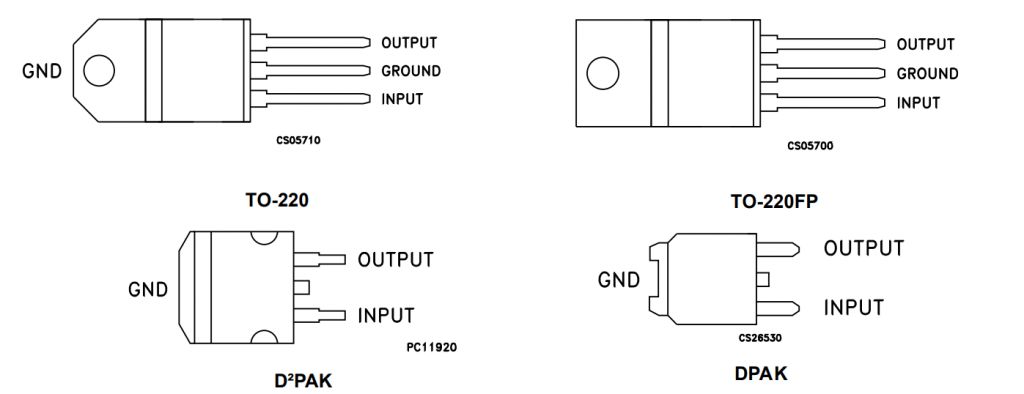

引脚图

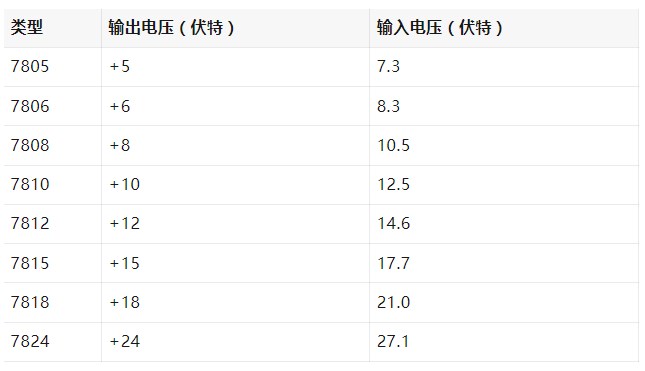

78xx常见型号都是三个引脚，分别为了输入端、接地端以及输出端，所以也有俗称为“三端稳压器”。最小输入电压要求比输出电压高2.3-3.1V。

线性电压调节器（英语：Linear regulator），又称线性稳压器、线性调节器，作用是保持电压稳定。稳压器的电阻会因应负载及输入电压的变化，使其输出电压稳定不变。相当于电路中串入一个不停自动调节阻值的可变电阻，其自动调节的特性使得负载得出的分压保持固定，但在这个过程中负载的电压电流并无变化，因此输出与输入电压差而多出的能量则以发热的形式消散掉，效率受限制。所以在使用78xx时，输入电压不适于超出输出电压过多，输入电压越大其功率损越大，负载电流越大，同样功率损耗越大，芯片发热也越严重。

下面是使用7805同一负载不同输入电压下的测试情况：

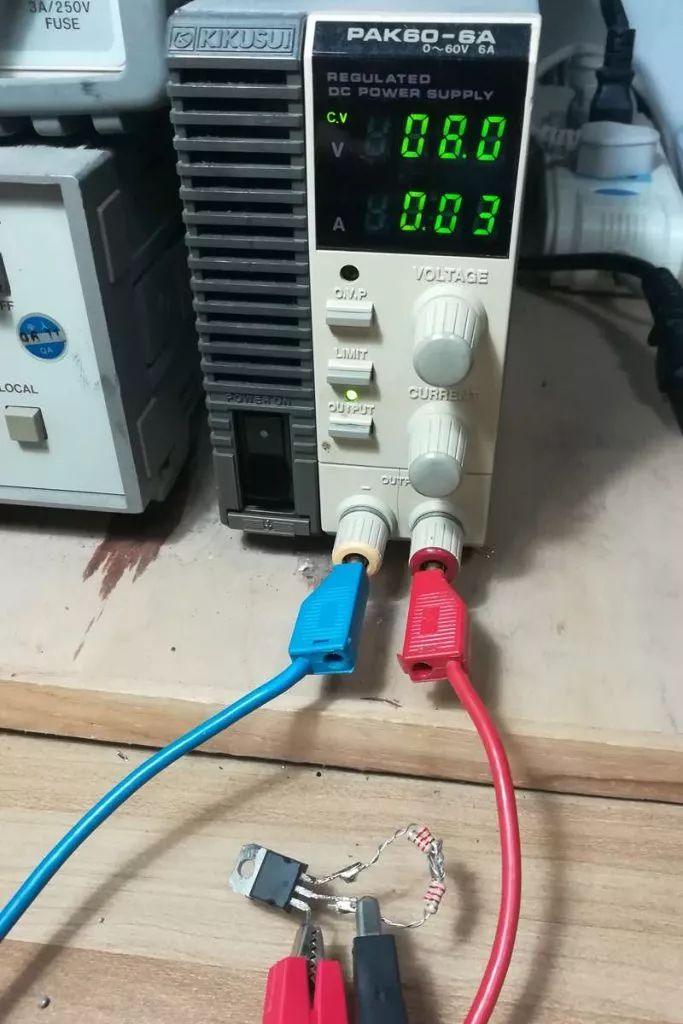

输入电压为8V时电流0.03A

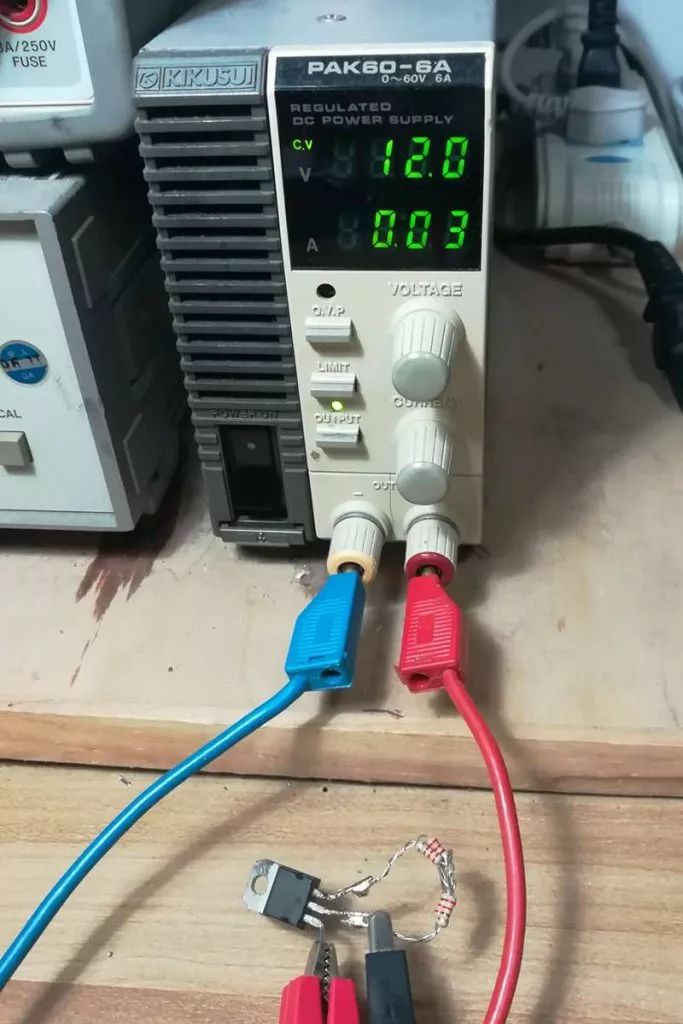

输入电压提高到12V时，电流不变，输出电压不变，这时所升高的电压全部加在了7805中，7805分担了所增加的功率。
