90V三相栅极驱动芯片-PT5619

时间:2023-07-11 16:12

人气:

作者:admin

标签: 驱动芯片  IG

导读:90V三相栅极驱动芯片-PT5619-PT5619 在 同一颗芯片中同时集成了三个 90V 半桥栅极驱动器 ,特别适合于 三相电机应用中高速功率 MOSFET 和 IGBT 的栅极驱动 。...

产品说明



PT5619 在 同一颗芯片中同时集成了三个 90V 半桥栅极驱动器 ,特别适合于 三相电机应用中高速功率 MOSFETIGBT栅极驱动 。芯片内置了死区时间和上下管直通保护,非常有效地阻止半桥电路损坏。为了防止因芯片工作在较低的电源电压而对功率管产生损害,芯片内部集成了欠压锁定电路来阻止该现象发生。

先进的高压BCD 制程和内置共模噪声消除技术使得高边驱动器在高 dv/dt 噪声环境能稳定工作,并且使芯片具有宽范的负瞬态电压忍受能力。为了延长电池的使用时间,可以通过对 ENB 引脚的控制使芯片能进入到低消耗电流的待机模式.

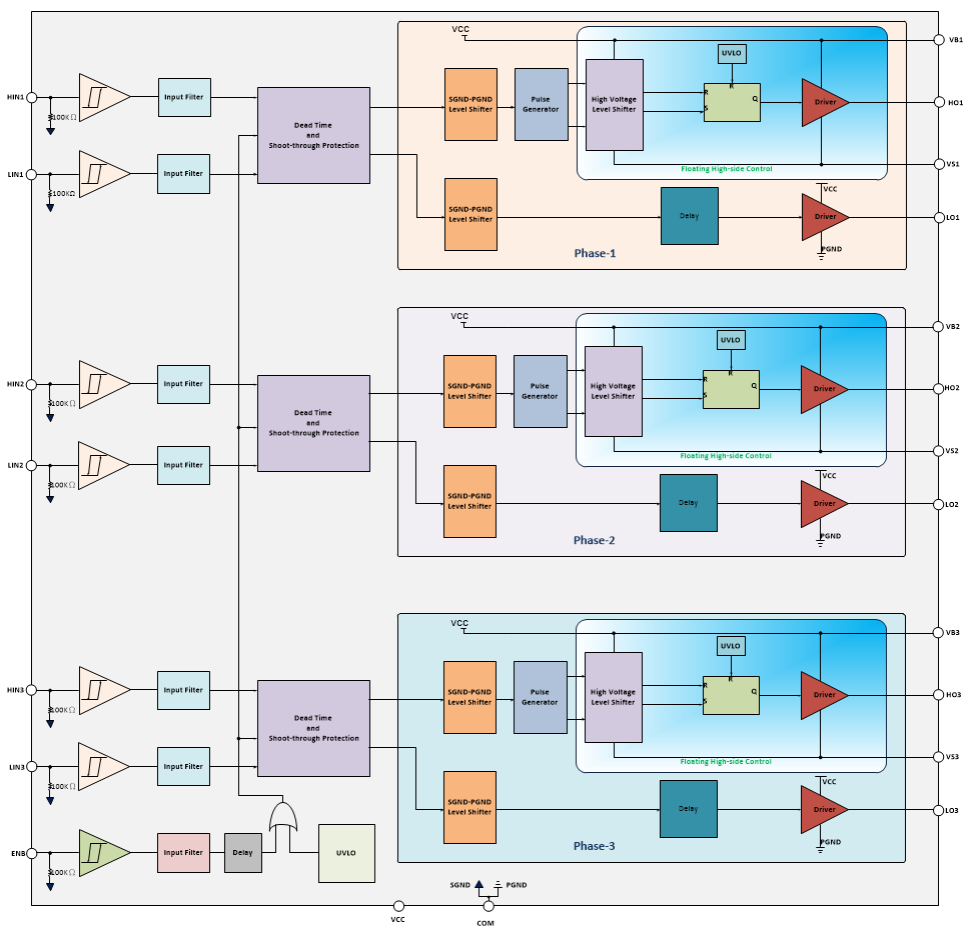

功能方框图:


典型应用电路:


订购信息

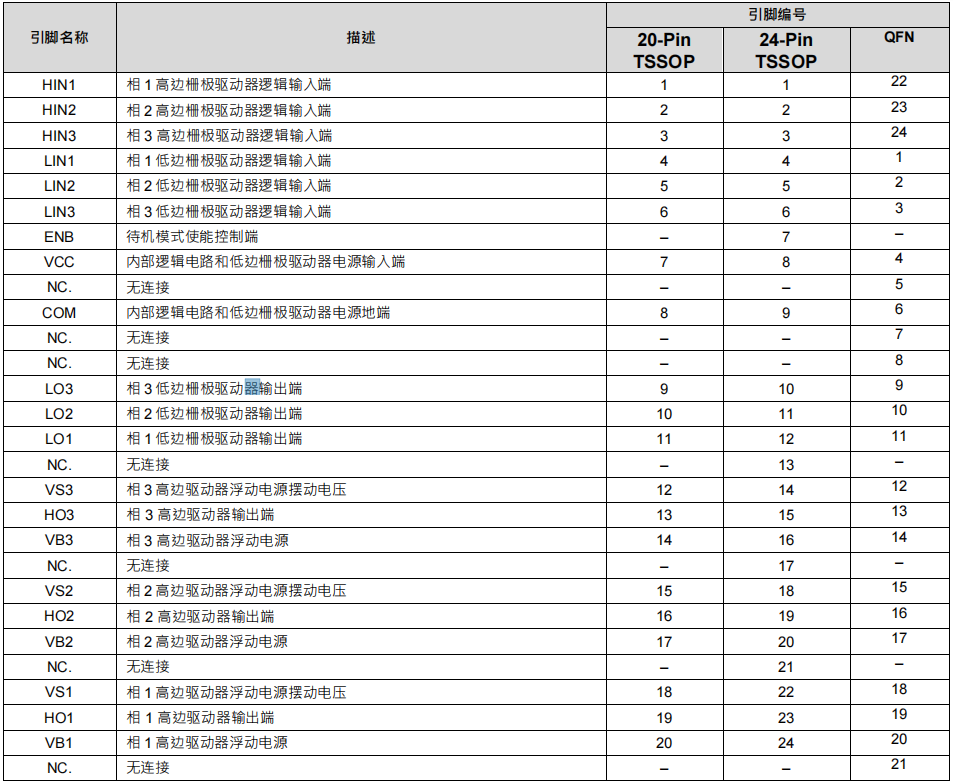

芯片引脚排布:





芯片特征





◼ 内部集成 90V 三相半桥高边和低边驱动器

◼ 内置了死区时间

◼ 内置直通保护

◼ 高边和低边驱动器内置欠压锁定

◼ 兼容 3.3V, 5V,15V 三种逻辑电平

◼ ENB 引脚控制进入到待机模式

◼ 驱动器汲出/汲入电流: 1200mA/2000mA

◼ 死区时间:0.5μs(typ.)

◼ 优秀 dv/dt 共模噪声消除电路

◼ 具有负瞬态电压忍受能力

◼ 低 di/dt 栅极驱动特性,更好的 EMI 性能

◼ 工作温度范围:-40℃ 至 125℃

◼ 小尺寸封装:TSSOP20L/24L, QFN24





产品应用





◼ 电动车,电动工具应用中三相马达驱动

◼ 其他电池供电产品中马达驱动

◼ 其他三相逆变器
