LMH2832 全差分、双路、1.1GHz 数字可变增益放大器

LMH2832 是一款高线性度双通道数字可变增益放大器 (DVGA)，适用于高速信号链和数据采集系统。LMH2832 已经过优化，可实现高带宽、低失真和低噪声等特性，因此非常适合用作双路 14 位模数转换器 (ADC) 的驱动器。此器件包含一个固定增益模块和一个可变衰减器，总增益为 30dB，最大衰减为 39dB。增益范围为 –9dB 到 30dB，增益步长为 1dB，增益精度为 ±0.2dB。输入阻抗可分别使用 1:3Ω 或 1:2Ω 比率平衡-非平衡转换器来轻松匹配 50Ω 或 75Ω 系统。LMH2832 设计用于驱动通用 ADC，而且满足电缆数据服务接口规范 (DOCSIS) 3.0 32 正交振幅调制 (QAM) 载波和 DOCSIS 3.1 宽带正交频分多路复用 (OFDM) 系统的要求。凭借优异的 NF (6.5dB) 和线性度，LMH2832 可遵循 DOCSIS 规范执行。掉电状态下的静态电流低于每通道 5mA，而运行期间的典型流耗为每通道 105mA。

数据手册：*附件：LMH2832 全差分、双路、1.1GHz 数字可变增益放大器技术手册.pdf

特性
• 由 SPI™单独控制的双通道数字可变增益放大器(DVGA)
• 5V 单电源
• –3dB 带宽：1.1GHz（最大增益）
• 平滑带宽响应：300MHz
• 通道间增益匹配：±0.05dB
• 通道间相位匹配：±0.1°
• 增益:
– -9dB 至 30dB
– 1dB 步长 ±0.2dB
• 输出三阶截断点 (OIP3)：
– 300MHz 时为 43dBm
– 200MHz 时为 51dBm
• 噪声系数 (NF)：
– 300MHz、ZIN = 150Ω 时为 6.5dB（最大增益）
• 可调功耗：
– 每通道 90mA 至 108mA
• 节能、掉电特性：
– 每通道 IQ < 4.5mA
– 掉电引脚和 SPI 可编程性
• 300MHz 时的输入回波损耗：
– 17dB (RS = 150Ω)

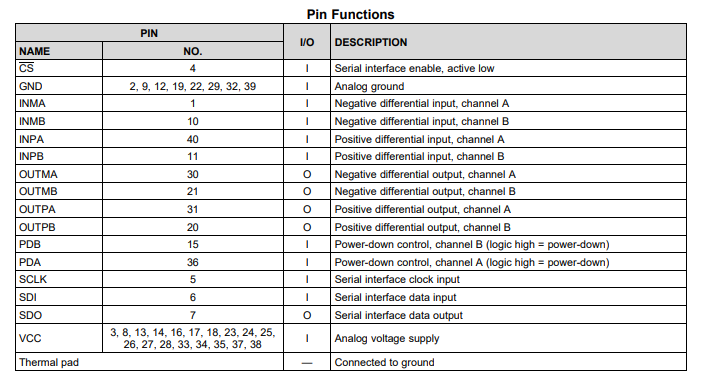

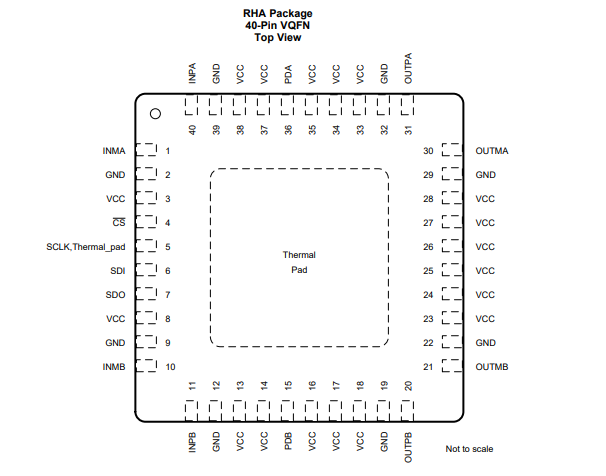

引脚功能和配置

典型特性

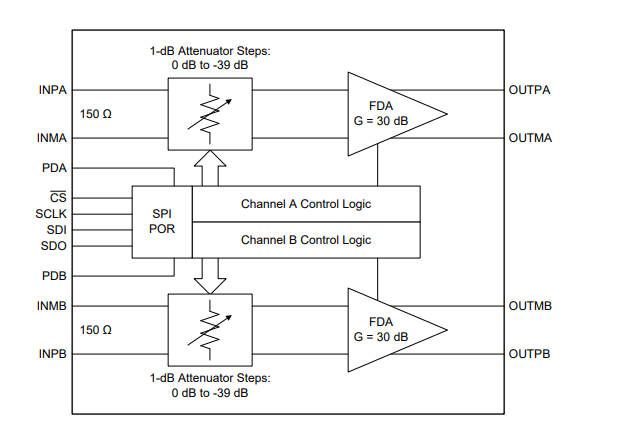

功能方框图

应用
• DOCSIS 3.1 CMTS 上行直接采样接收器
• CATV 调制解调器信号调节
• 可编程增益 IF 放大器
• 通用 RF、IF 增益级
• ADC 驱动器
