OPA191 低功耗、36V e-trim CMOS精密放大器技术手册

OPAx191 系列（OPA191、OPA2191 和 OPA4191）是新一代 36V e-trim™ 运算放大器。

数据手册：*附件：OPA191 低功耗、36V e-trim CMOS精密放大器技术手册.pdf

这些器件具有卓越的直流精度和交流性能，包括轨到轨输入/输出、低偏移电压（典型值：±5µV）、低偏移漂移（典型值：±0.2µV/°C）和 2MHz 带宽。

OPAx191 具有独特功能，例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达 1nF 的高容性负载驱动以及高压摆率 (5V/µs)，是一款稳定可靠的高性能运算放大器，适用于各种高电压工业应用。

OPAx191 系列运算放大器采用标准封装，在 -40°C 至 +125°C 的额定温度范围内工作。

特性
• 低失调电压：±5µV
• 低失调电压漂移：±0.1µV/°C
• 低噪声：1kHz 时为 15nV/√Hz
• 高共模抑制：140 dB
• 低偏置电流：±5pA
• 轨至轨输入和输出
• 宽带宽：2.5MHz GBW
• 高压摆率：5 V/µs
• 低静态电流：每个放大器 140µA
• 宽电源电压：±2.25V 至 ±18V，4.5V 至 36V
• EMI/RFI 滤波输入
• 电源轨的差分输入电压范围
• 高容性负载驱动能力：1nF
• 行业标准封装：
– SOIC-8、SOT-5 和 VSSOP-8 单体封装
– SOIC-8 和 VSSOP-8 双列封装
– SOIC-14、TSSOP-14 和 WQFN-16 四列封装

引脚功能和配置

典型特性

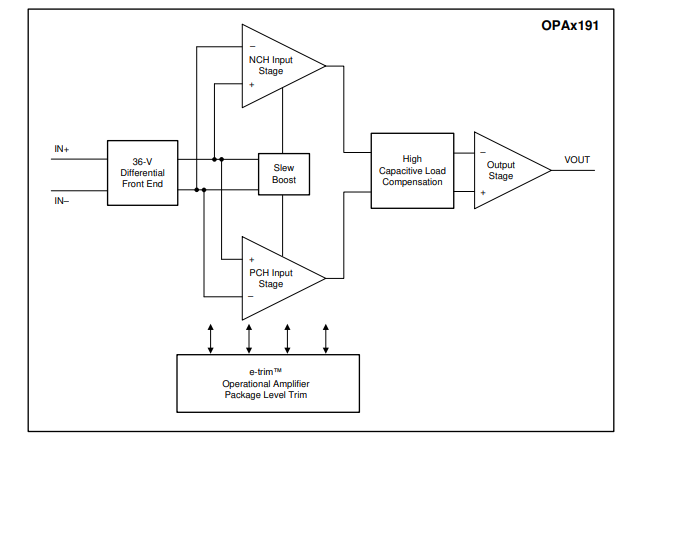

功能方框图

典型应用

应用
• 模拟输入模块
• 混合模块（AI、AO、DI、DO）
• 数据采集 (DAQ)
• 源测量单元 (SMU)
• 压力变送器
• 列车控制和管理系统
• 实验室和现场仪表
