OPA1622 具有高性能、低THD+N和双极输入的、SoundP

OPA1622 是一款双通道、双极输入、 SoundPlus音频运算放大器。该器件在 1kHz 频率下拥有2.8nV/√Hz 的超低噪声密度和 –119.2dB 的超低 THD+N，同时还能够以 100mW 的输出功率驱动一个 32Ω 负载。OPA1622 具有极高的交流电源抑制比 (PSRR) 和共模抑制比 (CMRR) 技术规格，可消除来自电源的噪声，因此非常适合便携音频 应用。此外，该器件还具有 +145mA/–130mA 的高输出驱动能力。

数据手册：*附件：OPA1622 具有高性能、低THD+N和双极输入的、SoundPlus™音频运算放大器技术手册.pdf

OPA1622 支持 ±2V 到 ±18V 的宽电源电压范围，每通道电源电流仅为 2.6mA。OPA1622 运算放大器的单位增益稳定，在宽范围负载条件下可保持出色的动态性能。OPA1622 具有关断模式，允许放大器从正常运行状态切换至一个待机电流典型值低于 5µA 的状态。此关断特性专门用于消除进入或退出关断模式时的喀哒和噼啪噪声。

OPA1622 内部 采用 独特布局，即使在过驱或过载条件下也可在通道间实现最低串扰和零交互。此器件的额定温度介于 –40°C 至 +125°C 之间。

特性
• 高保真音质
• 超低噪声：1kHz 时为 2.8nV/√Hz
• 超低总谐波失真 + 噪声 (THD+N)：
–119dB（142mW/通道至 32Ω/通道）
• 宽增益带宽产品：
32MHz (G = +1000)
• 高转换率：10V/μs
• 高容性负载驱动能力：> 600pF
• 高开环增益：136dB（600Ω 负载）
• 低静态电流：每通道 2.6mA
• 可降低喀哒和噼啪噪声的低功耗关断模式：每通道5μA
• 短路保护
• 宽电源电压范围：±2V 至 ±18V
• 采用小型超薄小外形尺寸无引线 (VSON)-10 封装

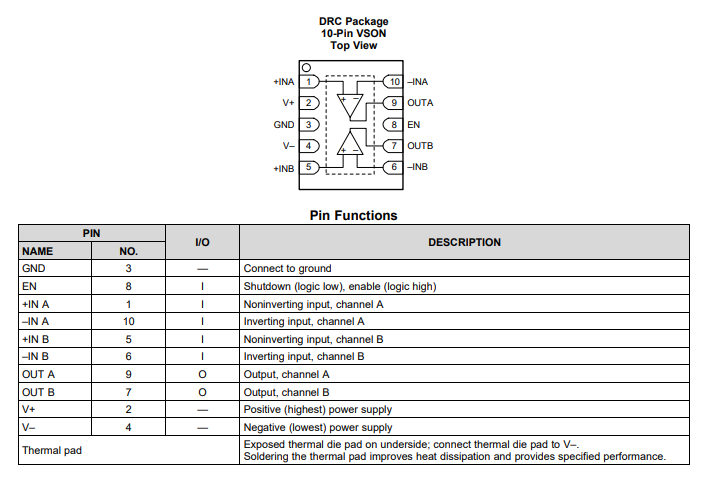

引脚功能和配置

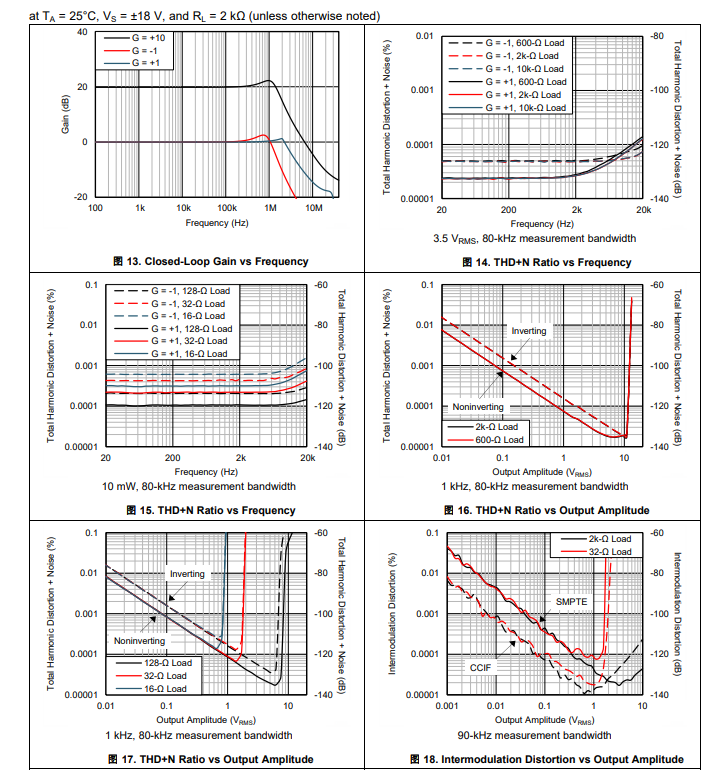

典型特性

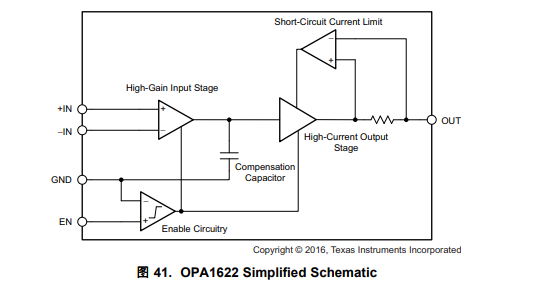

功能方框图

应用
• 高保真 (HiFi) 耳机驱动器
• 专业音频设备
• 模数混合控制台
• 音频测试和测量
• 高端 蓝光碟™播放器
• 高端影音 (A/V) 接收器
