TLV1702-Q1 汽车类双路高电压、低功耗比较器技术手

TLV1702-Q1 器件可提供宽电源电压范围、轨到轨输入、低静态电流和低传播延迟。 凭借符合行业标准且在极小型封装内集成的上述特性，此类器件成为当前市场中的最佳通用比较器。

数据手册：*附件：TLV1702-Q1 汽车类双路高电压、低功耗比较器技术手册.pdf

集电极开路输出具有能够将输出拉至任意电压轨（最多可高出负电源 36 V）且不受 TLV1702-Q1 电源电压影响的优势。

该器件是一款双通道微功耗比较器。 低输入偏移电压、低输入偏置电流、低电源电流和集电极开路配置使 TLV1702-Q1 器件能够灵活处理从简单电压检测到驱动单个继电器的多数应用。

该器件在 –40°C 至 +125°C 的扩展级工业温度范围内额定运行。

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 分类等级 1C
  • 器件充电器件模型 (CDM) 分类等级 C6
• 电源电压范围：2.2V 至 36V 或 ±1.1V 至 ±18V
• 低静态电流：每个比较器 55µA
• 输入共模范围包括两个电源轨
• 低传播延迟：560ns
• 低输入偏移电压：300µV
• 集电极开路输出：
  • 最多可高出负电源电压 36V 且不受电源电压影响
• 工业温度范围：-40°C 至 +125°C
• 小型封装：
  • 双列：超薄小外形尺寸 (VSSOP)-8

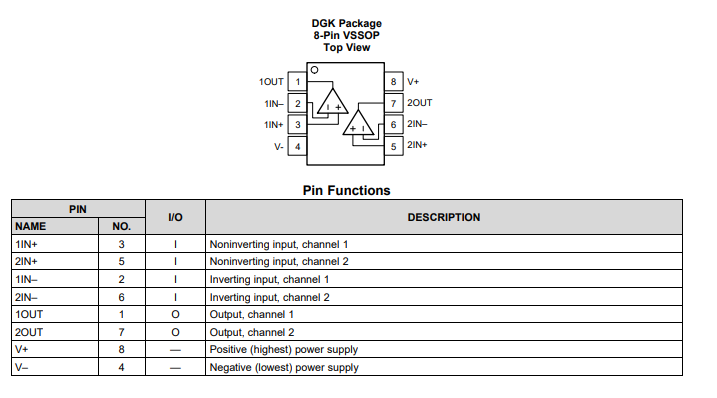

引脚功能和配置

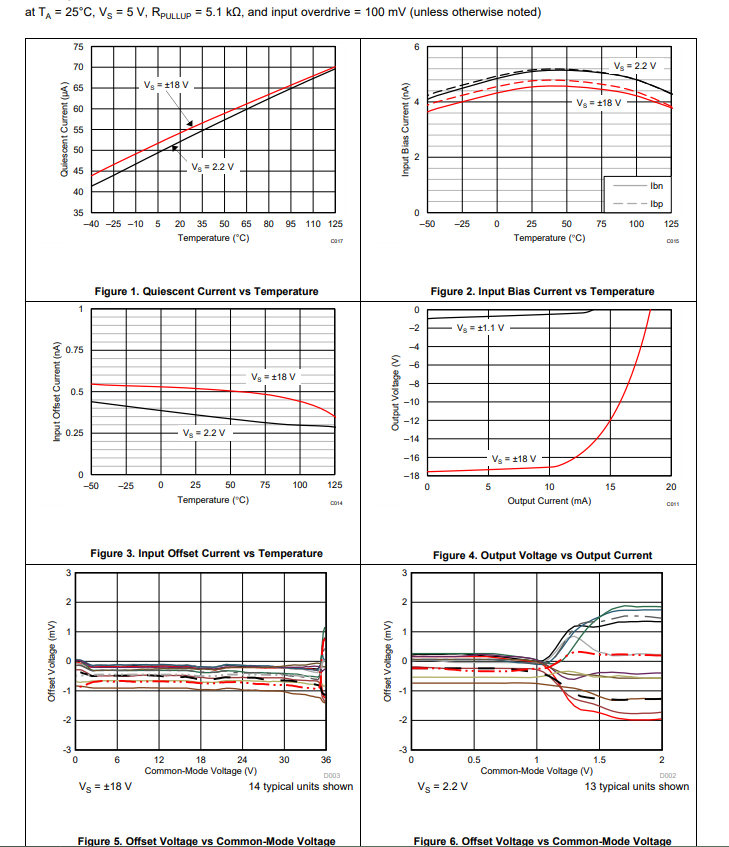

典型特性

功能方框图

应用范围

• 过压和欠压检测器
• 窗口比较器
• 过流检测器
• 零交叉检测器
• 针对以下应用的系统监控：
  • 电源
  • 白色家电
  • 工业传感器
  • 汽车
  • 医疗
