OPA2625 具有关断功能的高带宽、高精密、低THD+N、

OPAx625 系列运算放大器是出色的 16 位和 18 位 SAR ADC 驱动器，具备高精度、低总谐波失真 (THD) 及低噪声等诸多优势，可提供一套独特的电源可扩展解决方案。该器件系列在额定工作条件下的 16 位稳定时间为 280ns，可提供真正的 16 位有效位数 (ENOB)。该系列器件具备高直流精度（偏移电压仅为 100µV）、120MHz 的宽增益带宽积以及 2.5nV/√Hz 的低宽带噪声，并且经优化可驱动高吞吐量、高分辨率的 SAR ADC，例如 ADS88xx 系列 SAR ADC。

数据手册：*附件：OPA2625 具有关断功能的高带宽、高精密、低THD+N、16位和18位ADC驱动器技术手册.pdf

此 OPAx625 具有 两种工作模式：高驱动模式和低功耗模式。在创新型低功耗模式下，OPAx625 会跟踪输入信号，从而能够在 170ns 内以 16 位 ENOB 从低功耗模式切换至高驱动模式。

OPAx625 系列采用 6 引脚小外形尺寸晶体管 (SOT) 封装和 10 引脚超薄小外形尺寸 (VSSOP) 封装，额定工作温度范围为 –40°C 至 +125℃。

特性
• 高驱动模式：
– 增益带宽 (GBW) (G = 100)：120MHz
– 转换率：115V/μs
– 4V 输出时的 16 位稳定时间： 280ns
– 低电压噪声：10kHz 时为 2.5nV/√Hz
– 低输出阻抗：1MHz 时为 1Ω
– 偏移电压：±100µV（最大值）
– 偏移电压漂移：±3µV/ºC（最大值）
– 低静态电流：2mA（典型值）
• 低功耗模式：
– GBW：1MHz
– 低静态电流：270µA（典型值）
• 功率可扩展性 特性：
– 可超快速地从低功耗模式切换至高驱动模式：170ns
• 高交流和直流精度：
– 低失真：100kHz 时，HD2 为 –122dBc，HD3为 –140dBc
– 输入共模范围包括负电源轨
– 轨到轨输出
– 宽额定温度范围：-40℃ 至 +125℃

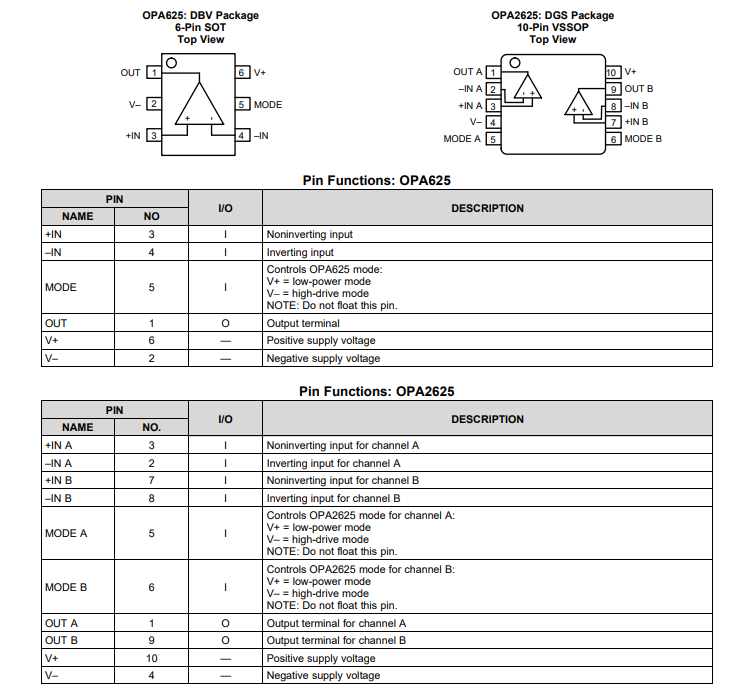

引脚功能和配置

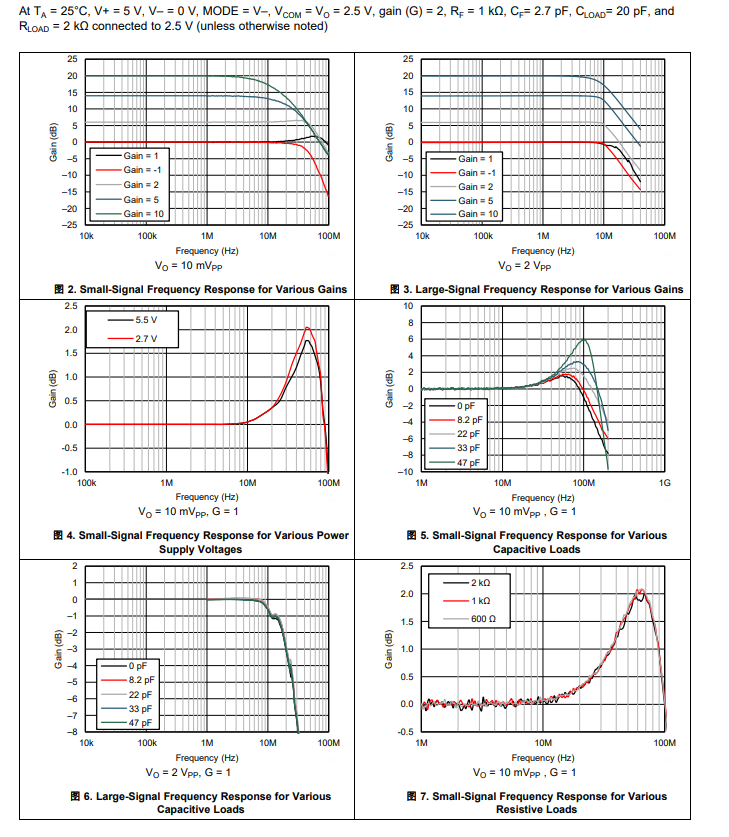

典型特性

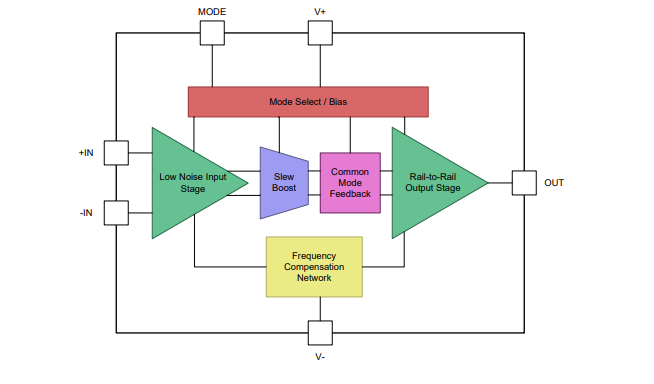

功能方框图

应用
• 精密逐次逼近寄存器 (SAR) ADC 驱动器
• 精密电压基准缓冲器
• 可编程逻辑控制器
• 测试和测量设备
• 功耗敏感型数据采集系统
