LMV822-N-Q1 汽车级、双通道、5.5V、5.6MHz、40mA输出电

LMV821/LMV822/LMV824 运算放大器为低电压、低功耗系统带来了出色的性能和经济性。这些器件具有 5MHz 的单位增益频率（2.7V 电源电压下）和 1.4V/µs 的压摆率，且静态电流仅为 220µA/放大器。这些器件可向 600Ω 负载提供轨至轨输出 (RRO) 摆幅。输入共模电压范围包括地电平，最大输入失调电压为 3.5mV。这些器件还能轻松驱动 应用 部分所述的大型容性负载。

数据手册：*附件：LMV822-N-Q1 汽车级、双通道、5.5V、5.6MHz、40mA输出电流、RRO运算放大器技术手册.pdf

LMV821 单通道运算放大器采用微型 SC70-5 封装（这种封装的尺寸约为 SOT23-5 的一半）。LMV824NDGV 在扩展工业温度范围内具有额定性能，采用 TVSOP 封装。

总体而言，LMV821/LMV822/LMV824 器件是低电压、低功耗和高性能的运算放大器，能够以经济实惠的价格满足广泛 应用 的要求。

特性
• 符合汽车类应用的 标准
• 符合 AEC-Q100 标准，其中包括：
– LMV822-Q1 和 LMV824-Q1 为汽车级 AECQ100 1 级版本
• 除非另有说明，否则 Vs = 5V 且采用典型电源值
• LMV824 具有高达 125°C 的扩展温度范围
• 小型 SC70-5 封装 (2.0mm x 1.25mm x 0.95mm)
• 在 2.5V、2.7V 和 5V 电压下具有额定性能
• VOS 为 3.5mV（最大值）
• TCVOS 为 1uV/°C
• 2.7V 时的增益带宽积为 5MHz
• 2.7V 电源电压时的 ISupply 为 220μA/放大器
• 压摆率为 1.4V/µs（最小值）
• CMRR 为 90dB
• PSRR 为 85dB
• 5V 电源电压时的 VCM 为 -0.3V 至 4.3V
• 轨至轨输出 (RRO)
– 600Ω 负载时，以电源轨为基准的输出摆幅为160mV
– 10kΩ 负载时，以电源轨为基准的输出摆幅为55mV
• 在容性负载下实现稳定性能

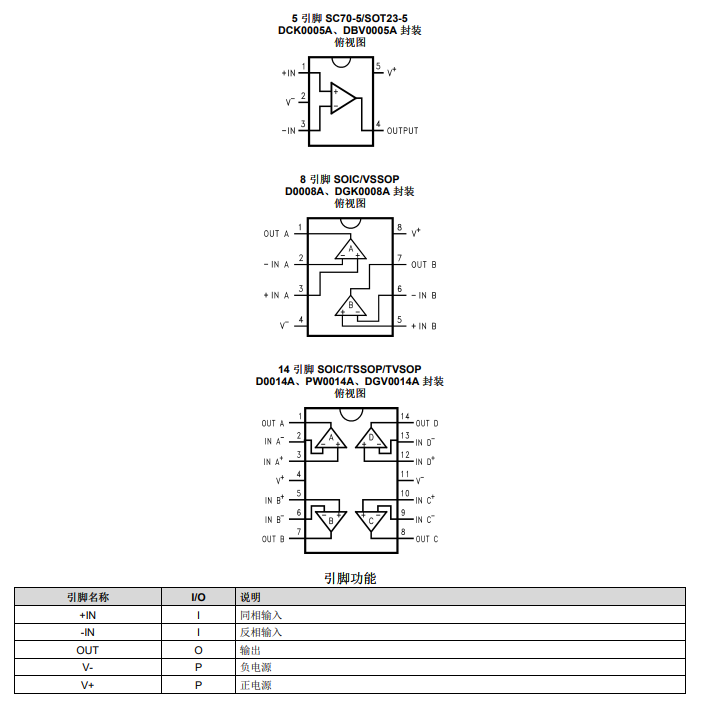

引脚功能和配置

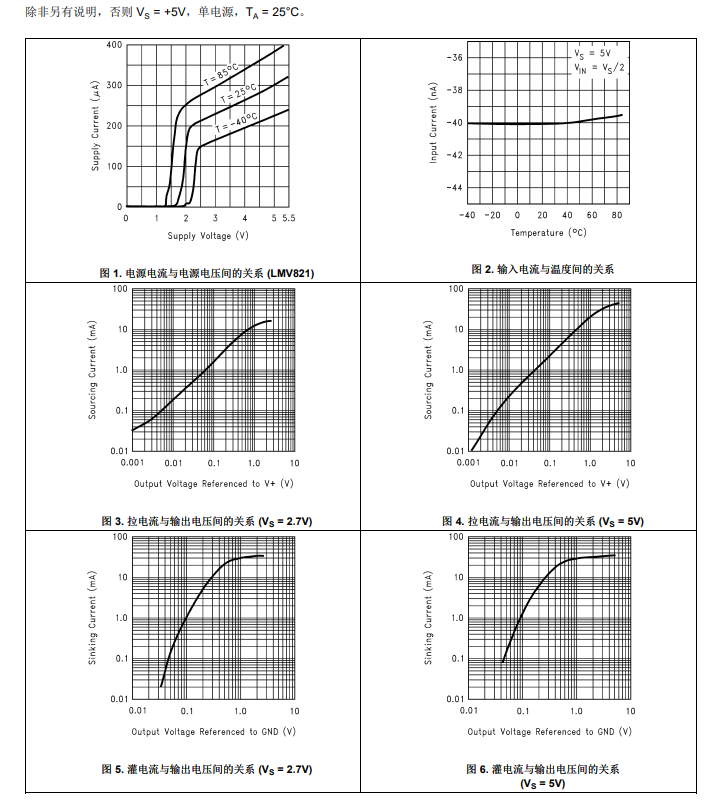

典型特性

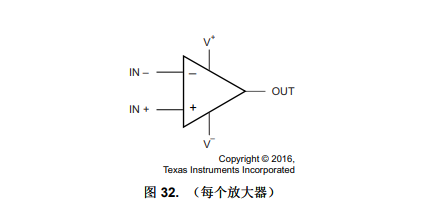

功能方框图

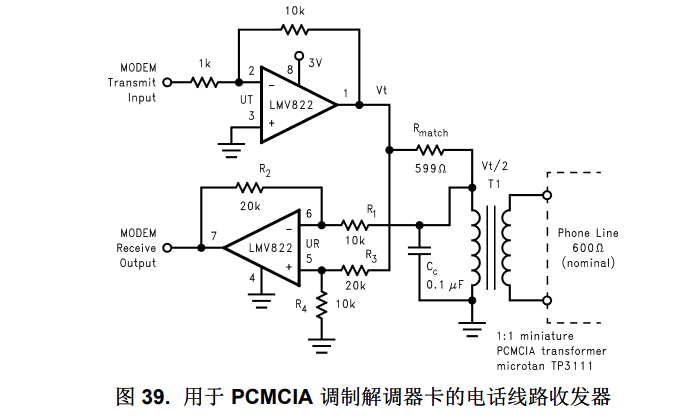

典型应用

应用
• 无绳电话
• 手机
• 笔记本电脑
• PDA
• PCMCIA
