OPA189 单路、14MHz、多路复用器友好型、低噪声、

OPA189、OPA2189 和 OPA4189 (OPAx189) 高精度运算放大器是超低噪声、快速稳定、零漂移器件，提供轨到轨输出，并具有独特的多路复用友好型架构和受控启动系统。这些功能和出色的交流性能，再加上单通道版本仅 0.4µV 的失调电压和 0.005µV/°C 的温漂，使 OPAx189 成为精密仪器、信号测量和有源滤波应用的理想选择。此外，多路复用器友好型输入架构可在施加较大输入差分电压时防止浪涌电流的产生，从而提高了多通道系统中的建立时间性能，同时还可在运输、操作和组装期间提供强大的 ESD 保护。

数据手册：*附件：OPA189 单路、14MHz、多路复用器友好型、低噪声、零温漂、RRO、CMOS精密运算放大器技术手册.pdf

所有器件版本的额定工作温度范围为 -40°C 至 +125°C。

特征
•超高精度：
–零点漂移：0.005μV/°C（OPA189）
–超低偏移电压：最大3μV
（第189页）
•卓越的直流精度：
–共模抑制比：168 dB
–开环增益：170 dB
•低噪音：
–1 kHz时：5.2 nV/√Hz
–0.1Hz至10Hz噪声：0.1µVPP
•卓越的动态性能：
–增益带宽：14 MHz
–转换速率：20 V/µs
–快速沉降：10-V阶跃，在1.1µs内达到0.01%
•坚固的设计：
–MUX友好输入
–RFI/EMI滤波输入
•宽电源范围：4.5V至36V
•静态电流：1.7 mA（最大）
•轨对轨输出
•输入包括负轨

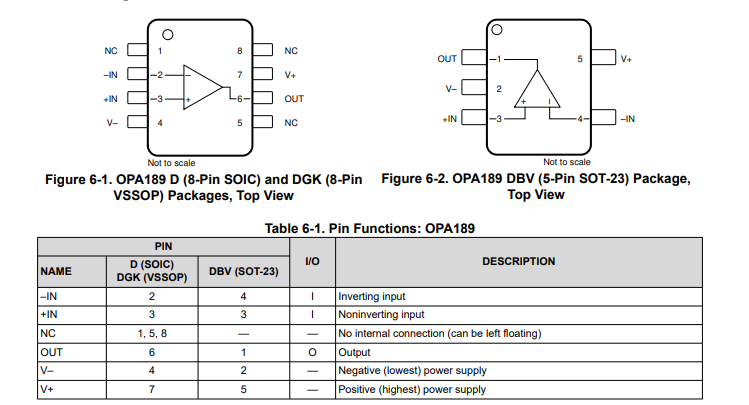

引脚功能和配置

典型特性

功能方框图

应用
•电池测试
•模拟输入模块
•磅秤
•直流电源、交流电源、电子负载
•多功能继电器
