INA233 具有警报功能的、36V、16位、超精密I2C和P

INA233 器件是一款电流、电压和功率监控器，具有兼容 I2C、SMBus 和 PMBus 的接口，并可与 1.8V 至 5.0V 的数字总线电压兼容。该器件可监测电流、电压和功率并报告相应的值。集成式蓄能器可用于能耗计算或平均功率计算。可编程校准值、转换时间、和均值计算（与一个内部乘法器结合使用时），可实现电流值（安培）和功率值（瓦）的直接读取。

数据手册：*附件：INA233 具有警报功能的、36V、16位、超精密I2C和PMBus输出电流 电压 功率 能量监控器技术手册.pdf

INA233 可在独立于电源电压的 0V 至 36V 共模总线电压范围内检测电流。该器件由一个 2.7V 至 5.5V 的单电源供电，在正常运行条件下消耗 310µA 的电源电流（典型值）。可以将该器件置于低功耗待机模式，该模式下的典型工作电流仅为 2µA。该器件的额定工作温度范围为 –40°C 至 +125°C，并具有多达 16 个可编程地址。

特性
• 感测的总线电压范围：0V 至 36V
• 高侧或低侧感测
• 报告电流、电压和功率
• 用于能耗和平均功率监控的集成蓄能器
• 高精度：
– 0.1% 增益误差（最大值）
– 10µV 偏移（最大值）
• 可配置均值计算选项
• 电流、总线电压和功率的独立警报限值
• 兼容 1.8V 电压的 I2C、SMBus、PMBus 接口
• 16 个可编程地址
• 由 2.7V 至 5.5V 电源供电
• 10 引脚、DGS (VSSOP) 封装

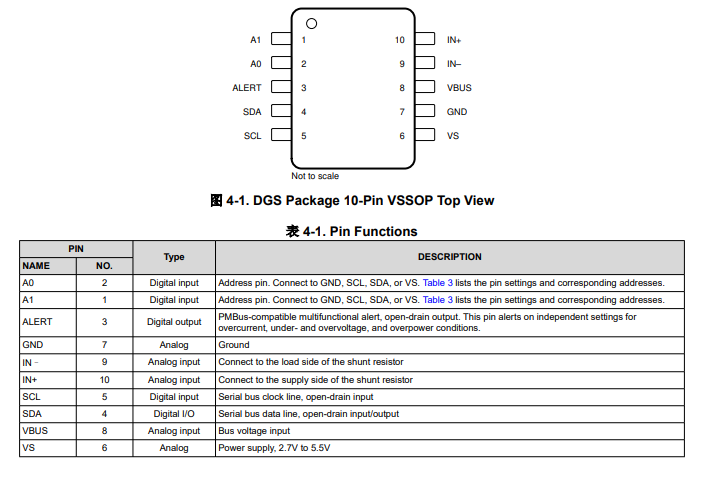

引脚功能和配置

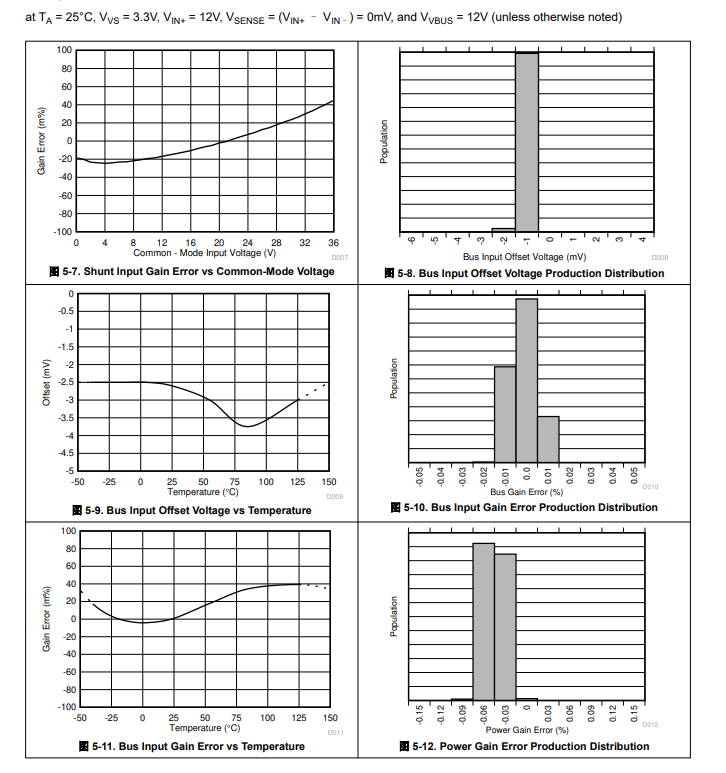

典型特性

功能方框图

应用
• 服务器
• 电信基础设施
• 高性能计算
• 电能计量
• 电池充电器
• 电源
• 测试设备
