ADPA1116 0.3GHz至6GHz，39.5dBm，GaN功率放大器技术手册

ADPA1116是一款0.3 GHz至6 GHz的功率放大器，饱和输出功率（POUT）为39.5 dBm，功率附加效率（PAE）为40%，在输入功率（PIN）为16.0 dBm时，0.5 GHz至5 GHz的典型功率增益为23.5 dB。RF输入和RF输出是内部匹配和AC耦合的。28V的漏极偏置电压被施加到具有集成偏置电感器的VDD1和VDD2引脚。通过向VGG1引脚施加负电压来设置漏极电流。

数据手册：*附件：ADPA1116 0.3GHz至6GHz，39.5dBm，GaN功率放大器技术手册.pdf

ADPA1116采用氮化镓（GaN）工艺制造，封装在32引脚引线框架芯片级封装中，预模制腔[LFCSP_CAV]，指定工作温度为-40°C至+85°C。

特征
►内部匹配，0.3 GHz至6 GHz，39.5 dBm，GaN功率放大器
►射频输入和射频输出交流耦合
►集成漏极偏置电感器
►输出功率：从0.5 GHz到5 GHz，典型值为39.5 dBm（PIN=16.0 dBm）
►功率增益：从0.5 GHz到5 GHz，典型值为23.5 dB（PIN=16.0 dBm）
►PAE:0.5 GHz至5 GHz的典型值为40%（PIN=16.0 dBm）
►小信号增益：从0.5 GHz到5 GHz，典型值为33.5 dB
►电源电压：28V
►静态电流：300mA

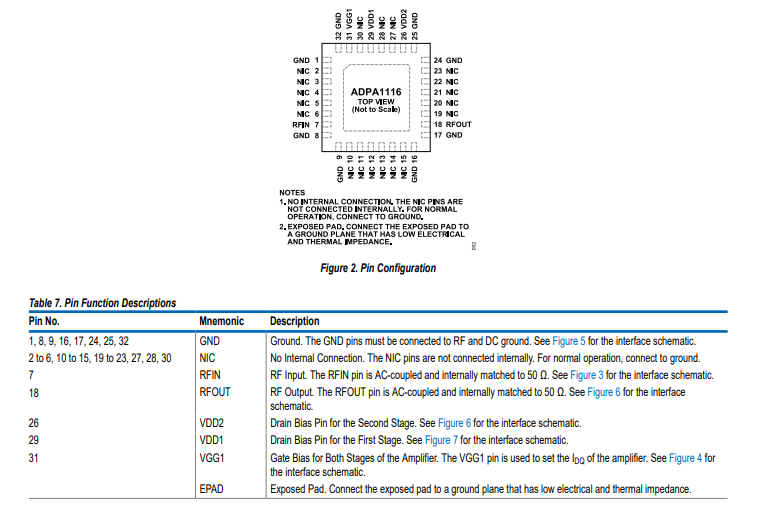

引脚配置和功能描述

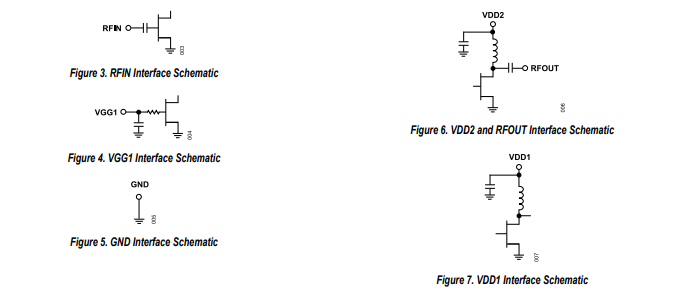

接口示意图

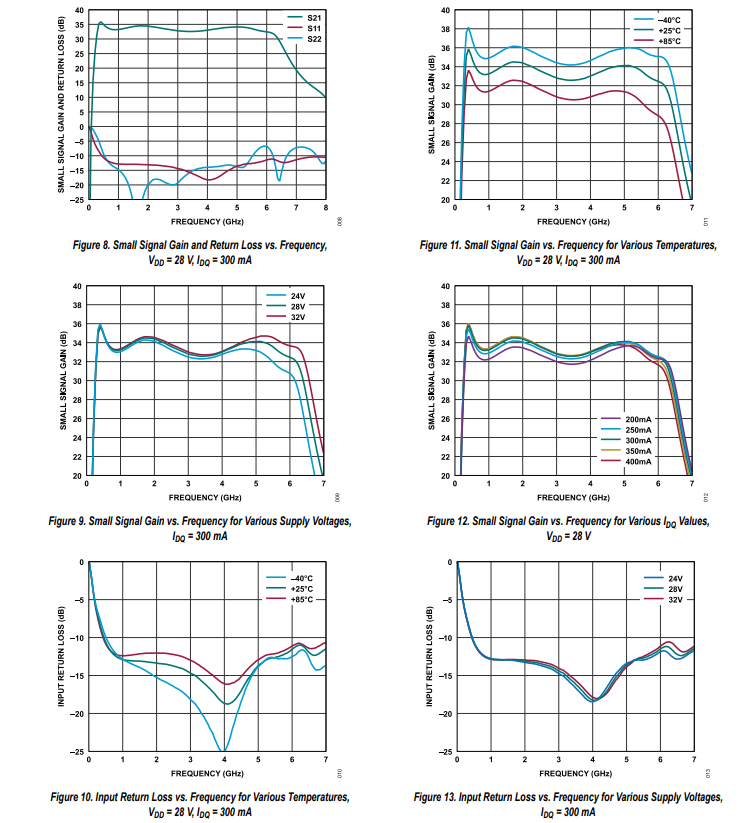

典型特性

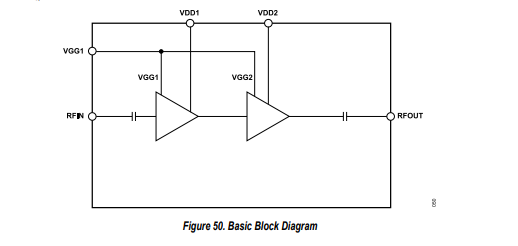

简易框图

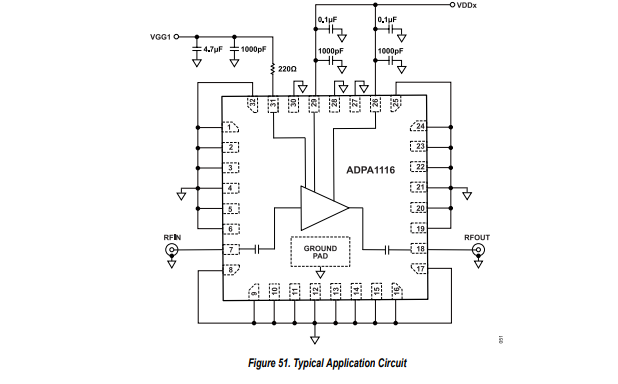

典型应用

应用
►电子战
►通讯
►雷达
