ADPA9007-2 直流至28GHz，GaAs，pHEMT，2W功率放大器技

ADPA9007-2CHIP是一款2 W射频功率放大器，工作范围为直流至28 GHz。射频输入和输出是内部匹配和直流耦合的。ADPA9007-2CHIP包括一个集成的温度补偿射频功率检测器和一个集成温度传感器。

数据手册：*附件：ADPA9007-2 直流至28GHz，GaAs，pHEMT，2W功率放大器技术手册.pdf

ADPA9007-2CHIP放大器在8 GHz至16 GHz范围内提供13 dB的增益、32.5 dBm的1 dB压缩输出功率（OP1dB）和43.5 dBm的输出三阶截距（OIP3）。放大器在15V的典型电源电压（VDD）下工作，具有500mA的典型静态漏极电流（IDQ），可调。

ADPA9007-2CHIP是在砷化镓（GaAs）、伪晶高电子迁移率晶体管（pHEMT）工艺上制造的，其工作温度为-55°C至+85°C。

特征
►宽带、内部匹配的射频功率放大器
►直流耦合输入和输出
►集成射频功率检测器
►集成温度传感器
►增益：8 GHz至16 GHz时通常为13 dB
►OP1dB:8 GHz至16 GHz时的典型值为32.5 dBm
►PSAT：8 GHz至16 GHz时的典型值为33.5 dBm
►OIP3:8 GHz至16 GHz时的典型值为43.5 dBm

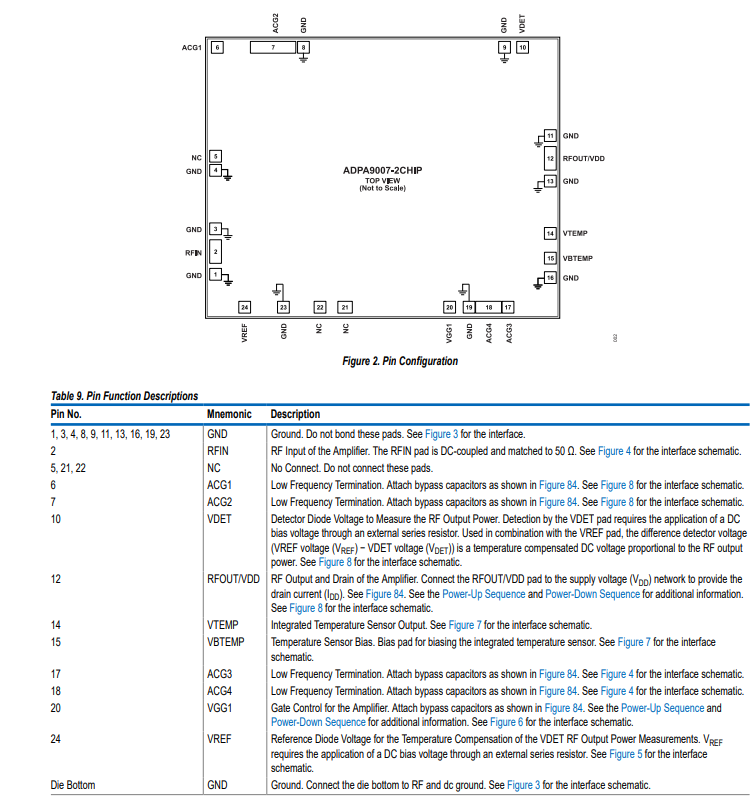

引脚配置和功能描述

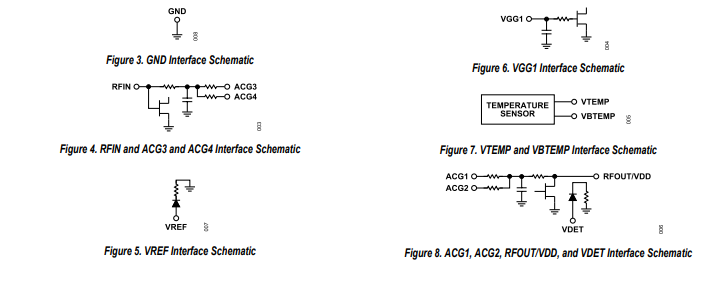

接口示意图

典型特性

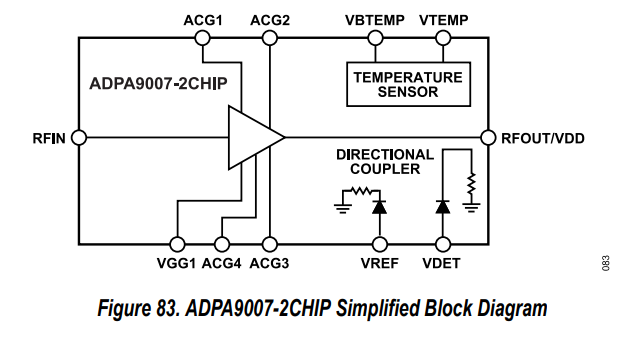

简易框图

应用
►电子战
►雷达
►测试和测量设备
