ADL8100 GaAs、pHEMT、MMIC、低噪声放大器，0.01 GHz至

ADL8100是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)、宽带低噪声放大器(LNA)，工作频率范围为0.01 GHz至20 GHz。ADL8100在0.01 GHz至6 GHz范围内提供20 dB典型增益，在6 GHz至14 GHz范围内提供2.5 dB典型噪声系数，在0.01 GHz至6 GHz范围内提供38 dBm典型输出三阶交调点(OIP3)，采用5 V电源电压时功耗仅为220 mA。可通过牺牲OIP3和输出功率来降低功耗。ADL8100还具有内部匹配50Ω的直流耦合输入和输出。

数据手册：*附件：ADL8100 GaAs、pHEMT、MMIC、低噪声放大器，0.01 GHz至20 GHz技术手册.pdf

ADL8100采用符合RoHS标准的2 mm × 2 mm、8引脚LFCSP封装。

特性

• 低噪声系数：2.5 dB（典型值，6 GHz至14 GHz时）
• 单正电源（自偏置）
• 高增益：20 dB（典型值，0.01 GHz至6 GHz）
• 高OIP3：38 dBm（典型值，0.01 GHz至6 GHz）
• 符合RoHS标准的2 mm x 2 mm、8引脚LFCSP封装

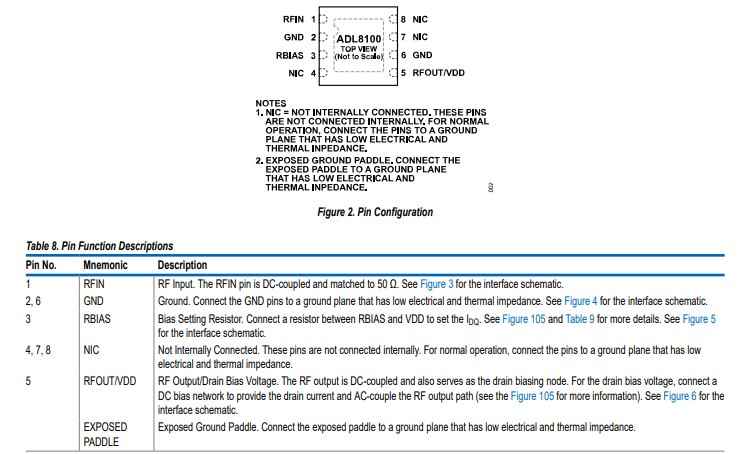

引脚配置和功能描述

接口示意图

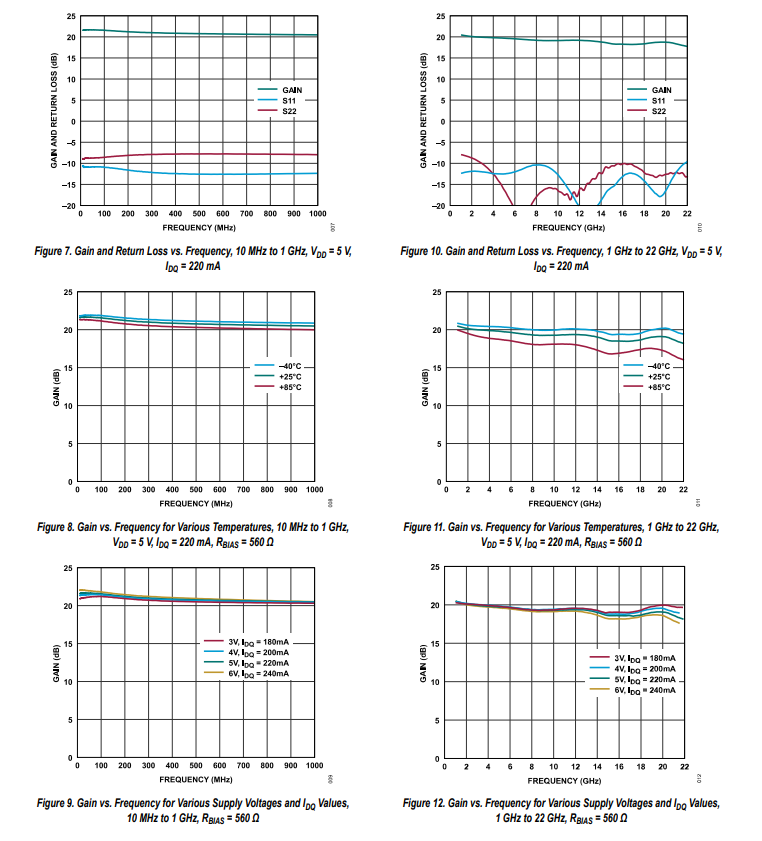

典型特性

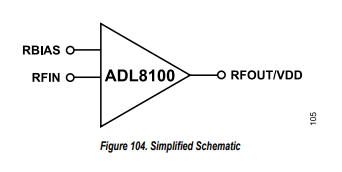

简易框图

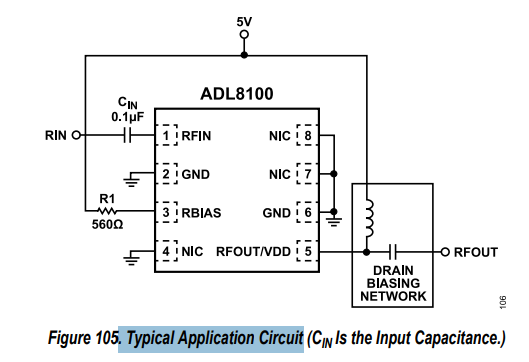

典型应用

应用

• 卫星通信
• 电信
• 民用雷达
• 军用雷达
• 气象雷达
• 电子战
