ADL8142 GaAs、pHEMT、MMIC、低噪声放大器，23 GHz至3

ADL8142是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)低噪声宽带放大器，工作频率范围为23 GHz至31 GHz。在27 GHz至31 GHz范围内，ADL8142提供27 dB典型增益、1.6 dB典型噪声系数和29 dBm典型输出三阶交调截点(OIP3)，采用2 V电源电压时功耗仅为25 mA。注意，可通过较大的漏极电流改善OIP3。ADL8142还具有交流耦合的输入和输出，内部匹配至50 Ω，因而非常适合高容量微波无线电应用。

数据手册：*附件：ADL8142 GaAs、pHEMT、MMIC、低噪声放大器，23 GHz至31 GHz技术手册.pdf

ADL8142采用符合RoHS标准的2 mm × 2 mm 8引脚LFCSP封装。

特性

• 低噪声系数：1.6 dB（典型值，27 GHz至31 GHz时）
• 单正电源（自偏置）
• 高增益：27 dB（典型值，27 GHz至31 GHz时）
• 高OIP3：21.5 dBm（典型值，27 GHz至31 GHz时）
• 符合RoHS标准的2 mm x 2 mm、8引脚LFCSP封装

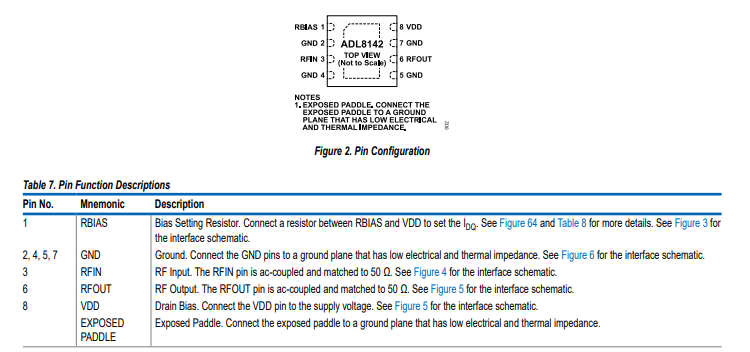

引脚配置和功能描述

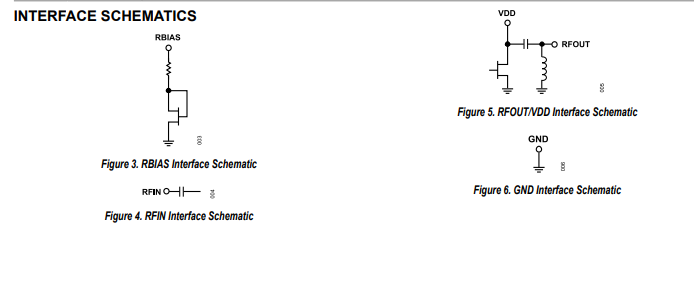

接口示意图

典型特性

应用

• 卫星通信
• 电信
• 民用雷达
