LMV551-Q1 汽车级、单路、5.5V、3MHz、低静态电流

LMV551-Q1 是一款采用 TI 先进 VIP50 处理技术的高性能、低功耗运算放大器。LMV551-Q1 具备 3MHz 带宽，并且电流消耗仅为 37µA，其带宽功率比是同类运算放大器中较为出色的。此类放大器具有单位增益稳定性，可为需要宽带低功耗的 应用 提供出色的解决方案。

数据手册：*附件：LMV551-Q1 汽车级、单路、5.5V、3MHz、低静态电流 (37μA) 运算放大器技术手册.pdf

LMV551-Q1 具有一个轨至轨输出级和一个低于接地值的扩展输入共模范围。

LMV551-Q1 的工作电源电压范围为 2.7V 至 5.5V。此放大器可在宽温度范围内（−40°C 至 125°C）工作，是汽车 应用、传感器 应用 以及便携式仪表 应用的绝佳选择。LMV551-Q1 采用超小型 5 引脚 SC70 封装。

特性
• 符合汽车类 标准
• 具有符合 AEC-Q100 测试指导的以下结果：
– 器件温度范围 1 级：环境工作温度为 –40°C 至125°C
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C7
• 指定的 3V 和 5V 性能
• 高单位增益带宽：3MHz
• 电源电流为 37µA（典型值）
• CMRR 93 dB
• PSRR 90 dB
• 转换速率为 1V/µs
• 100kΩ 负载下以电源轨为基准的输出摆幅为 70mV
• 总谐波失真：1kHz、2kΩ 时为 0.003%

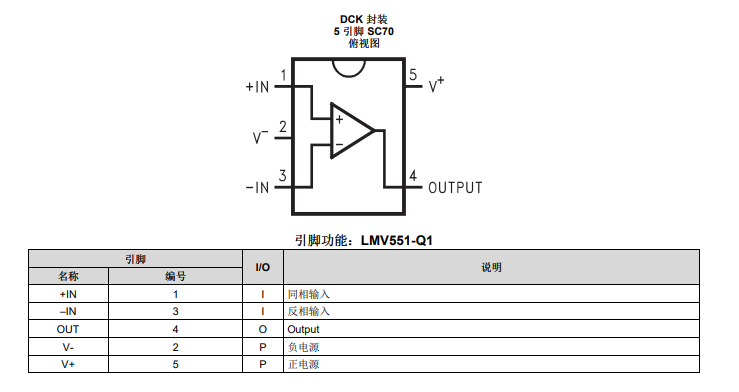

引脚功能和配置

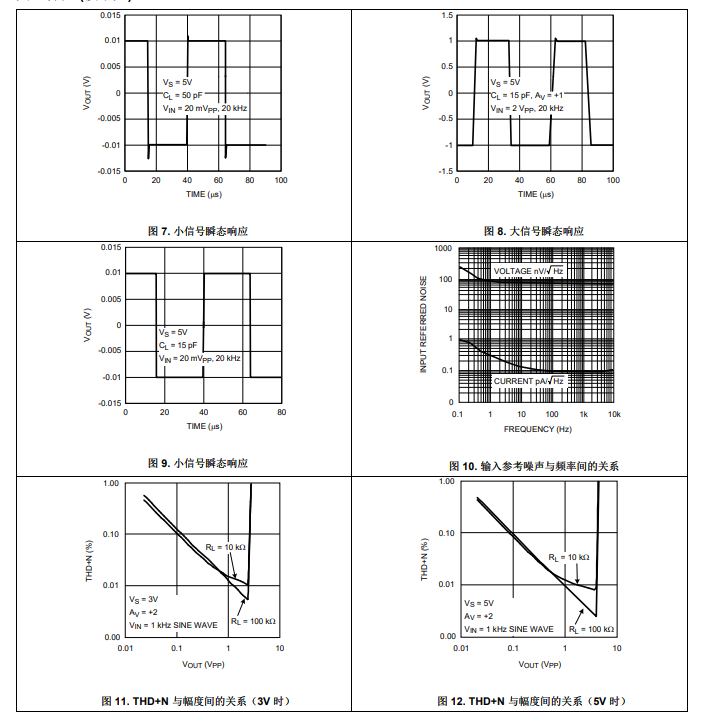

典型特性

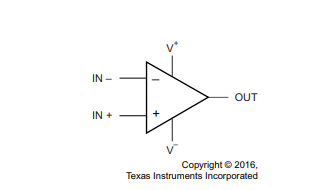

功能方框图

典型应用

LMV551-Q1 的工作电源电压范围为 2.7V 至 5.5V。此放大器可在宽温度范围（−40°C 至 125°C）内工作，是汽车应用、传感器 应用 以及便携式仪表 应用的理想选择。

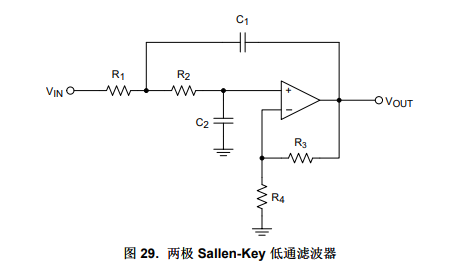

凭借 3MHz 的宽单位增益带宽、低输入参考噪声密度和出色的带宽/电源电流比等特性，LMV551-Q1 非常适合低功耗滤波 应用。有源滤波器拓扑结构（如图 29 中所示的 Sallen-Key 低通滤波器）具有广泛用途，可用于设计各种滤波器（切比雪夫、巴特沃斯或贝塞耳）。为了获得最佳结果，放大器的带宽必须是滤波器频率带宽的八到十倍。
不遵守这一准则可能导致放大器出现相移和过早滚降。特别是 Sallen-Key 拓扑结构可用于通过使用正反馈来抑制不需要的频率范围，从而获得大范围的 Q。

应用
• 汽车子系统
• 便携式电池供电系统
• 机器人和自动化
• 传感器和仪表
• 有源滤波器
