辰达半导体MDD82052 20V双N沟道MOSFET介绍

在智能家电与电动工具快速迭代的今天，高效能与小型化已成为产品设计的核心需求。MOSFET作为现代电子系统的核心功率开关器件，广泛应用于电源管理、电机驱动、信号切换等领域。其性能直接影响系统的效率、功耗和可靠性。随着便携式设备、智能家居和工业自动化对功率密度和能效的要求越来越高，工程师需要更高性能的MOSFET解决方案。

01双N沟道为高效而生

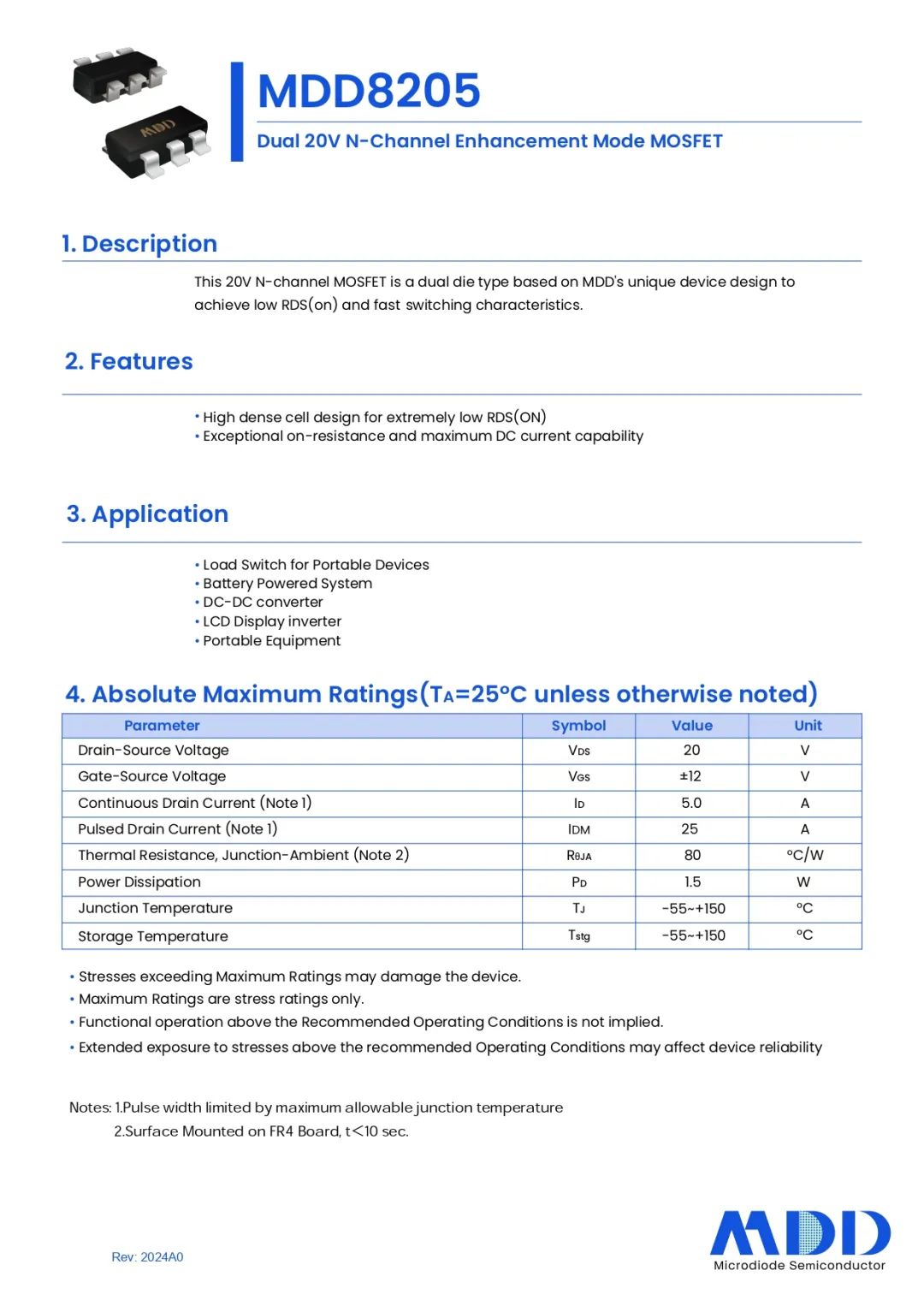

MDD8205是一款20V双N沟道MOS，采用SOT-23-6L封装，在20V耐压下实现极低导通电阻(RDS(on))与超快开关速度。其专为严苛负载场景优化，兼顾高电流承载与微型封装，成为高效率、高可靠性设计的理想选择。

02四大核心优势

高电流承载，动力输出更澎湃

双N沟道设计：MDD8205支持5A持续电流与25A脉冲电流，轻松应对电机启停、电动工具瞬间高负载，避免过热降频。

20V耐压：稳定适配各类低压电池系统，保障设备长时间高强度运行。

超低导通损耗，续航与效率双提升

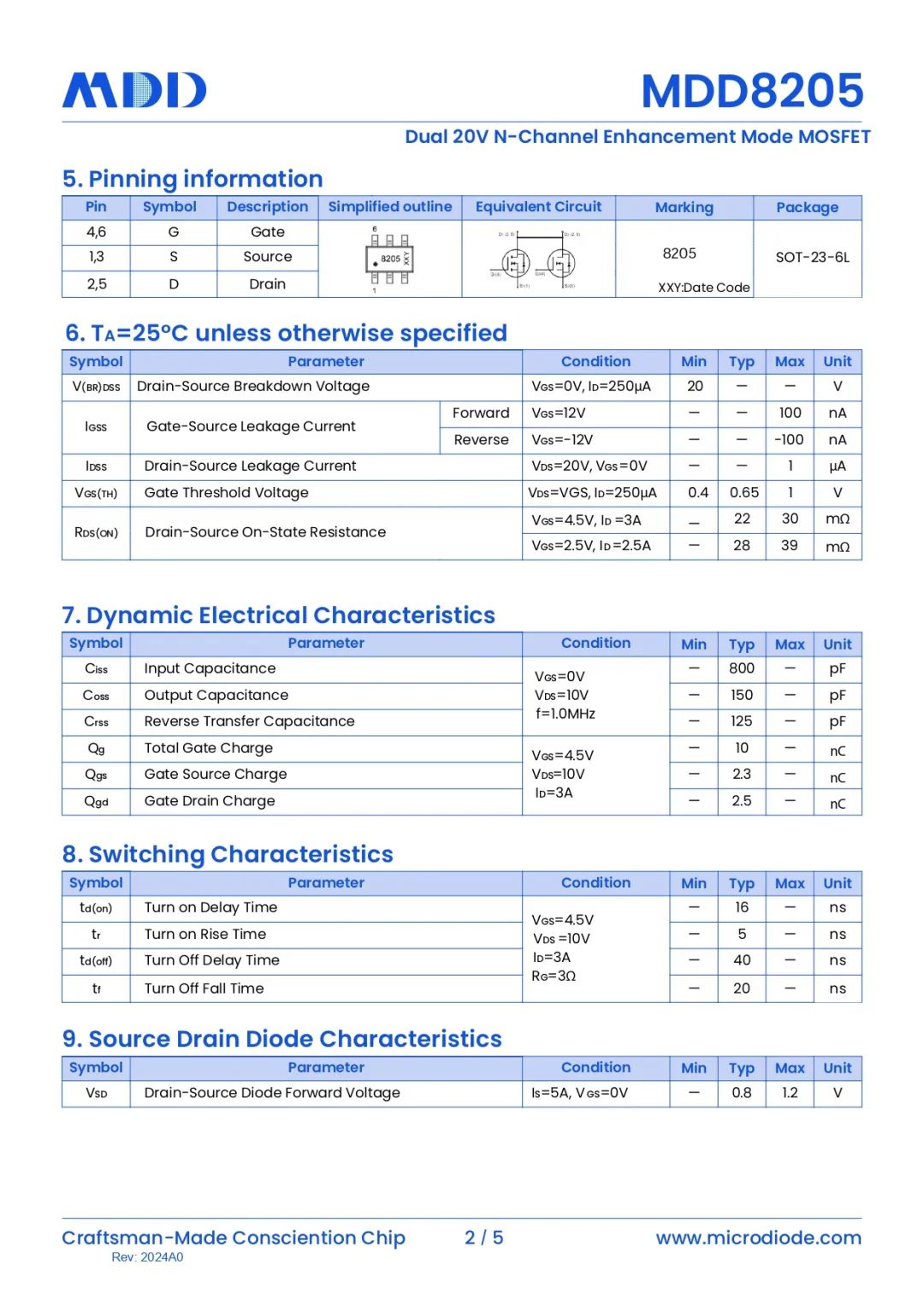

RDS(on)低至22mΩ(Vgs=4.5V)：相比传统MOSFET，功耗降低30%以上，显著延长如扫地机器人、手持吸尘器等设备的电池续航。

低栅极电荷(Qg=10nC)：减少开关损耗，高频工况下效率提升20%，适合DC-DC转换器等高动态场景。

微型封装，高密度设计更灵活

SOT-23-6L封装：节省70%PCB空间，完美适配紧凑电路板、电动工具微型驱动模组设计，助力产品轻量化与成本优化。

宽温运行，无惧严苛环境

-55℃~150℃工作范围：从极寒户外到高温工业场景，保障扫地机器人、电动工具在恶劣环境下的稳定运行，故障率降低50%。

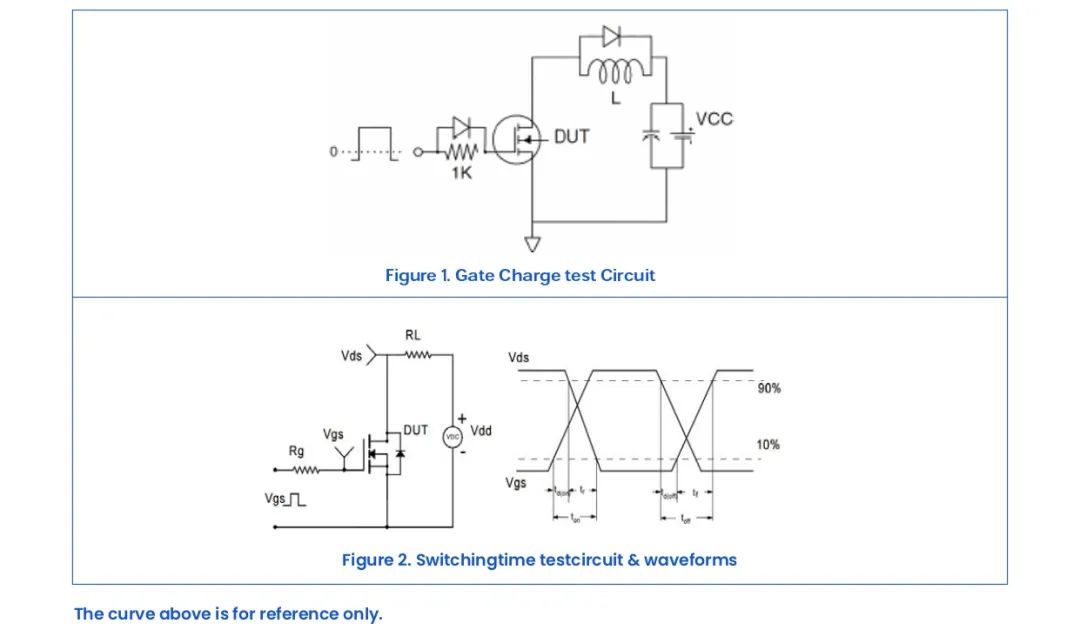

03测试电路和波形

04应用场景

1、便携式设备负载开关

MDD8205适用于智能手机、TWS耳机等电池供电设备，低RDS(on)延长续航。

SOT-23-6L封装节省空间，助力超薄设计。

2、DC-DC转换器

快速开关特性提升Buck/Boost转换效率，适用于POL（点负载）电源设计。

双管并联支持更高电流输出，适用于FPGA、ASIC供电。

3、电机驱动

5A持续电流支持高扭矩电机控制。

低开关损耗优化PWM驱动效率，减少发热。

4、LED显示逆变器

宽温工作范围确保背光驱动稳定性

优化的栅极电荷（Qg）适合高频PWM调光

无论是追求极致能效的智能家电，还是需要可靠动力的工业设备，MDD8205以大承载、小体积、低损耗、强耐候的四大特性，助力电机驱动领域发展。
