INA901-SP 具有直列式滤波器选项的耐辐射、-15V至

INA901-SP 是一款电压输出、电流检测放大器，可在独立于电源电压的 –15V 至 +80V 共模电压中感应分流电阻上的压降。INA901-SP 由 2.7V 至 16V 单电源供电，消耗的电源电流为 700µA（典型值）。

数据手册：*附件：INA901-SP 具有直列式滤波器选项的耐辐射、-15V至65V、分离级电流检测放大器技术手册.pdf

INA901-SP 的增益为 20 V/V。130kHz 带宽简化了在电流控制环路中的使用。其引脚排列可充分支持滤波。

该器件具有 –55°C 至 +125°C 的扩展额定工作温度范围，并且采用 8 引脚 CFP 封装。

特性
1• 5962-1821001
– 在低剂量率下的耐辐射 (RHA) 剂量为
100krad (Si)
– 单粒子闩锁 (SEL) 在 125°C 下的
抗扰度可达 93MeV-cm2/mg
– 请参阅辐射报告
– 符合军用级
温度范围要求（-55°C 至 125°C）
– 高性能 8 引脚
陶瓷扁平封装 (HKX)
• 宽共模范围：–15V 至 80V
• CMRR：120dB
• 精度：
– ±0.5mV 的失调电压
– ±0.2% 增益误差
– 2.5μV/°C 的温漂
– 50ppm/°C 的增益漂移
• 带宽：高达 130kHz
• 增益：20V/V
• 静态电流：700μA
• 电源电压：2.7V 至 16V
• 可用于滤波

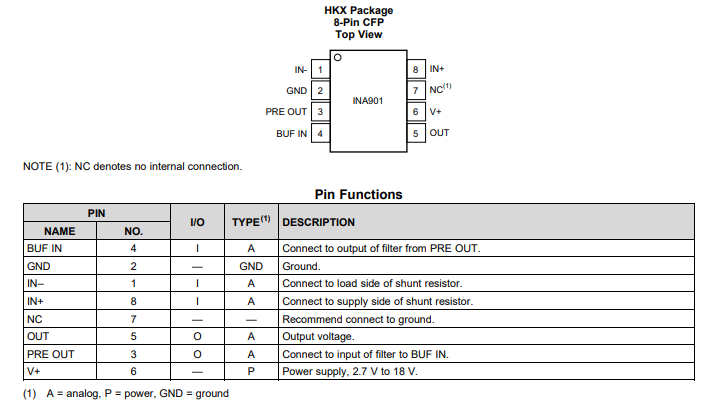

引脚功能和配置

典型特性

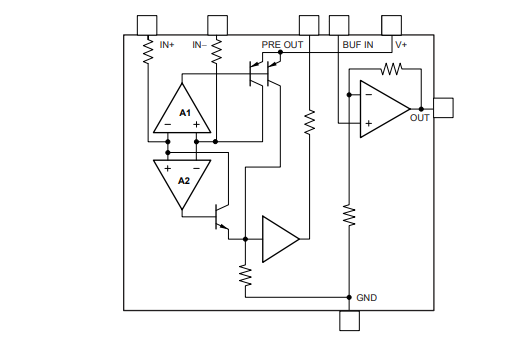

功能方框图

应用
• 电源监控
• 过流和欠流检测
• 卫星遥测
• 空间信号调节
• 电机控制环路
