THS3491 900MHz、高功率输出电流反馈放大器技术手册

THS3491 电流反馈放大器 （CFA） 可以为在从直流到大于 100MHz 值（负载为
100Ω）的高输出功率水平实现最低失真的应用提供更出色的性能。尽管该电流反馈设计的额定增益为 5V/V，但它能够在宽增益范围内保持几乎恒定的带宽和失真。

数据手册：*附件：THS3491 900MHz、高功率输出电流反馈放大器技术手册.pdf

8000V/µs 的压摆率能够以低失真和 100MHz 的频率为严苛的负载提供 10V PP 的输出。900MHz、小信号带宽能够以 10V 阶跃以及小于1.3ns 的上升和下降时间提供小于 1.5% 的低过冲。大于 500mA 的峰值输出电流驱动值能够以快速的信号驱动高电容负载。

通过使用 VQFN-16 （RGT） 封装，新设计能实现超低失真，而 8 引脚 HSOIC （DDA） 封装（具有 PowerPAD™）可升级现有的THS3091 或 THS3095 设计。与传统的 THS3091 或 THS3095 选项相比， THS3491 的更低输出余量能够在相同的 ±15V电源下提供更大的输出摆幅。

特性
• 带宽：
– 900MHz（VO = 2VPP，AV = 5V/V）
– 320MHz（VO = 10VPP，AV = 5V/V）
• 压摆率：8000V/µs (VO = 20VPP)
• 输入电压噪声：1.7nV/√Hz
• 双极电源电压范围：±7V 至 ±16V
• 单电源电压范围：14 V 至 32 V
• 输出摆幅：28VPP（±16V 电源，100Ω 负载）
• 线性输出电流：±420 mA（典型值）
• 16.8mA 修整后的电源电流（低温度系数）
• HD2 和 HD3：小于 –75dBc（50MHz，VO =
10VPP，100Ω 负载）
• 上升和下降时间：1.3ns（10V 阶跃）
• 过冲：1.5%（10V 阶跃，AV = 5V/V）
• 电流限制和热关断保护
• 关断特性

引脚功能和配置

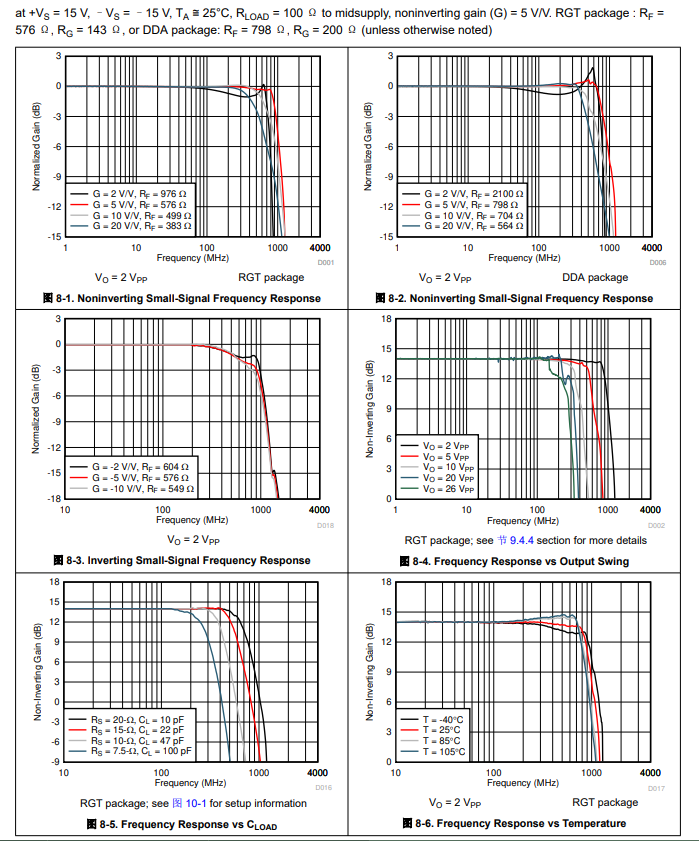

典型特性

功能方框图

应用
• 高电压任意波形发生器
• 用于 LCD 测试仪的信号发生器
• 用于 LCR 表的输出驱动器
• 功率 FET 驱动器
• 高容性负载压电元件驱动器
• VDSL 线路驱动器
• 以引脚兼容的方式对 THS3095 (DDA) 进行升级
