LM2902B 车规级、低功耗、四路、36V、运算放大器技

LM2902B由四个独立的高增益运算放大器（运放）组成，内部集成了频率补偿功能。该器件专为汽车和工业控制系统而设计，可在宽电压范围内由单一电源供电运行。LM2902B保证在高达36 V的电源电压下正常工作。该电源的低功耗特性与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块和所有传统运算放大器电路。这些电路在单电源系统中更容易实现，例如，可直接由逻辑系统中常用的标准5 V电源供电，无需额外电源即可轻松满足电子接口需求。在线性模式下，输入共模电压范围包括接地，输出电压也可以摆动接地，即使使用单电源供电。

数据手册：*附件：LM2902B 车规级、低功耗、四路、36V、运算放大器技术手册.pdf

功能

• 符合AEC-Q100标准
• 最高36 V工作电源电压
• 内部实现频率补偿
• 大直流电压增益：100 dB
• 宽带宽（单位增益）：1.2 MHz（温度补偿）
• 超低供电电流/放大器，基本与电源电压无关
• 低输入偏置电流：20 nA（温度补偿）
• 低输入偏移电流：2 nA
• 输入共模电压范围包括负轨
• 差分输入电压范围等于电源电压
• 大输出电压摆幅：0 V至VCC -1.5 V

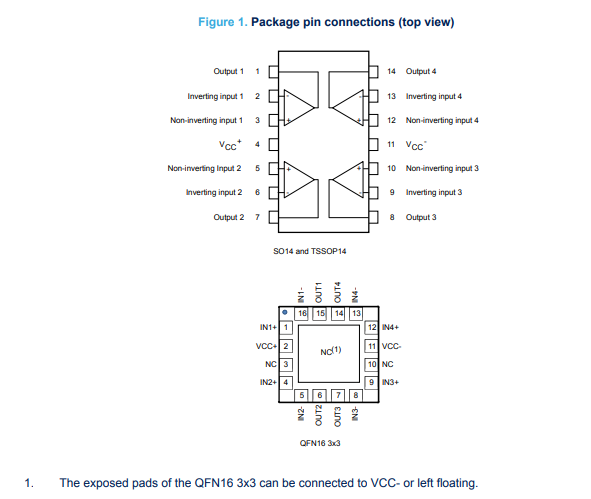

引脚信息

线路图

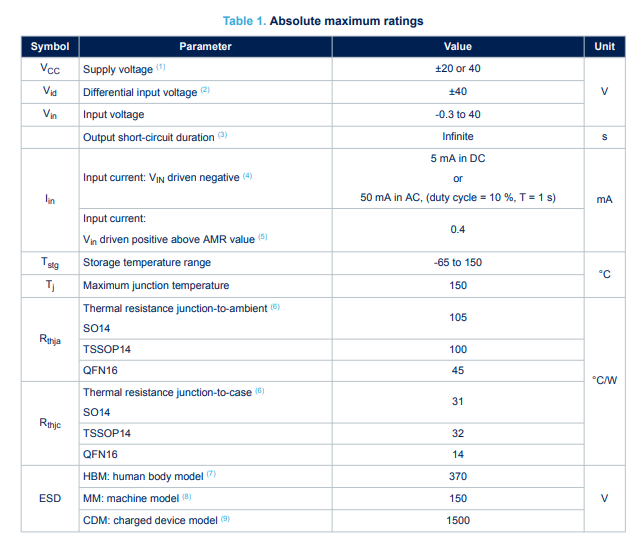

绝对最大额定值和操作条件

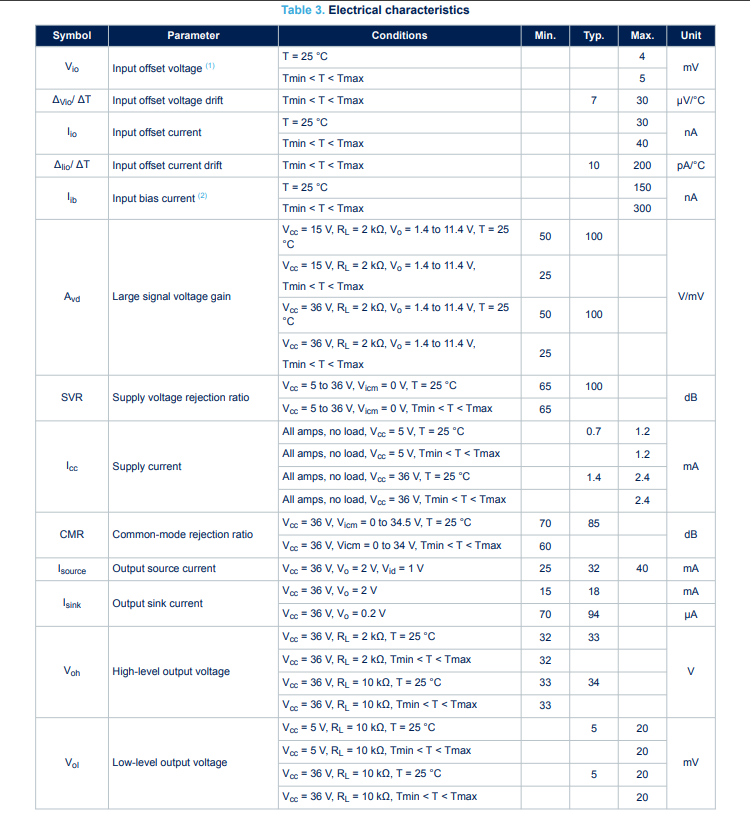

电气特性

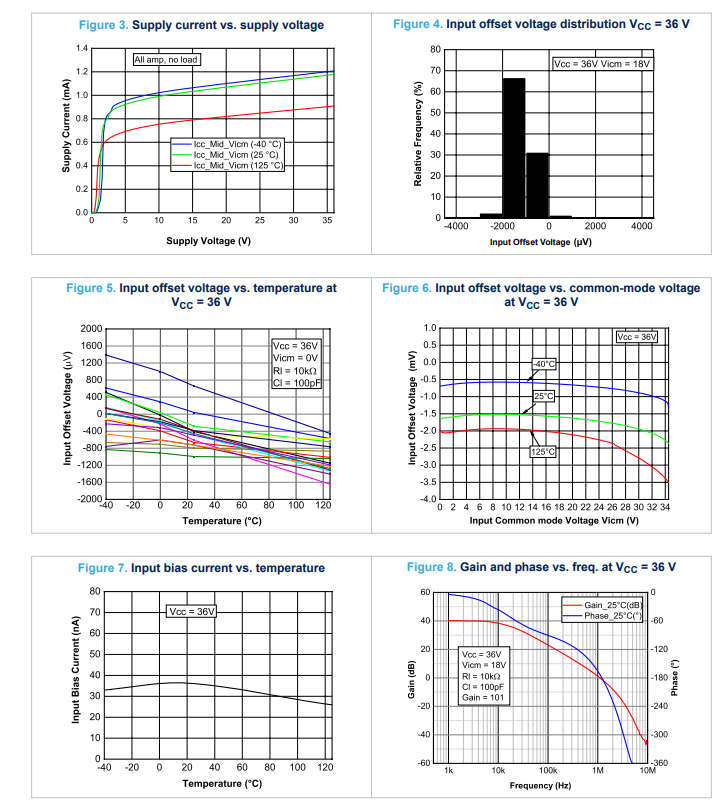

电气特性曲线
