LM2902W 低功耗四路运算放大器技术手册

该电路由四个独立的高增益运算放大器组成，这些放大器内部集成了频率补偿功能，专为汽车和工业控制系统而设计。

数据手册：*附件：LM2902W 低功耗四路运算放大器技术手册.pdf

该器件支持宽电压范围内的单电源供电运行。此外，也可由多个分离电源供电运行，低功耗电源电流消耗与电源电压大小无关。

所有引脚均具备高达800 V的静电放电保护。

功能

• 宽增益带宽：1.3 MHz
• 输入共模电压范围包括负供电轨
• 大电压增益：100 dB
• 每路放大器极低的供电电流：375 µA
• 低输入偏置电流：20 nA
• 低输入偏移电流：2 nA
• ESD内部保护：800 V
• 宽电源电压范围
• 单电源：3 V至30 V
• 双电源：±1.5 V至±15 V

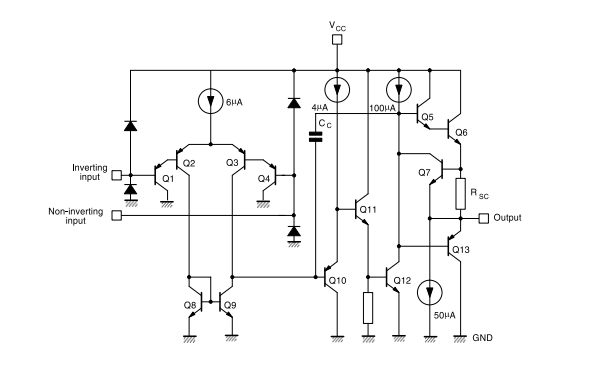

线路图

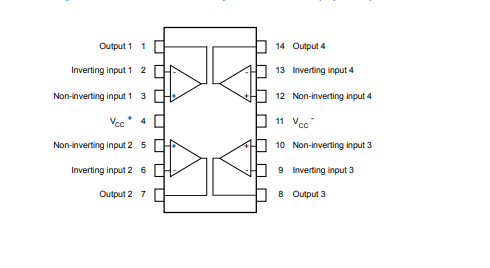

引脚信息

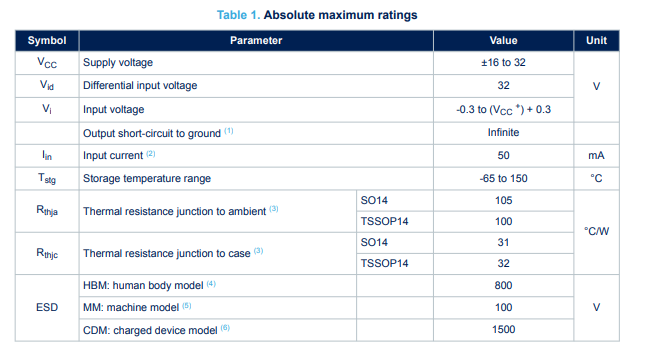

绝对最大额定值和操作条件

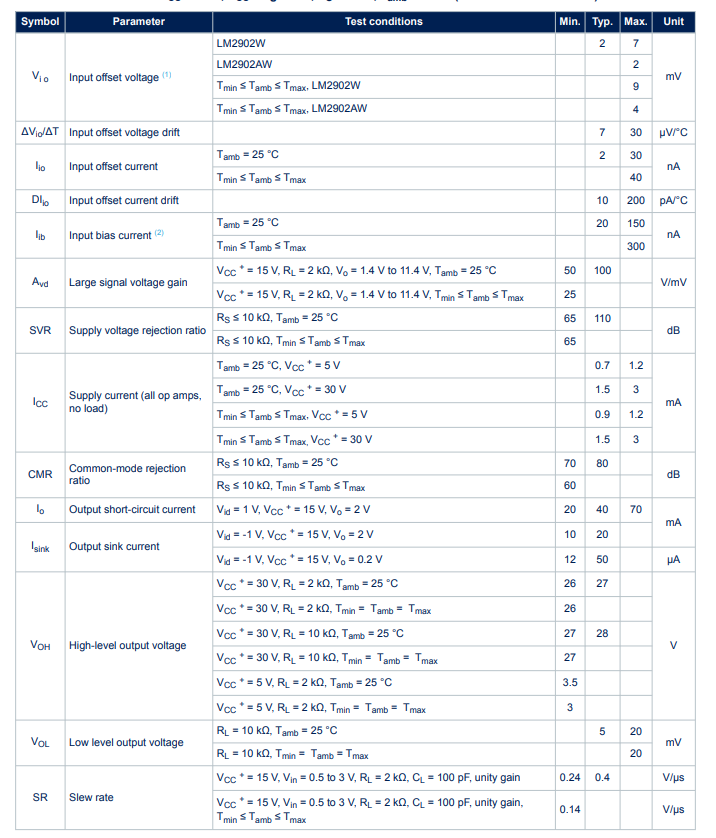

电气特性

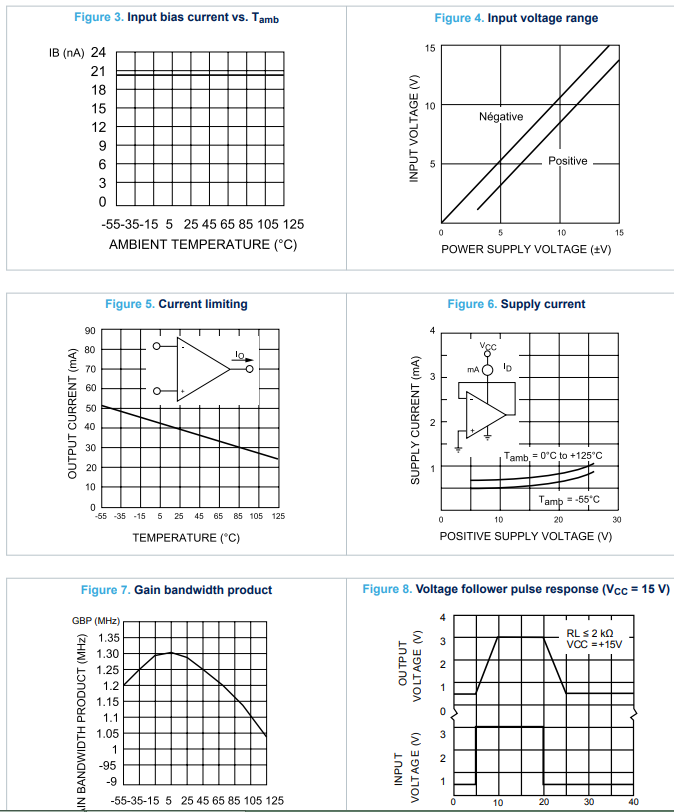

电气特性曲线
