TLV4011-Q1 具有集成基准的汽车类小型比较器技术手

TLV4011-Q1 是一款具有精密集成基准的低功耗、高精度比较器。可通过将两个外部电阻器连接到输入端，实现低至 1.226V 的可调电压阈值。

数据手册：*附件：TLV4011-Q1 具有集成基准的汽车类小型比较器技术手册.pdf

经过工厂校准的开关阈值和精密迟滞相结合，使得 TLV4011-Q1 非常适合在必须将慢速输入信号转换为纯净数字输出的严苛、嘈杂环境中进行电压和电流监测。同样地，输入端的短时毛刺脉冲也得以抑制，因此可确保稳定的输出运行，不会引起误触发。

上电期间，当电源电压 VDD 大于 0.8V 时，RESET 有效运行（低电平）。因此，TLV4011-Q1 会监测输入并使 RESET 运行（低电平），同时输入仍保持在阈值电压 VIT 以下。一旦输入电压升至阈值电压 VIT 以上，RESET 则不再运行（高电平）。该产品系列专为 1.8V、3.3V、5V 和可调电源电压而设计。

TLV4011-Q1 采用 5 引脚 SC-70 封装，工作温度范围为 -40°C 至 125°C。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 的环境工作温度范围
– 器件 HBM ESD 分级等级 H1C
– 器件 CDM ESD 分类等级 C6
• 低至 1.226V 的可调节阈值
• ±1.5% 阈值电压精度
• 电源电流：3μA
• 开漏输出
• 温度范围：–40°C 至 125°C
• 5 引脚 SC-70 封装

引脚功能和配置

典型特性

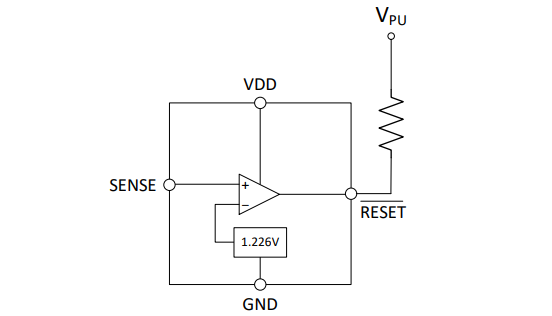

功能方框图

典型应用

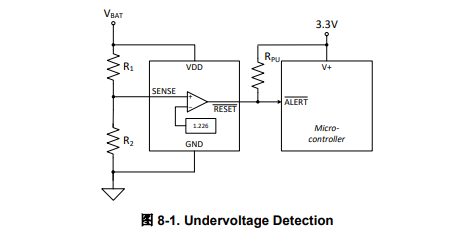

在电池供电的便携式电子设备中，经常需要进行欠压检测，以提醒系统电池电压已降至可用电压水平以下。图8-1显示了一个简单的欠压检测电路使用TLV4011-Q1，它是一个具有集成1.226V基准和开漏输出级的非反相比较器。非反相非常适合这种应用因为微控制器需要主动当出现欠压水平时，低信号。

应用
• 紧急呼叫 (eCall)
• 远程信息处理控制单元
• 车载充电器 (OBC) 和无线充电器
• 直流/直流转换器
• 电池管理系统 (BMS)
