AMC3301 具有集成直流/直流的、±250mV输入、精密电

AMC3301 是一款精密的隔离放大器，针对基于分流器的电流测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行，使该器件成为空间受限应用的独特解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证，并支持高达 1.2kVRMS 的工作电压。

数据手册：*附件：AMC3301 具有集成直流-直流的、±250mV输入、精密电流检测增强型隔离式放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。

AMC3301 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的工业级工作温度范围内进行精确的电流测量。

AMC3301 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

特性
• 3.3V 或 5V 单电源，具有集成直流/直流转换器
• ±250mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
• 固定增益：8.2
• 低直流误差：
– 失调电压：±150μV（最大值）
– 温漂：±1µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益误差漂移：±40ppm/°C（最大值）
– 非线性度：±0.04%（最大值）
• 高 CMTI：85kV/µs（最小值）
• 系统级诊断功能
• 符合 CISPR-11 和 CISPR-25 EMI 标准
• 安全相关认证：
– 符合 DIN VDE V 0884-11 标准的 6000VPK 增强型隔离
– 符合 UL1577 标准且长达 1 分钟的 4250VRMS隔离
• 可在工业级工作温度范围内正常工作：–40°C 至
+125°C

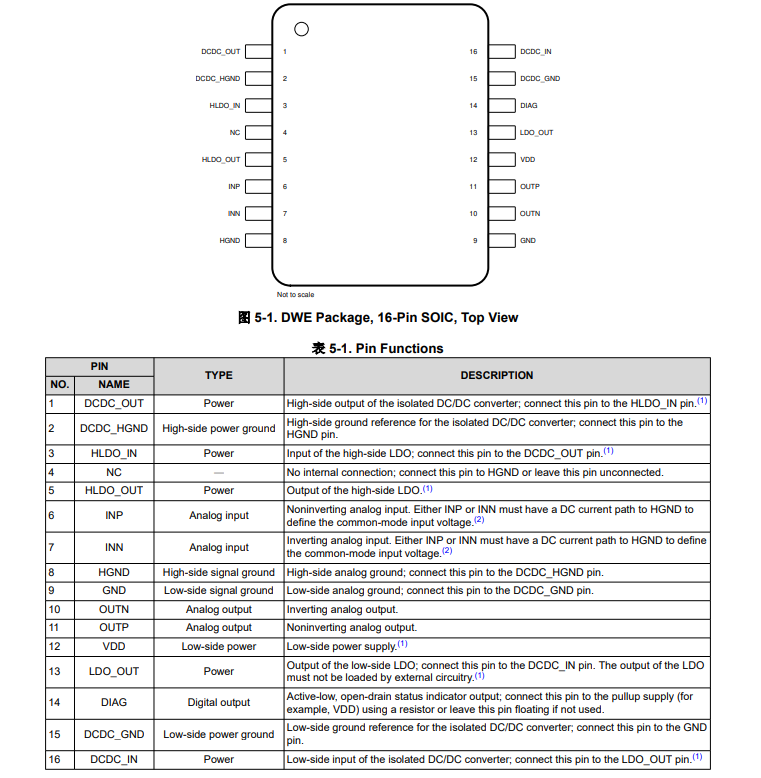

引脚功能和配置

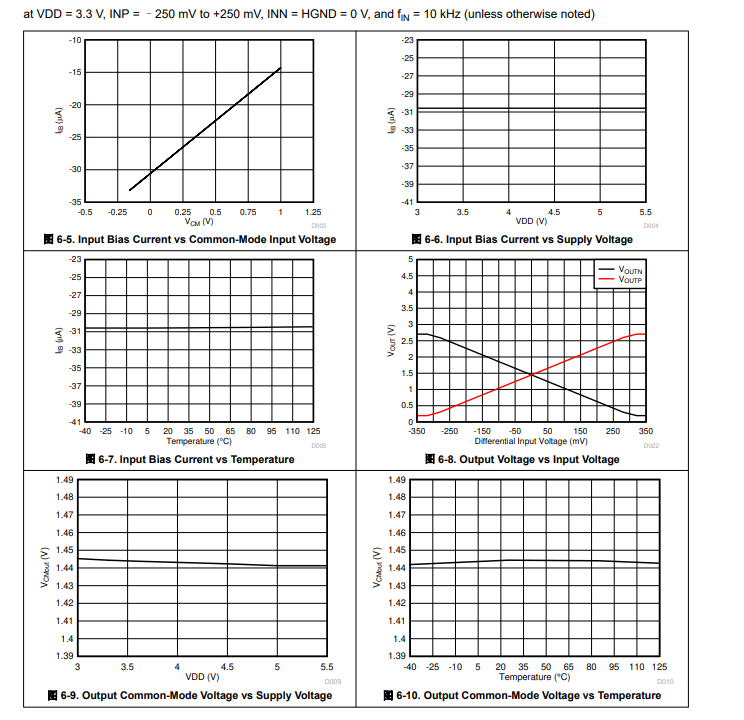

典型特性

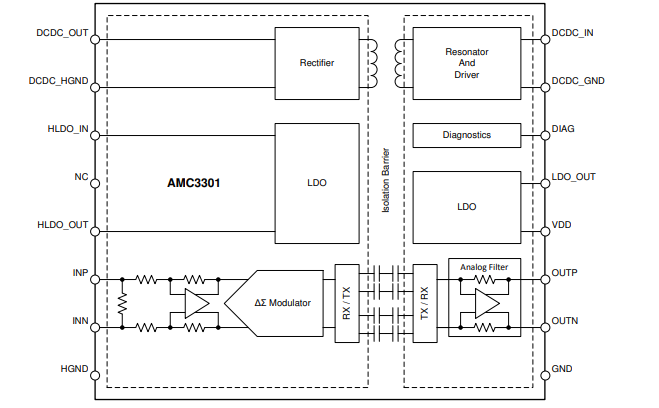

功能方框图

典型应用
AMC3301非常适合基于分流器的电流传感应用，在这些应用中，精确的电流监测是在存在高共模电压的情况下需要。AMC3301集成了一个隔离电源，用于高压侧，因此使该设备特别易于在没有高压侧的应用中使用高压侧电源随时可用，或者高压侧电源参考的接地电位与待测信号。

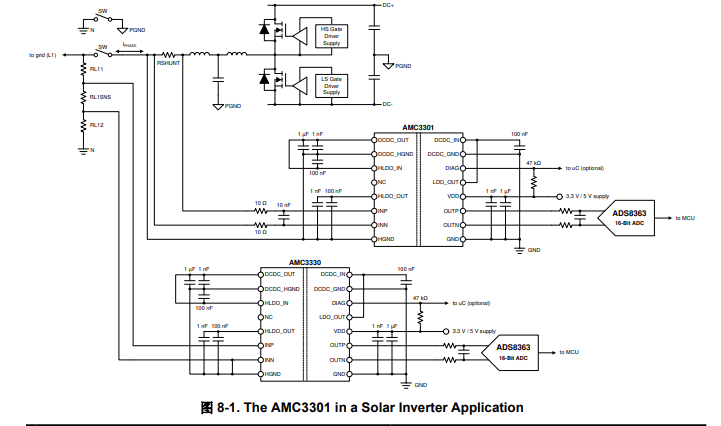

图 8-1 显示了太阳能逆变器中AMC3301的简化示意图，其中在LCL滤波器的网格侧。虽然该系统为高侧栅极驱动器提供电源，但存在较大的栅极驱动器电源接地参考和另一侧分流电阻器之间的共模电压LCL过滤器。因此，栅极驱动器电源不适合为隔离电的高侧供电测量分流器两端电压的放大器。AMC3301的集成隔离电源解决了这个问题，并在系统最佳的位置实现了电流传感。该图还显示了AMC3330用于感测交流输出电压。

应用
• 基于分流器的隔离式电流检测，用于：
– 保护继电器
– 电机驱动器
– 电源
– 光电逆变器
