AMC3301-Q1 具有内部时钟的汽车类、±250mV输入、精

AMC3301-Q1 是一款精密的隔离放大器，针对基于分流器的电流测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行，使该器件成为空间受限应用的独特解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证，并支持高达 1.2kVRMS 的工作电压。

数据手册：*附件：INA333-Q1 汽车类低功耗零漂移精密仪表放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。

AMC3301-Q1 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的温度范围内进行精确的电流测量。

AMC3301-Q1 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1: –40°C 至 125°C，TA
• 3.3V 或 5V 单电源，具有集成直流/直流转换器
• ±250mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
• 固定增益：8.2
• 低直流误差：
– 失调电压：±150µV（最大值）
– 温漂：±1µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益误差漂移：±40ppm/°C（最大值）
– 非线性度：±0.04%（最大值）
• 高 CMTI：85kV/µs（最小值）
• 系统级诊断功能
• 符合 CISPR-11 和 CISPR-25 EMI 标准
• 安全相关认证：
– 符合 DIN VDE V 0884-11 标准的 6000VPK 增强型隔离
– 符合 UL1577 标准且长达 1 分钟的 4250VRMS隔离

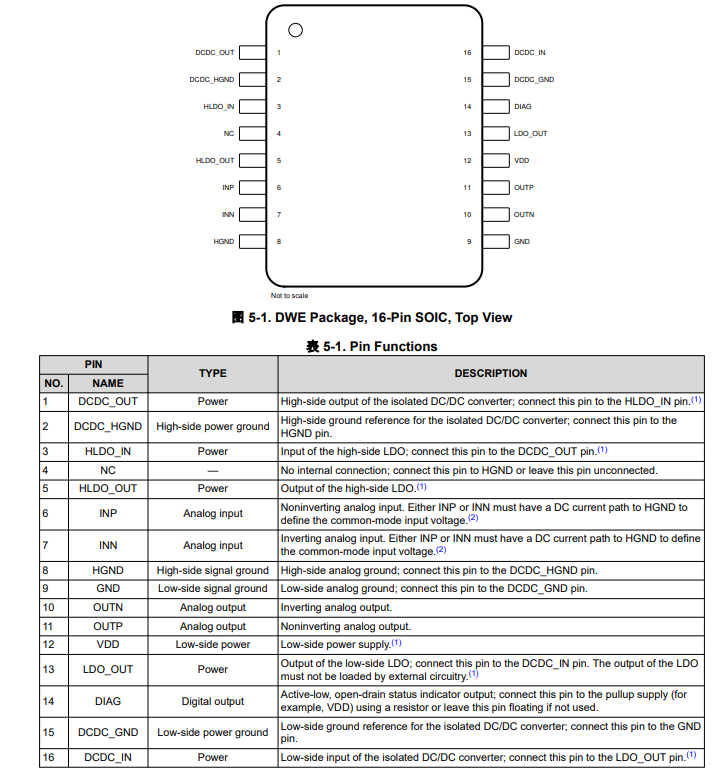

引脚功能和配置

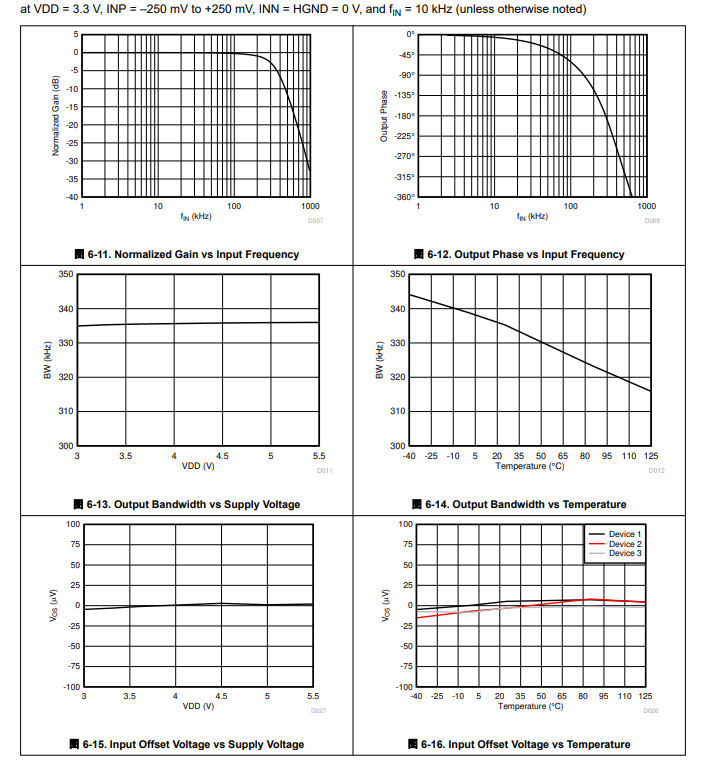

典型特性

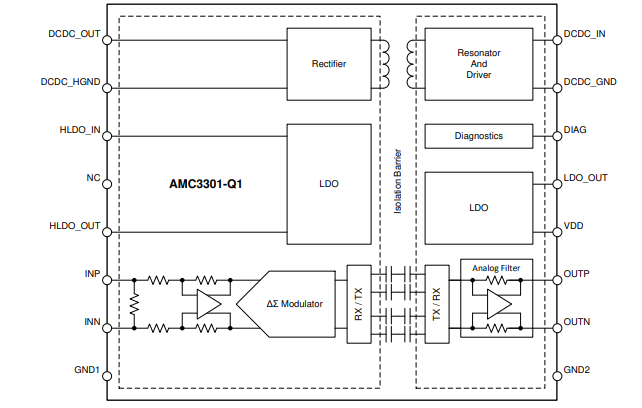

功能方框图

典型应用

AMC3301-Q1非常适合基于分流器的电流传感应用，在这些应用中，精确的电流
在存在高共模电压的情况下需要进行监测。AMC3301-Q1集成了一个隔离高压侧的电源，因此使该设备在应用中特别易于使用没有现成的高压侧电源，或者高压侧电源是指不同的电源接地电位大于待测信号。

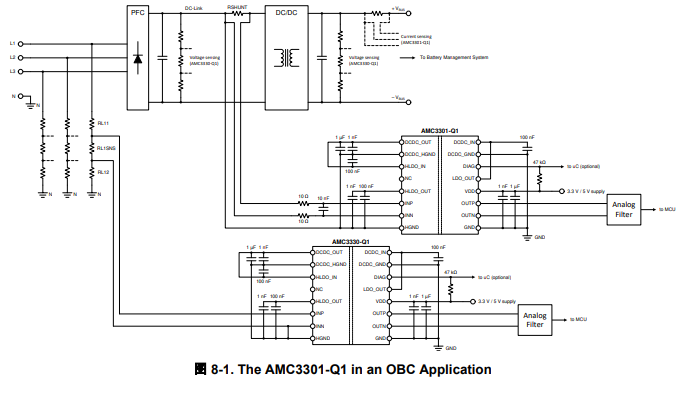

图8-1显示了使用AMC3301-Q1测量PFC级输出电流的简化示意图车载充电器（OBC）。在系统的这个位置，没有现成的电源可供供电隔离放大器的高端。集成隔离电源解决了这个问题AMC3301-Q1具有双极性输入电压范围，非常适合双向电流传感。在这个例子中，交流线电压由电网侧的AMC3330-Q1感测，而电网侧也没有可用于为隔离放大器的高压侧供电的合适电源。集成电源，高AMC3330-Q1的输入阻抗和双极输入电压范围使该设备非常适合交流电压感测应用。

应用
• 基于分流器的隔离式电流检测，用于：
– HEV/EV 充电桩
– HEV/EV 车载充电器 (OBC)
– HEV/EV 直流/直流转换器
– HEV/EV 牵引逆变器
