TLV3012B 具有集成基准引脚和推挽输出的微功耗比

TLV3011 是一款低功耗、开漏输出比较器；TLV3012 是一款推挽输出比较器。这两款器件均具有非限定的片上电压基准，静态电流为 5µA（最大值），输入共模范围超出电源轨 200mV，单电源电压范围为 1.8V 至 5.5V。集成的 1.242V 系列电压基准提供 100ppm/°C（最大值）的低温漂，在高达 10nF 的容性负载下保持稳定，并且可以提供高达 0.5mA（典型值）的输出电流。

数据手册：*附件：TLV3012B 具有集成基准引脚和推挽输出的微功耗比较器技术手册.pdf

TLV3011B 和 TLV3012B“B”版本添加了上电复位 (POR)、失效防护输入、内置迟滞、1.65V 的较低最小电源电压和 3.1µA 的最大静态电流。

该系列采用微型 SOT23-6 和 SC-70 两种封装，前者可实现节省空间的设计，后者可进一步节省电路板面积。所有版本的额定工作温度范围均为 –40°C 至 +125°C。

特性
• 低静态电流：3.1μA（最大值，“B”版本）
• 集成电压基准：1.242 V
• 输入共模范围：超过电源轨 200mV
• 电压基准初始精度：1%
• 失效防护输入（“B”版本）
• 上电复位（“B”版本）
• 集成迟滞（“B”版本）
• 开漏输出选项 (TLV3011x)
• 推挽输出选项 (TLV3012x)
• 快速响应时间：6uS
• 低电源电压 = 1.65V 至 5.5V（“B”版本）

引脚配置和功能

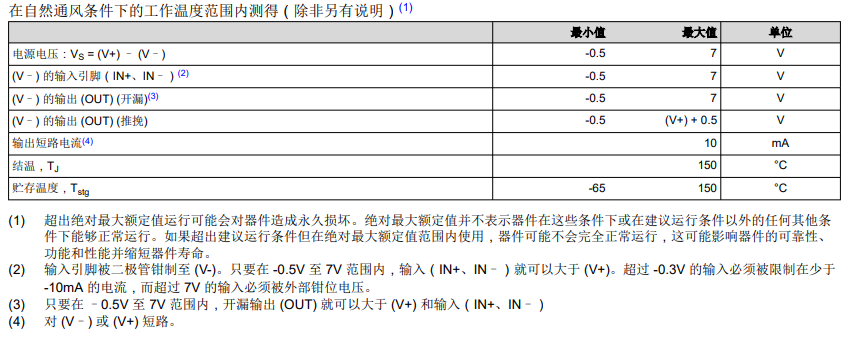

绝对最大额定值

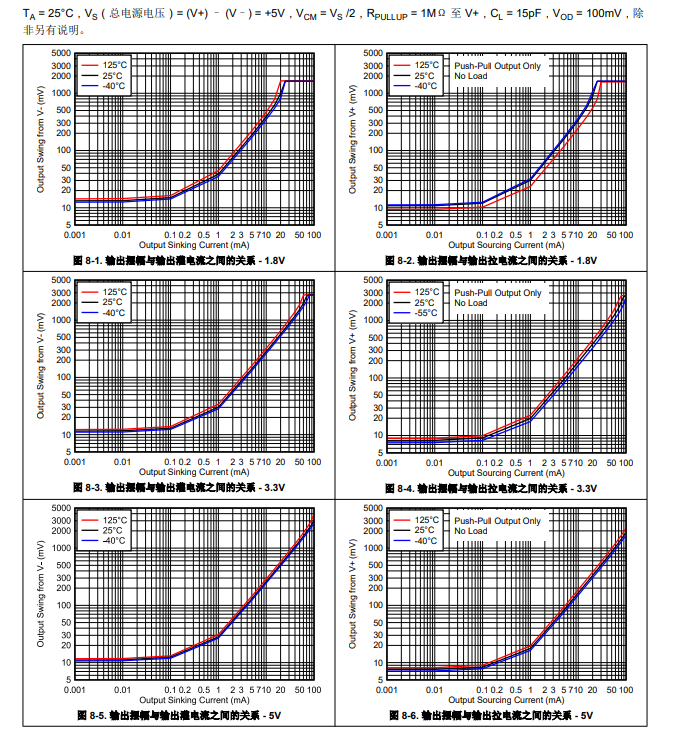

典型特性

应用
• 车道偏离警告
• 仪表组
• 收费标签
• 资产跟踪
• 电池管理系统
