TLV3012B-Q1 具有集成基准引脚和推挽输出的汽车类

TLV3011-Q1 是一款低功耗、开漏输出比较器；TLV3012-Q1 是一款推挽输出比较器。这两款器件都具有非限定的片上电压基准，静态电流为 5µA（最大值），输入共模范围超出电源轨 200mV，单电源电压范围为 1.8V 至 5.5V。集成的 1.242V 系列电压基准提供 100ppm/°C（最大值）的低温漂，在高达 10nF 的容性负载下保持稳定，并且可以提供高达 0.5mA（典型值）的输出电流。

数据手册：*附件：TLV3012B-Q1 具有集成基准引脚和推挽输出的汽车类微功耗比较器技术手册.pdf

TLV3011B-Q1 和 TLV3012B-Q1“B”版本添加了上电复位 (POR)、失效防护输入、1.65V 的较低最小电源电压和 3.1µA 的最大静态电流。

该系列采用微型 SOT23-6 和 SC-70 两种封装，前者可实现节省空间的设计，后者可进一步节省电路板面积。所有版本的额定工作温度范围均为 –40°C 至 +125°C。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：–40°C 至 +125°C 环境工作
温度范围
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C3
• 低静态电流：3.1μA（最大值，“B”版本）
• 集成电压基准：1.242V
• 输入共模范围：超过电源轨 200mV
• 电压基准初始精度：1.5%
• 内置迟滞：6mV（典型值）
• 失效防护输入（“B”版本）
• 上电复位（“B”版本）
• 开漏输出选项 (TLV3011x-Q1)
• 推挽输出选项 (TLV3012x-Q1)
• 快速响应时间：2µS（“B”版本）
• 低电源电压 = 1.65V 至 5.5V（“B”版本）

引脚配置和功能

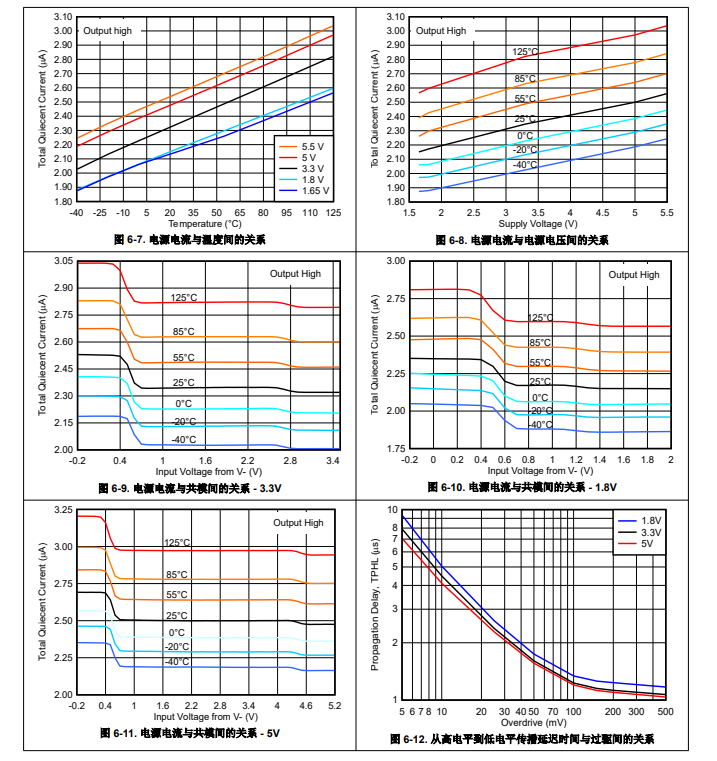

典型特性

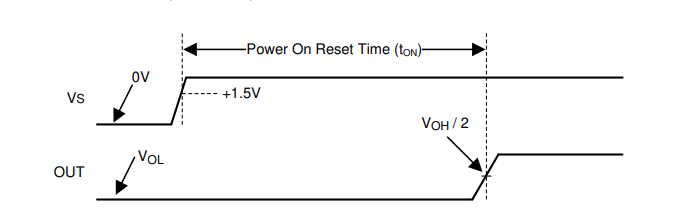

时序图

TLV3011B-Q1 和 TLV3012B-Q1 具有用于启动或断电条件已知的内部上电复位 (POR) 电路。当电源 (V+) 上升或下降时，POR 电路会在超过最小电源电压阈值后激活长达 1.9ms，在电源电压降至最小电源电压以下时立即激活。当电源电压大于等于最小电源电压时，经过延迟周期后，比较器输出将反映差分输入的状态 (VID)。该延迟足够长，可使基准输出在高达 10nF 的容性负载下保持稳定。
在 POR 期间 (Ton)，输出如下：
• 开漏输出 TLV3011B-Q1 为高电平 (Hi-Z)。
• 推挽输出 TLV3012B-Q1 为低电平（灌电流）。

请注意，集电极开路输出的性质是，在 HI-Z POR 期间，输出会随着上拉电压而上升。

应用
• 车道偏离警告
• 仪表组
• 收费标签
• 资产跟踪
• 电池管理系统
