TLV9162-Q1 汽车类、双通道、16V/11MHz轨到轨输入和输

TLV916x-Q1 系列（TLV9161-Q1、TLV9162-Q1 和 TLV9164-Q1）是 16V 通用汽车级运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调电压（典型值为 ±210µV）、低温漂（典型值为 ±0.25µV/°C）和低噪声（1kHz 时为 6.8nV/√Hz，10kHz 时为 4.2nV/√Hz）。

数据手册：*附件：TLV9162-Q1 汽车类、双通道、16V、11MHz轨到轨输入和输出运算放大器技术手册.pdf

TLV916x-Q1 具有诸多特性，例如宽差分输入电压范围、高短路电流 (±73mA) 和高压摆率 (33V/µs)，是一款灵活可靠的高性能运算放大器，适用于汽车应用。

TLV916x-Q1 系列运算放大器采用标准封装，额定工作温度范围为 -40°C 至 125°C。

特征
•AEC-Q100符合汽车应用标准
–温度等级1：-40°C至+125°C，TA
–设备HBM ESD分类级别3A（≥2500V）
–设备CDM ESD分类级别C3（≥1500V）
•低偏移电压：±210µV
•低偏移电压漂移：±0.25µV/°C
•低噪声：1kHz时为6.8nV/√Hz，4.2nV/
宽带
•高共模抑制：110dB
•低偏置电流：±10pA
•轨对轨输入和输出
•宽带：11MHz GBW，单位增益稳定
•高转换速率：33V/µs
•低静态电流：每个放大器2.4mA
•宽电源：±1.35V至±8V，2.7V至16V
•强大的EMIRR性能

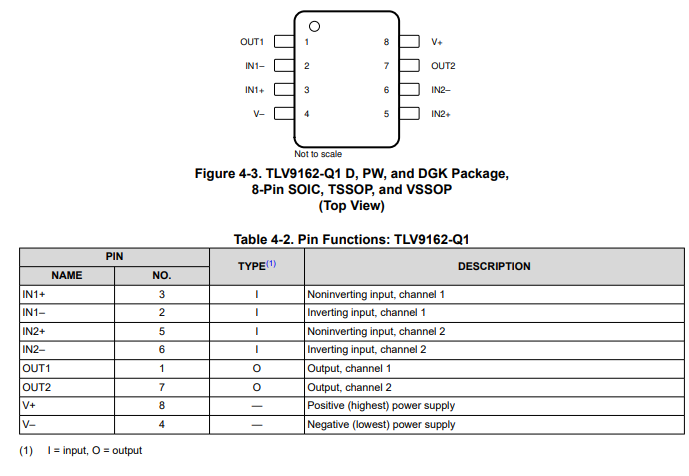

引脚功能和配置

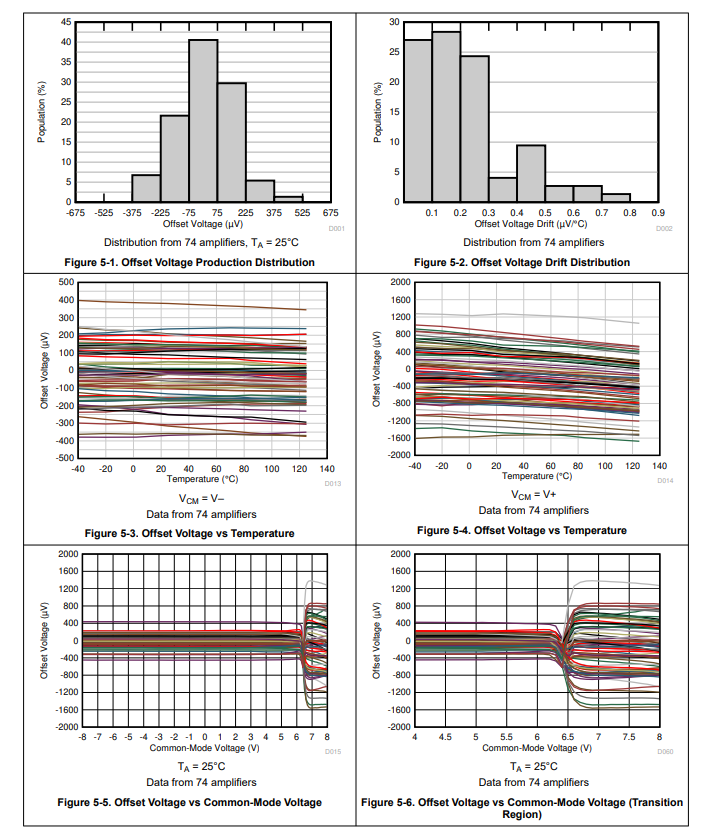

典型特性

功能方框图

应用
•针对AEC-Q100 1级应用进行了优化
•信息娱乐和集群
•被动安全
•车身电子设备和照明
•HEV/EV逆变器和电机控制
•车载（OBC）和无线充电器
•动力总成电流传感器
•高级驾驶辅助系统（ADAS）
•高侧和低侧电流感应
