LM2902B-Q1 汽车级、四通道、36V/1.2MHz、运算放大器

LM2902-Q1、LM2902B-Q1 和 LM2902BA-Q1 是符合 AEC-Q100 规范的业界通用运算放大器，适合汽车使用。LM2902B-Q1 和 LM2902BA-Q1 是 LM2902-Q1 的下一代版本，包含四个高压 (36V) 运算放大器。LM2902B-Q1 和 LM2902BA-Q1 为成本敏感型应用提供了卓越的价值，具有低失调电压（最大值分别为 3mV 和 2mV）、对地共模输入范围和高差分输入电压能力等特性。

数据手册：*附件：LM2902B-Q1 汽车级四通道、36V 1.2MHz、运算放大器技术手册.pdf

LM2902B-Q1 和 LM2902BA-Q1 利用单位增益稳定性、更低的失调电压（典型值为 0.3mV）和更低的静态电流（典型值为 240µA）等增强型特性简化了电路设计。得益于高 ESD（2kV，HBM）及集成 EMI 和射频滤波器，LM2902B-Q1 和 LM2902BA-Q1 器件可用于汽车市场中要求严苛、极具环境挑战性的应用。

特性
• 符合面向汽车应用的 AEC Q-100 标准
– 温度等级 1：-40°C 至 +125°C
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C5
• 宽电源电压范围：
– 3V 至 36V（LM2902B-Q1 和 LM2902BA-Q1）
– 3V 至 32V（LM2902KV 和 LM2902KAV）
– 3V 至 26V（所有其他产品）
• 25°C 时的输入失调电压最大值：
– 2mV（LM2902BA-Q1 和 LM2902KAV）
– 3mV (LM2902B-Q1)
– 7mV（所有其他产品）
• 内部射频和 EMI 滤波器（LM2902B-Q1 和
LM2902BA-Q1）
• 每通道电源电流 175µA（典型值）
• 单位带宽增益积为 1.2MHz
• 共模输入电压范围包括 V–
• 差分输入电压范围等于最大额定电源电压

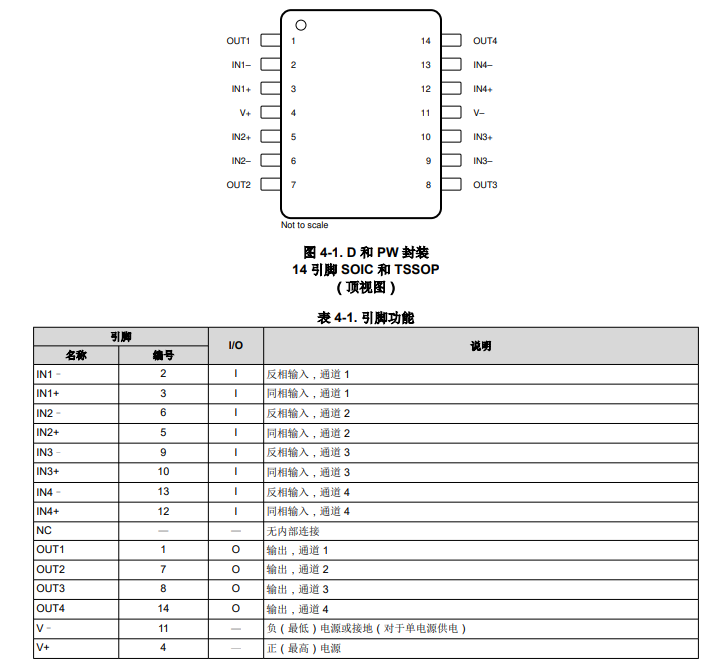

引脚功能和配置

典型特性

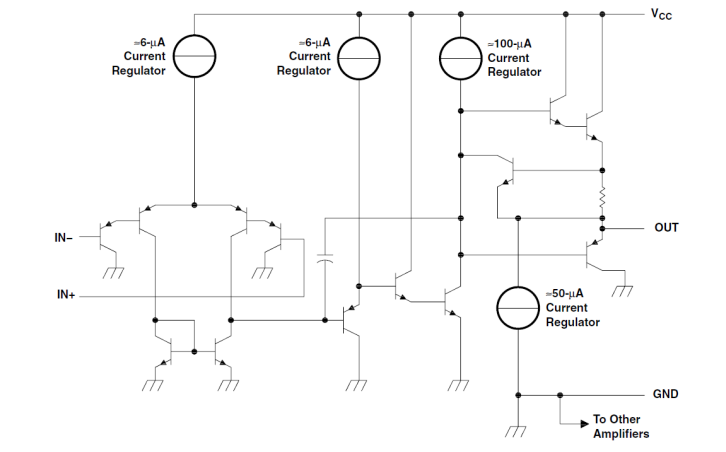

功能方框图

应用
• 汽车照明
• 车身电子装置
• 汽车音响主机
• 远程信息处理控制单元
• 紧急呼叫 (eCall)
• 被动安全：制动系统
• 电动汽车/混合动力电动汽车：
– 逆变器和电机控制
– 车载充电器 (OBC) 和无线充电器
– 电池管理系统 (BMS)

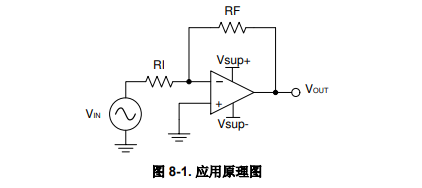

典型应用
运算放大器的典型应用是反相放大器。该放大器在输入端接受正电压，然后将该电压变为同样幅度的负电压。该器件还会以相同的方式将负电压变为正电压。
