BUF802 宽带宽、2.3nV/√Hz、高输入阻抗JFET缓冲器技

BUF802 器件是一款具有 JFET 输入级的开环、单位增益缓冲器，能够为数据采集系统 (DAQ) 前端提供低噪声、高阻抗缓冲。 BUF802 支持直流至 3.1 GHz 的带宽，同时在整个频率范围内提供出色的失真和噪声性能。

数据手册：*附件：BUF802 宽带宽、2.3nV √Hz、高输入阻抗JFET缓冲器技术手册.pdf

BUF802 可在需要更高精度性能的应用中与精密放大器一同用于复合环路。 BUF802 采用创新架构来简化高精度、宽带宽复合环路的设计。

BUF802 具有可调静态电流引脚，让设计人员能够以带宽和失真来换取较低的静态电流，因此适用于宽频率范围。 BUF802 具有集成的输入和输出钳位，能够保护器件及其后续信号链免受过驱电压的影响。

特性
• 大信号带宽 (1VPP)：3.1 GHz
• 压摆率：7000 V/μs
• 输入电压噪声：2.3nV/√Hz
• 1% 稳定时间：0.7ns
• 输入阻抗：50GΩ || 2.4pF
• 能够驱动 50Ω 负载
• 可调静态电流，用于功率和性能权衡
• 具有快速过驱恢复功能的集成输入和输出钳位
• 电压电源：±4.5V 至 ±6.5V

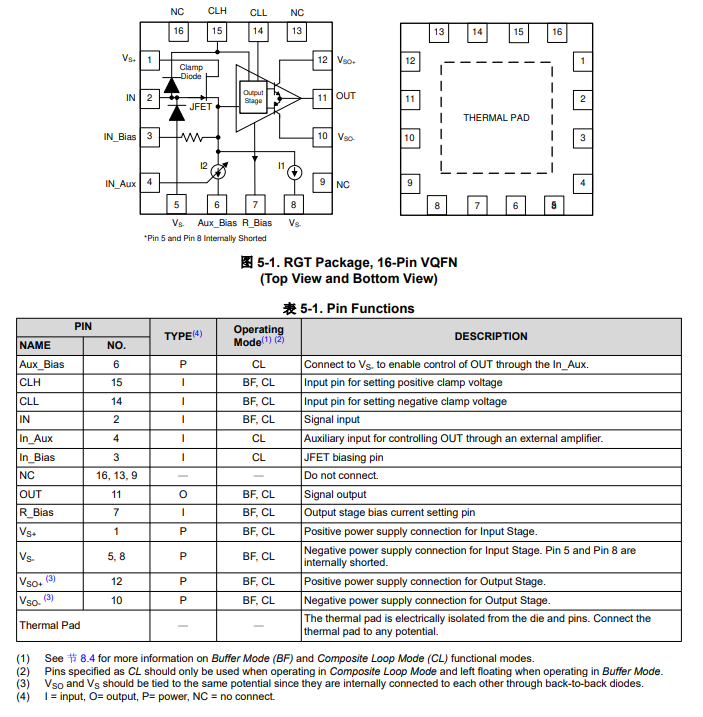

引脚功能和配置

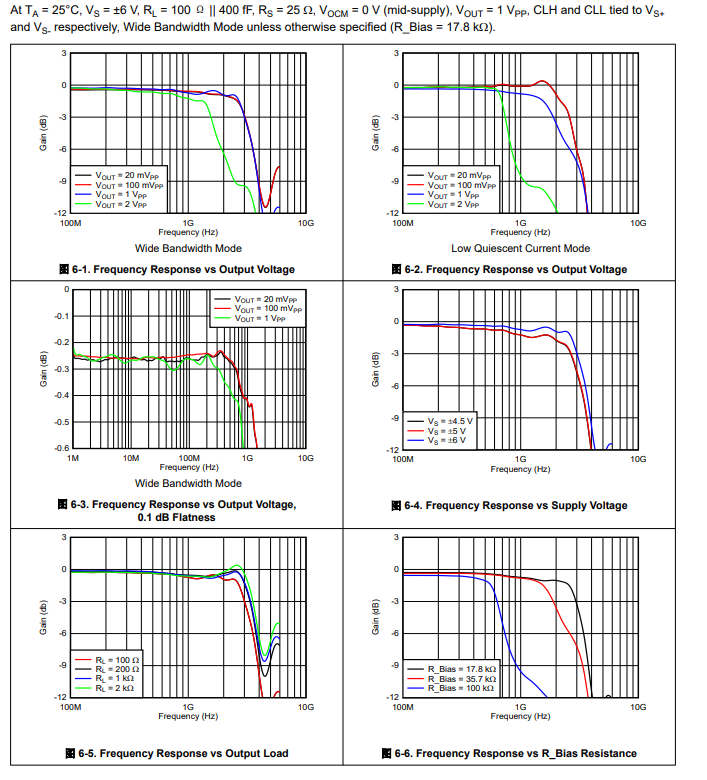

典型特性

功能方框图

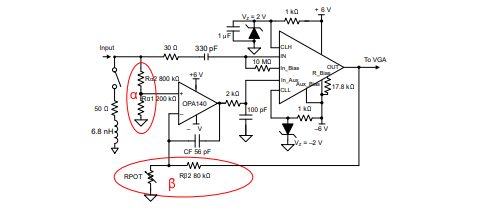

典型应用

应用
• 示波器前端
• 高频数据采集
• 高输入阻抗和高压摆率 T&M 系统
• 示波器编码器和前端附加卡
• 有源探头
• 无损检验 (NDT)
