TRF1305B1 具有共模控制的直流至7.2GHz、3dB BW、10d

TRF1305B1 是一款超高性能闭环单通道射频放大器，工作带宽从真直流到 7GHz 以上。该器件具有出色的性能，可通过直流或交流耦合接口驱动高速、高性能ADC，例如 ADC12DJ5200RF 和ADC32RF5x。该放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。该器件在固定增益配置下针对性能进行了优化。如果需要较低的增益，请使用外部电阻器。

数据手册：*附件：TRF1305B1 单通道，直流至大于 7GHz，3dB 带宽，RF 全差分放大器.pdf

TRF1305B1 具有一个 VOCM 引脚，允许设置不同的输出共模电压和输入共模电压；例如，用于电平转换或大多数具有不同直流共模电压的 IQ 降压转换器ADC 接口应用。TRF1305B1 还具有浮动 2 电源轨双电源或单电源选项，以及允许将输入共模范围扩展至更接近电源的 MODE 引脚。

TRF1305B1 具有断电功能。该器件采用 TI 专有的先进 BiCMOS 工艺制造，并采用节省空间的 2mm × 2mm、12 引脚WQFN-FCRLF 封装。

特性

• 三种性能经优化的功率增益型号：
  • 15dB (TRF1305A1)
  • 10dB (TRF1305B1)
  • 5dB (TRF1305C1)
• 可以通过外部电阻器来降低固定增益
• 宽大信号射频带宽：
  • TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)
• OP1dB（差分 100Ω 负载）：
  • 15.6dBm (2GHz)、12.9dBm (4GHz)
• OIP3：34.5dBm (2GHz)、25.5dBm (4GHz)
• 噪声系数：10.4dB (2GHz)、13.4dB (4GHz)
• 压摆率：25kV/µs
• 大输入 (±1V) 和输出 (±0.5V) 共模电压范围
• 灵活的配置和模式：
  • 单端输入、差分输出 (S2D)
  • 差分输入、差分输出 (D2D)
  • 单端输出（性能受限）
  • 交流或直流耦合输入/输出
  • 可调输出共模电压
  • 输入共模范围扩展模式
• 支持 5V 的灵活单电源或双电源
• 有功功率损耗：475mW
• 断电模式

引脚配置和功能

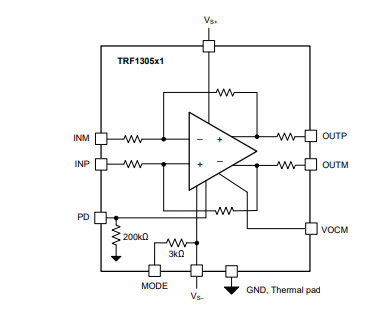

功能方框图

典型应用

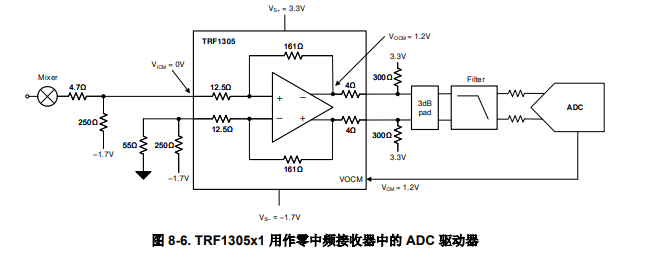

假设有一个零中频（直接降压转换）应用，其中 IQ 解调器连接到一对 ADC。在这种情况下，TRF1305x1 在用作解调器与 ADC 之间的接口放大器。解调器输出和 ADC 输入的直流共模不同。TRF1305x1 将解调器直流耦合到ADC，而不会降低信号链的信号完整性。
