OPA2383 低功耗、高精度、2.5MHz零漂移运算放大器技

OPA383、OPA2383 和 OPA4383 (OPAx383) 精密放大器系列提供出色的性能。通过零温漂技术，OPAx383 的失调电压和失调温漂可提供出色的长期稳定性。仅需 65µA 的超低静态电流，OPAx383 就能实现 2.5MHz 的带宽、32nV/√Hz 的宽带噪声和在 650nVPP 的条件下 1/f 的噪声。这些规格对于在 16 位至 24 位模数转换器 (ADC) 中实现超高精度和不降低线性度至关重要。OPAx383 在温度范围内具有平坦的偏置电流；因此，高输入阻抗应用在温度范围内几乎不需校准。

数据手册：*附件：OPA2383 双通道、零漂移、微功耗 （65μA）、高速度功率比 （2.5MHz） RRIO 运算放大器技术手册.pdf

所有版本的额定工作温度范围均为 -40°C 至 +125°C。

特性

• 超低失调电压：±5µV（最大值）
• 零温漂：±0.025µV/°C
• 低输入偏置电流：50pA（最大值）
• 低噪声：1kHz 时为 32nV√Hz
• 无 1/f 噪声：650nVPP（0.1Hz 至 10Hz）
• 共模输入范围超出电源轨 ±100mV
• 增益带宽：2.5MHz
• 静态电流：每个放大器 65µA
• 单电源：1.7V 至 5.5V
• 双电源：±0.85V 至 ±2.75V
• EMI 和 RFI 已滤除的输入

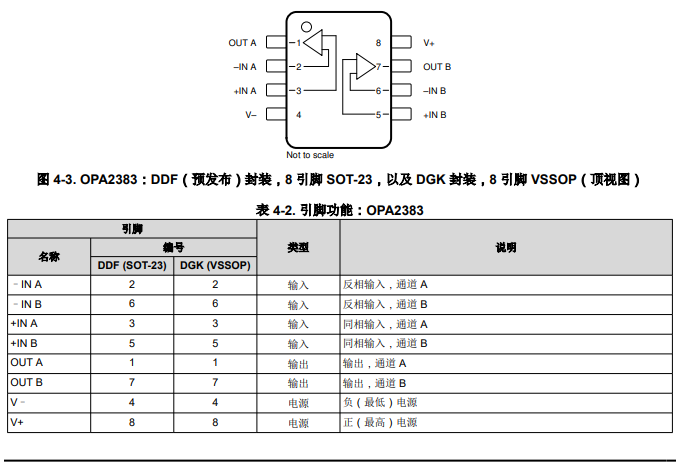

引脚配置和功能

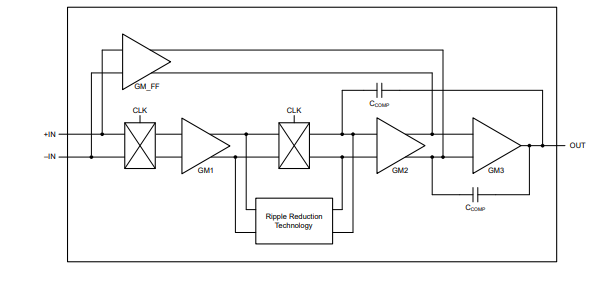

功能方框图

典型应用

OPAx383 是单位增益稳定的精密运算放大器，采用先进的零温漂技术。采用专有零温漂电路后，无论时间和温度如何变化，都能实现低输入失调电压，并降低 1/f噪声分量。由于具有高 PSRR，这些器件能够在直接依靠电池电源运行的应用中正常工作，而无需稳压调节。OPAx383系列针对完整的轨到轨输入范围进行了优化，可由低电压单电源或双电源供电。在正常测试条件下，这些高精度、低噪声微型放大器可提供高阻抗输入（共模范围在电源基础上向外扩展了100mV，并且不产生输入交越失真）和轨到轨输出（摆幅在电源上下 5mV 以内）。OPAx383 精密放大器设计用于低或高增益的上游模拟信号链应用，以及 DAC缓冲等下游信号链功能。

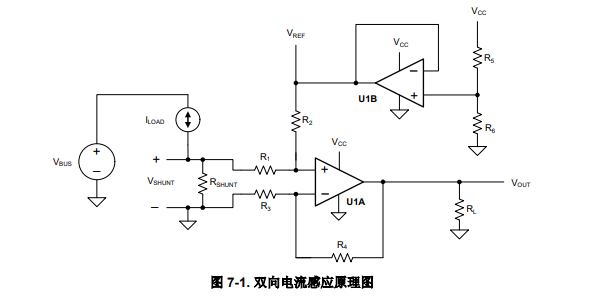

该单电源、低侧双向电流传感设计示例可以检测 –1A 至 +1A 的负载电流。单端输出范围为 110mV 至 3.19V。由于 OPAx383 具有低偏移电压和轨到轨输入和输出，因此该设计采用该器件。其中一个放大器配置为差分放大器，另一个放大器提供参考电压。图 7-1 显示了设计示例原理图。
