TLV1872 40V双电源接地感应比较器技术手册

TLV187x 是一款 40V 高速比较器，提供轨到轨输入、推挽输出级以及独立的输入和输出电源引脚。这些特性与 65ns 传播延迟相结合，使该系列非常适合用于双极过零检测、D 类音频放大器系统或其他需要电平转换和传播延迟对称性的应用。

数据手册：*附件：TLV1872 40V双电源接地感应比较器技术手册.pdf

此器件具有上电复位 (POR) 功能，可在达到最小电源电压前使输出保持已知状态，然后输出才对输入做出响应，从而防止系统上电和下电期间出现错误输出。

TLV187x 具有推挽输出级，因此非常适合需要在上升和下降输出响应之间保持对称性的应用。由于采用单独的输入和输出电源，此器件能够在较低电压下为下游器件进行电平转换。

特性
• 宽电源电压范围：2.7V 至 40V（±1.35V 至 ±20V）
• 65ns 传播延迟
• 单电源或双电源运行
• 具有独立电源的“悬空”推挽式输出
• 轨到轨输入
• 上电复位 (POR)
• 低电源电流：每通道 75µA
• 温度范围：-40°C 至 +125°C

引脚配置和功能

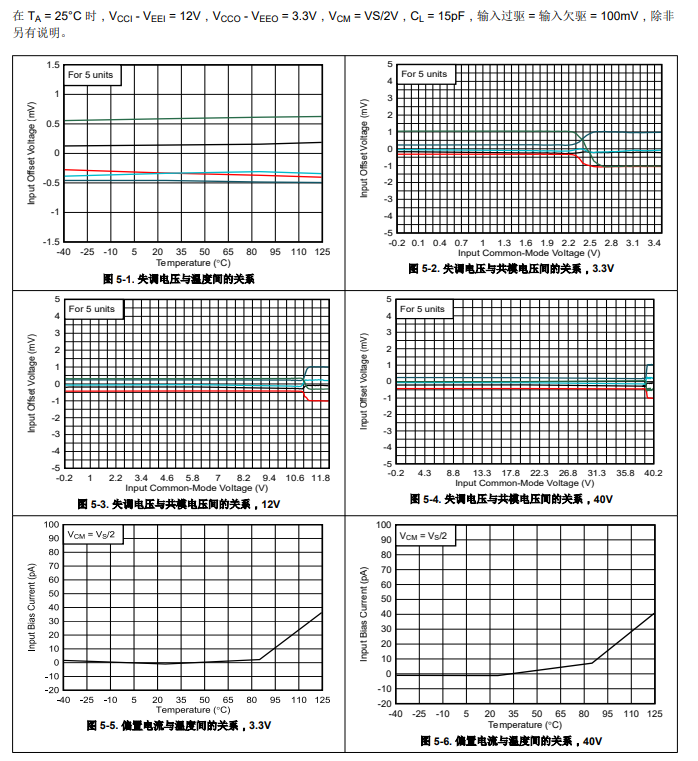

典型特性

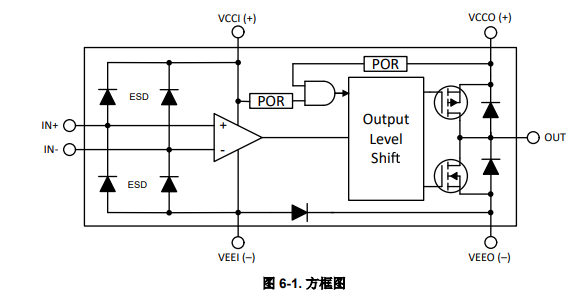

功能方框图

应用
• D 类放大器
• 电平转换
• 电机驱动器
• 双极过零检测器

典型应用

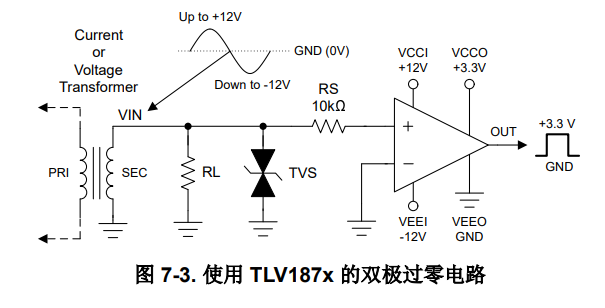

下面的图 7-3 展示了双极输入过零检测器电路。信号源是电流或电压互感器的次级，它会输出摆幅为 0V (GND)的双极（±100mVp 至 ±12Vp）交流信号。由于输入电压未进行交流耦合，电平会转换或进一步衰减，因此可以实现精确的直流毫伏级过零精度（即使波形失真时也是如此）。这是因为直接直流耦合输入可以由 ±12V 分离电源
和 TLV187x 的轨到轨输入提供低于接地的双极检测范围。直流耦合还可避免因交流耦合引起的相移和因二极管钳位引起的非线性。由于输出不需要任何进一步的电平转换或衰减，因此处理器可以获得理想的输出边沿。
