ISL28230双通道微功率、低漂移、RRIO运算放大器应

概述
ISL28130、ISL28230 和 ISL28430 是单通道、双通道和四通道微功率、低偏移漂移运算放大器，针对单电源和双电源运行进行了优化。8V 到 5。5V 和 ±0。9V 至 ±2。75V 的。其 20μA 的低电源电流和轨到轨输入 / 输出使 ISL28130、ISL28230 和 ISL28430 成为适用于各种应用的出色通用运算放大器。ISL28130、ISL28230 和 ISL28430 非常适合使用 2AA 或单节锂离子电池运行的手持设备。ISL28130采用行业标准引脚布局，适用于 5 Ld SOT-23、5 Ld SC70 和 8 Ld SOIC 封装。ISL28230 采用工业标准引脚布局，适用于 8 Ld MSOP、8 Ld SOIC 和 8 Ld DFN 封装。ISL28430采用 14 Ld TSSOP 和 14 Ld SOIC 封装。商用设备可在 0°C 至 70°C 的温度范围内工作。 全温度范围器件可在 -40°C 至 125°C 的温度范围内工作。
下载：*附件：ISL28230双通道微功率、低漂移、RRIO运算放大器应用笔记.pdf

特性

• 低输入失调电压：40μV，最大值
• 低偏移漂移：150nV/°C，最大值
• 输入偏置电流：最大 250 pA
• 静态电流（每个放大器）：20μA，典型值
• 单电源范围：+1.8V 至 +5.5V
• 双电源范围：±0.9V 至 ±2.75V
• 低噪声 （0.01Hz 至 10Hz）：1.1μV P-P ，典型值
• 轨到轨输入和输出

应用

• 双向电流感应
• 测温
• 医疗设备
• 电子秤
• 精密/应变片传感器
• 精确调节
• 低欧姆电流感应
• 高增益模拟前端

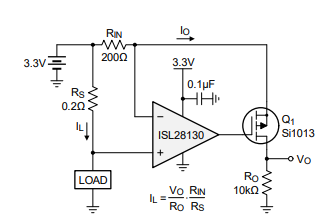

• 图 1. 典型应用框图：高压侧电流传感
•
  引脚分配

  引脚说明
