ISL28227精准、双通道、低噪声运算放大器应用笔记

简介
ISL28227 和 ISL28227SEH 是超高精度放大器，具有极低噪声、低失调电压、低输入偏置电流和低温度漂移，使其成为需要高直流精度和交流性能的应用的理想选择。精度、低噪声和小尺寸相结合，为用户提供了相对于同类竞争部件的卓越价值和灵活性。这些放大器的应用包括精密有源滤波器、医疗和分析仪器、精密电源控制和工业控制。ISL28227双通道运算放大器采用 8 Ld SOIC、TDFN 和 MSOP 封装。此外，该器件采用标准引脚配置，可在 -40 °C 至 +125 °C 的扩展温度范围内工作。 ISL28227SEH 采用 10 Ld 密封陶瓷扁平封装，采用行业标准引脚配置，可在 -55 °C 至 +125 °C 的扩展温度范围内工作。
下载：*附件：ISL28227精准、双通道、低噪声运算放大器应用笔记.pdf

特性

• 低输入失调电压：±70μV，最大值 ISL28227SEH ±75μV，最大值
• 出色的失调电压 TC：0.5μV/°C，最大值ISL28227SEH 1μV/°C，最大值
• 宽电源范围：4.5V 至 40V ISL28227SEH 4.5V 至 36V
• 极低电压噪声：2.5nV/Hz
• 输入偏置电流：±10nA，最大值
• 增益带宽积：10MHz Unity 增益稳定
• 无相位反转
• 工作温度范围：-40°C 至 +125 °C（ISL28227SEH -55 °C 至 +125 °）C

应用

• 精密仪器
• 医疗仪器
• 工业控制
• 有源滤波器块
• 数据采集
• 电源控制
• 图一典型应用

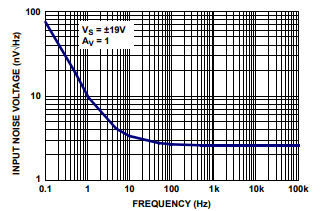

  图二输入噪声电压谱密度

  典型性能曲线
