ISL28108 40V精密单电源轨到轨输出低功耗运算放大

简介
ISL28108、ISL28208 和 ISL28408 是单通道、双通道和四通道低功耗精密放大器，针对单电源应用进行了优化。这些器件具有扩展到 0 的共模输入电压范围。低于 V 轨 5V，用作比较器的轨到轨差分输入电压范围，以及轨到轨输出电压摆幅，这使它们非常适合在接地时输入作很重要的单电源应用。其他特性包括低失调电压和低温度漂移，使其成为需要高 DC 精度的应用的理想选择。输出级能够从轨到轨驱动大电容负载，以实现出色的 ADC 驱动性能。这些器件可在 3V （±1. 5V） 至 40V （±20V） 的单电源或双电源下工作，并具有 ±5V 和 ±15V 的全面特性。与同类竞争器件相比，精度、低功耗和小尺寸相结合，为用户提供了卓越的价值和灵活性。这些放大器的应用包括精密仪器仪表、数据采集、精密电源控制和工业控制。ISL28108 单通道采用 8 Ld TDFN、MSOP 和 SOIC 封装。ISL28208 双通道放大器采用 8 Ld TDFN、MSOP 和 SOIC 封装。ISL28408 采用 14 Ld SOIC 封装。所有器件均采用标准引脚配置，可在 -40°C 至 +125°C 的扩展温度范围内工作。

下载：*附件：ISL28108 40V精密单电源轨到轨输出低功耗运算放大器应用笔记.pdf

特性

• 单电源或双电源、轨到轨输出和低于地电位 （V-） 的输入能力
• 用于比较器应用的轨到轨输入差分电压范围
• 单电源范围：3V 至 40V
• 低电流消耗~（VS =~ ±5V）：165μA
• 低噪声电压：15.8nV/√Hz
• 低噪声电流：80fA/√Hz
• 低输入失调电压 （ISL28108）：150μV
• 出色的温度漂移 - 电压偏移 TC：0.1μV/°C，典型值
• 低输入偏置电流：-13nA （典型值）
• 工作温度范围：-40°C 至 +125°C
• 无相位反转

应用

• 精密仪器
• 医疗仪器
• 数据采集
• 电源控制
• 工业过程控制
• 引脚配置
•

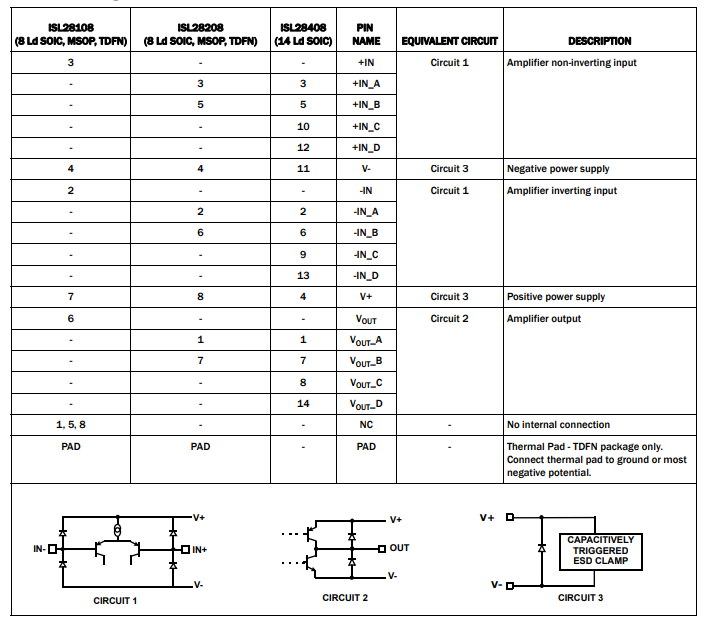

  引脚描述

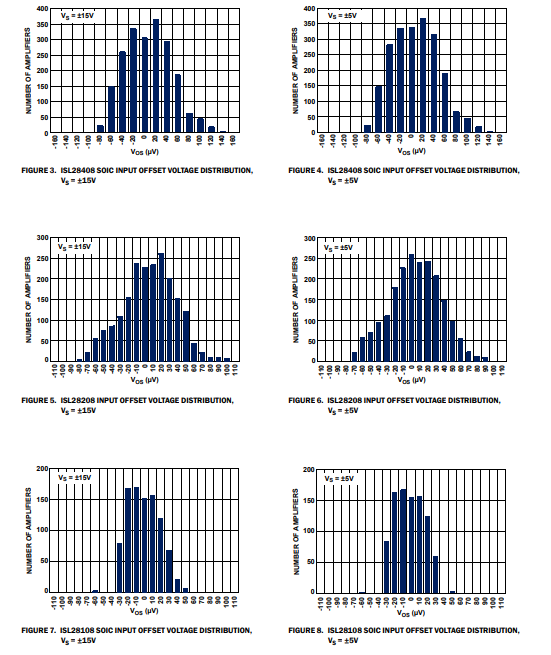

  典型性能曲线
