ISL28110精密低噪声JFET运算放大器应用笔记

简介
ISL28110 ISL28210 是单通道和双通道 JFET 放大器，具有低噪声、高转换速率、低输入偏置电流和偏移电压，使其成为注重精度和低噪声的高阻抗应用的理想选择。精度、低噪声、高速与小尺寸相结合，为用户提供了相对于同类竞争部件的卓越价值和灵活性。这些放大器的应用包括精密医疗和分析仪器、传感器调节、精密电源控制、工业控制和光电二极管放大器。ISL28110 单通道放大器和 ISL28210 双通道放大器均采用 8 Ld SOIC 封装。所有器件均采用标准引脚配置，可在 -40°C 至 +125°C 的扩展温度范围内工作。

下载：*附件：ISL28110精密低噪声JFET运算放大器应用笔记.pdf
特性

• 宽电源范围：9V 至 40V
• 低电压噪声：6nV/√Hz
• 输入偏置电流：2pA
• 高转换速率：23V/μs
• 高带宽：12.5MHz
• 低输入偏移：300μV（最大值）
• 失调漂移：C 级 10μV/°C
• 低电流消耗：2.55mA
• 工作温度范围：-40°C 至 +125°C
• 单封装和双封装产品
• 无相位反转
• 无铅（符合 RoHS 标准）

应用

• 精密仪器
• 光电二极管放大器
• 高阻抗缓冲器
• 医疗仪器
• 有源滤波器块
• 工业控制

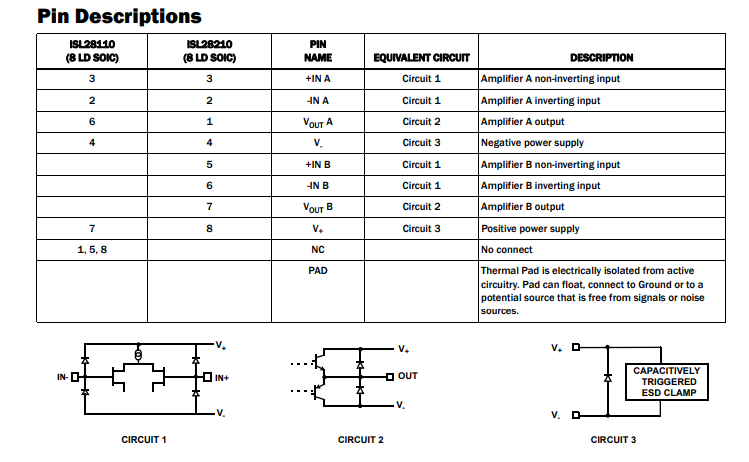

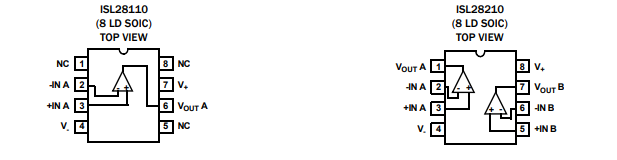

引脚配置

•
•

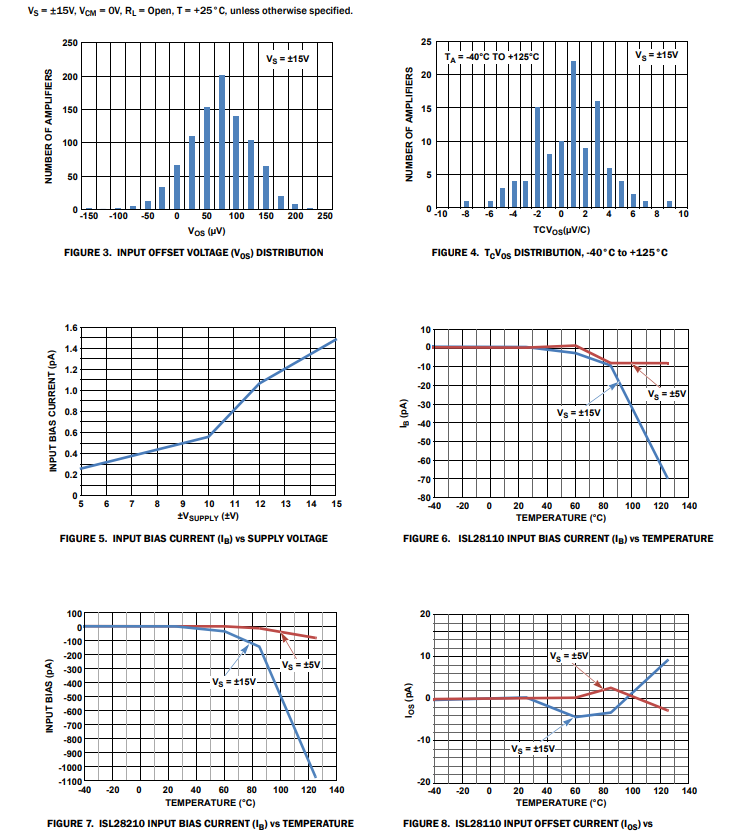

  典型性能曲线
