ISL28118 40V精密单电源轨到轨输出、低功耗运算放

概述
ISL28118、ISL28218 是单通道和双通道、低功耗精密放大器，针对单电源应用进行了优化。这些器件具有扩展到 0 的共模输入电压范围。低于 V 轨 5V，轨到轨差分输入电压范围用作比较器和轨到轨输出电压摆幅，这使得它们非常适合在接地时输入作很重要的单电源应用。这些运算放大器具有低功耗、低失调电压和低温度漂移特性，是需要高 DC 精度和 AC 性能的应用的理想选择。这些放大器设计用于在 3V 至 40V 的单电源范围或 +1 的分离电源电压范围内工作。8V/-1。2V 至 ±20V。精度和小尺寸相结合，为用户提供了相对于同类竞争部件的卓越价值和灵活性。这些放大器的应用包括精密仪器仪表、数据采集、精密电源控制和工业控制。这两款器件均采用 8 Ld SOIC 和 8 Ld MSOP 封装。所有器件均采用标准引脚配置，可在 -40°C 至 +125°C 的扩展温度范围内工作。

下载：*附件：ISL28118 40V精密单电源轨到轨输出、低功耗运算放大器应用笔记.pdf
特性：

• 轨到轨输出 <10mV
• 地下 输入能力高达 -0.5V，接地感应
• 单电源范围 3V 至 40V
• 低消耗电流 850μA
• 低噪声电压 5.6nV/√Hz
• 低噪声电流 355fA/√Hz
• 低输入失调电压
  • ISL28118 150μV（最大值）
  • ISL28218 230μV（最大值）
• 出色的偏移电压温度漂移
  • ISL28118 1.2μV/°C（最大值）
  • ISL28218 1.4μV/°C（最大值）
• 工作温度范围 -40°C 至 +125°C
• 无相位反转
  应用
• 精密仪器
• 医疗仪器
• 数据采集
• 电源控制
• 工业过程控制

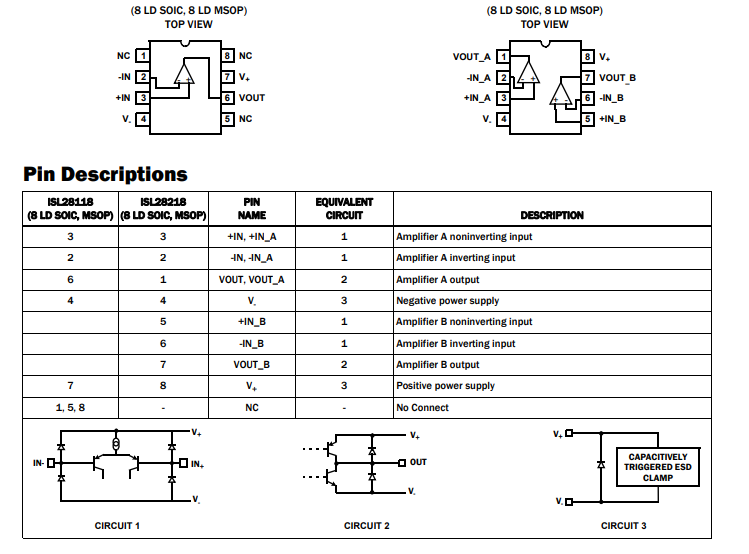

• 引脚配置图

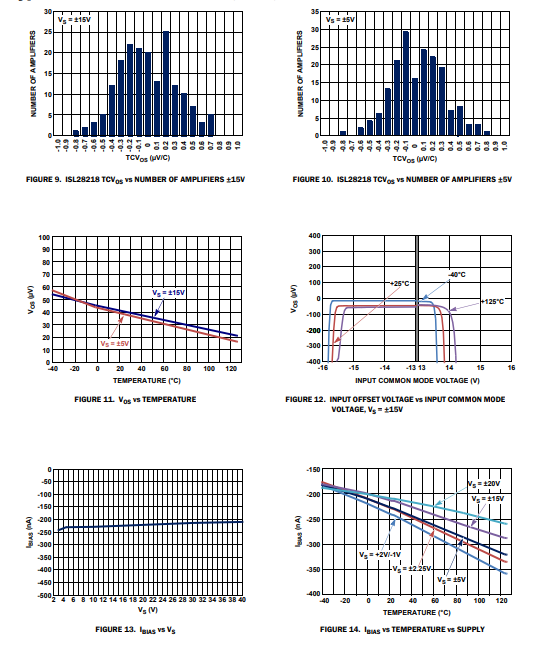

  典型性能曲线
