ISL28118M单通道、低功耗精密放大器应用笔记

概述
ISL28118M 是一款单通道、低功耗精密放大器，针对 -55°C 至 +125°C 扩展温度范围内的单电源应用进行了优化。 该器件具有扩展到 0 的共模输入电压范围。低于 V 轨 5V，轨到轨差分输入电压范围用作比较器，轨到轨输出电压摆幅，这使其成为对地输入作很重要的单电源应用的理想选择。ISL28118M 具有低功耗、低失调电压和低温度漂移特性，使其成为需要高 DC 精度和 AC 性能的应用的理想选择。该运算放大器设计用于在 3V 至 40V 的单电源范围或 +1 的分离电源电压范围内工作。8V/-1。2V 至 ±20V。精度和小尺寸相结合，为用户提供了相对于同类竞争部件的卓越价值和灵活性。应用包括精密仪器、数据采集、精密电源控制和工业控制。ISL28118M 采用 8 Ld MSOP 封装，可在 -55°C 至 +125°C 的扩展温度范围内工作。

附件：*附件：ISL28118M单通道、低功耗精密放大器应用笔记.pdf
特性

• 轨到轨输出：<10mV
• 低于 -0.5V 的地下 （V-） 输入能力
• 用于比较器应用的轨到轨输入差分电压范围
• 单电源范围：3V 至 40V
• 低电流消耗：850μA
• 低噪声电压：5.6nV/√Hz
• 低噪声电流：355fA/√Hz
• 低输入失调电压：最大 150μV
• 出色的偏移电压温度漂移：1.2μV/°C，最大值
• 工作温度范围：-55°C 至 +125°C
• 无相位反转
  应用
  精密仪器
• 医疗仪器
• 数据采集
• 电源控制
• 工业过程控制

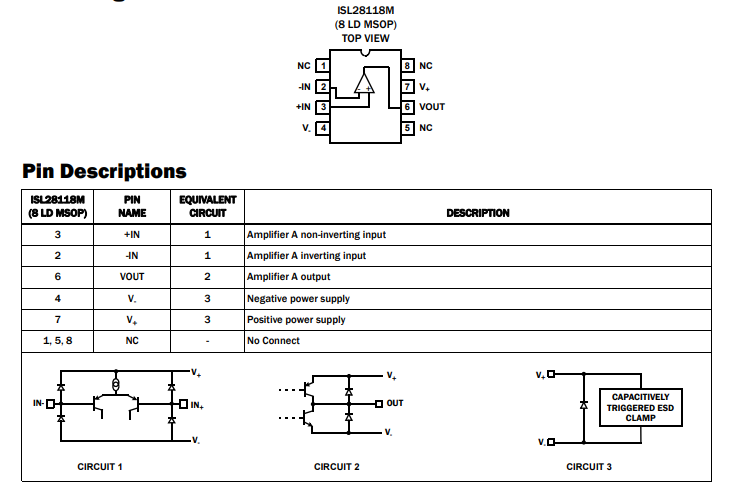

• 引脚图
•

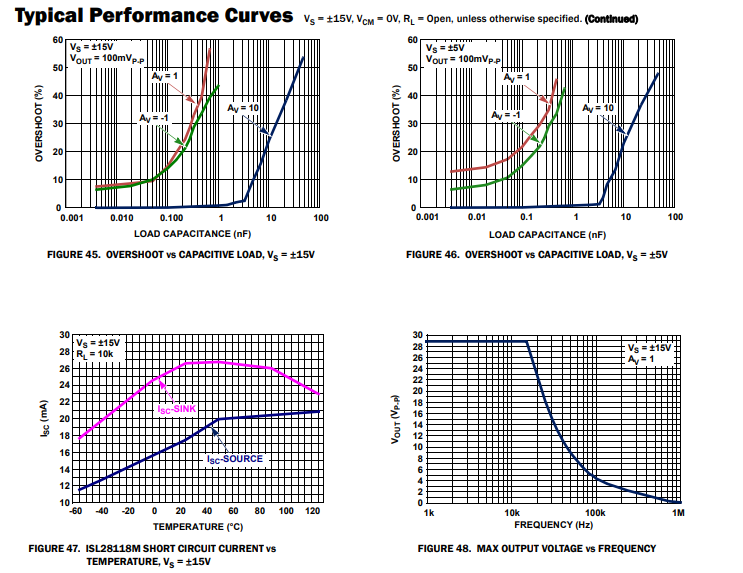

• 典型性能曲线
•
