HA5351系列采样保持放大器技术手册

概述
HA5351 是一款快速采集、宽带宽采样和保持放大器，采用 Intersil HBC-10 BiCMOS 工艺构建。这款采样保持放大器提供了所需的功能组合;快速采集时间（最大 70ns 至 0.01%）、出色的直流精度和极低的功率耗散，使其非常适合用于对多个信号进行采样并需要低功耗的系统。HA5351 采用开环配置，具有全差分输入，为用户定义的反馈提供了灵活性。在 单位增益 中，HA5351 是完全独立的，不需要外部组件。片内 15pF 保持电容器完全隔离，以最大限度地降低下降率并降低对基座误差的敏感性。HA5351 采用 8 引脚 SOIC 封装，可最大限度地减少电路板空间并简化布局。
数据表：*附件：HA5351系列采样保持放大器技术手册.pdf

特性

• 快速采集至 0.01%：70ns （最大值）
• 低偏移误差：±2mV （最大值）
• 低基座误差：±10mV （最大值）
• 低下降速率：2μV/μs （最大值）
• 宽 Unity 增益带宽：40MHz
• 低功耗：220mW （最大值）
• 总谐波失真（保持模式）：-72dBc
• （1MHz 时 VIN = 5V P-P ）
• 全差分输入
• 片上保持电容器
• 无铅（符合 RoHS 标准）

应用

• 同步采样
• 宽带宽 A/D 转换
• 抗毛刺
• 峰值检测
• 高速 DC 恢复
  引脚图

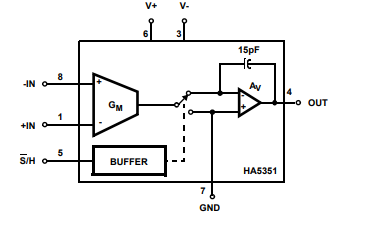

  框图

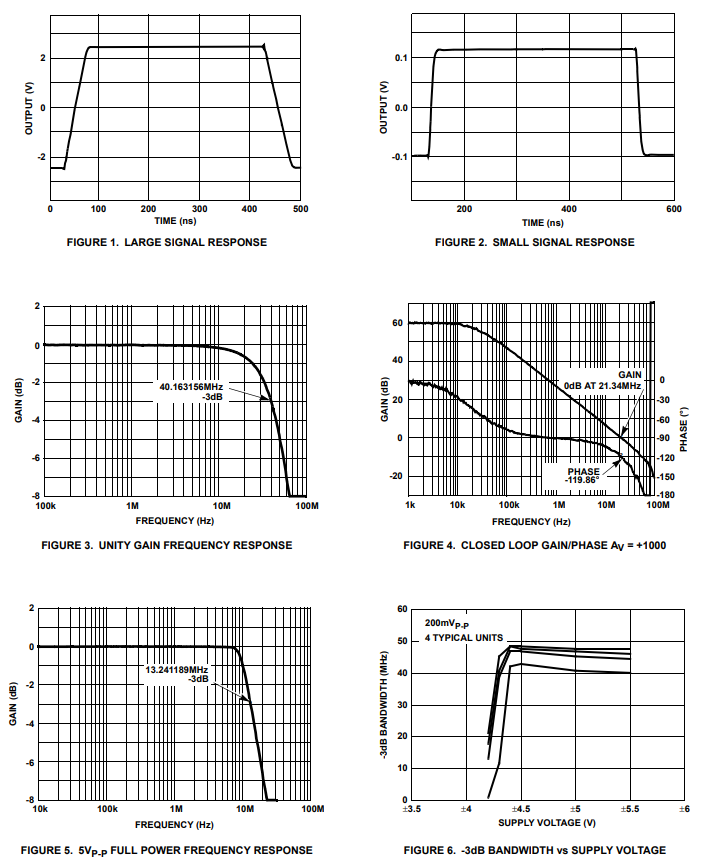

  典型性能曲线
