数字存储示波器(DSO)是一种测量和记录电信号的电子仪器。它将模拟信号转换成数字格式并将其存储在其数字存储器中,以便于调用和分析。

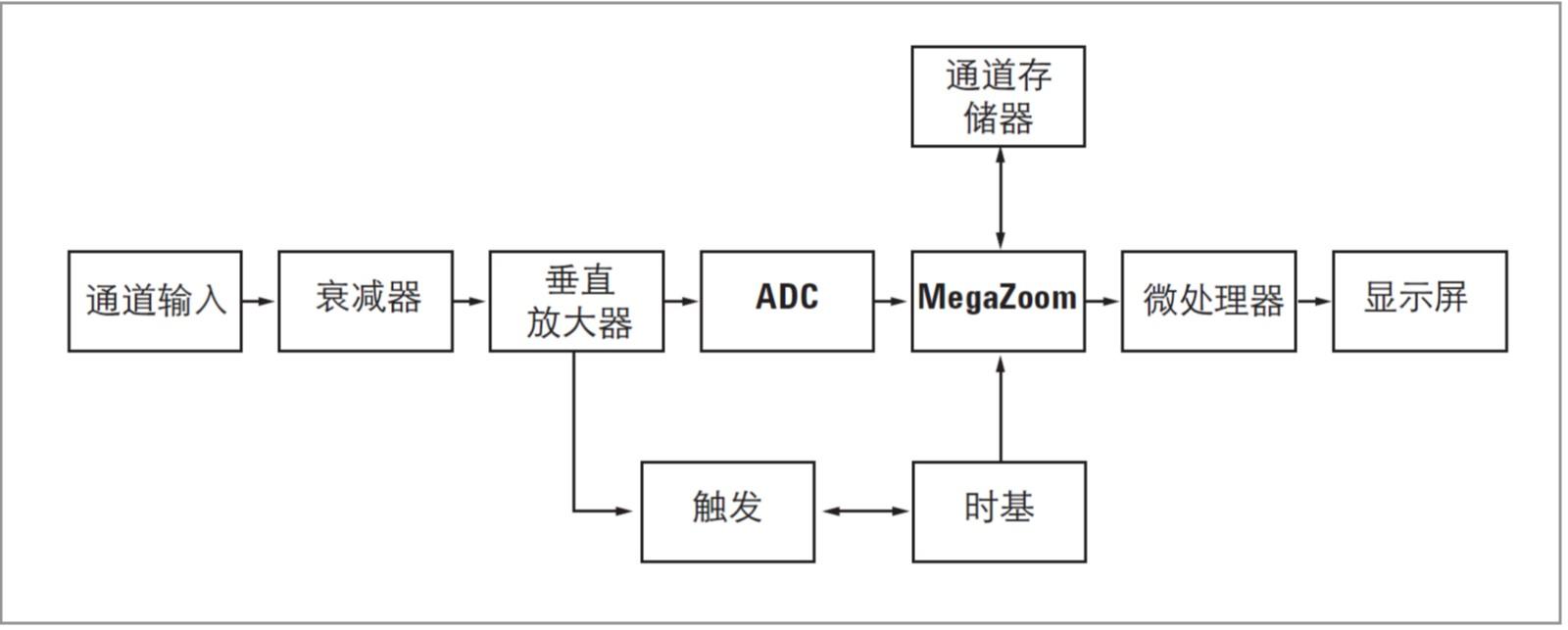

数字存储示波器用于各种应用。生物医学工程师使用它们来测量来自人体的电信号,例如心跳和脑电波。电信工程师使用DSO测试手机和其他通信设备。航空航天工程师用它们来测试飞机部件,同时汽车工程师使用它们来测试车辆电子系统,设计工程师使用DSO来验证其设计的性能。以下是数字存储示波器体系结构图:


在结构图中,衰减器会调整波形,垂直放大器会在波形传到ADC时做进一步的调整,ADC会对收到的信号进行采样和数字转换,随后将这个数据存入存储器中。触发器会寻找触发事件,而时基会调整示波器的时间显示。在示波器显示信号之前,微处理器系统可以执行指定的其他后期处理任务。本文推荐使用芯炽Pipeline ADC SC1281,该芯片卓越的精度和动态性能可以完全胜任数字存储示波器中的应用。

SC1281是一款双通道8位1.0/1.5GSPS ADC芯片内置有高性能采样保持电路,片内基准电压源的双通道,具有杰出的动态性能与低功耗特性,可以采集大带宽的输入信号,精度相对低。


该ADC采用的1.9V电源供电,SC1282在输入信号为103MHz,1.5GSPS采样率下,可产生7.9有效位数,同时提供10-18的误码率,在1.5GSPS的Non-demux模式下典型功耗为1.98W。

SC1281在输入信号为103MHz,1.0GSPS采样率下,可产生7.95有效位数(ENOB),在1.0GSPS的Non-demux模式下典型功耗为1.17W,SC1281采用128引脚的QFN封装,额定工业温度范围为-40°C至+125°C。

芯炽SC1281主要性能及介绍:

1、高速高精度,8~16位, 10MSPS~3Gsps

2、可以采集大带宽的输入信号,精度相对低

3、与ADC08D1000产品相比面积降低70%,功耗降低50%,高低温性能优越

4、典型应用:通信、雷达、工业控制仪器仪表、电子 对抗、安防监控等
