pn8015 5V0.2A非隔离开关电源风扇方案

PN8015集成PFM控制器及800V高雪崩能力智能功率MOSFET，输出电压可通过FB电阻调整3.3V~24V，用于外围元器件极精简的小功率非隔离开关电源。

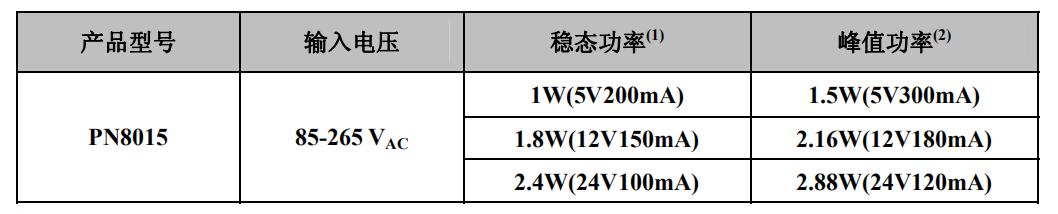

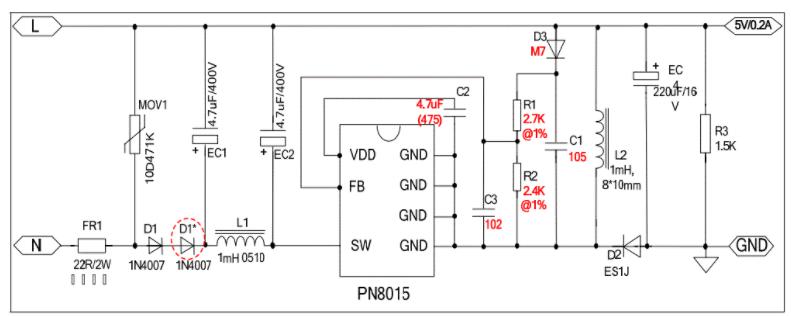

PN8015 5V0.2A风扇方案：
■输入电压：90~265V
■输出功率：≤1W
■输出电压电流: 5V/0.2A
■拥有可恢复短路保护，输出过载保护。

在启动阶段，内部高压启动管提供2.5mA电流对外部VDD电容进行充电；当VDD电压达到13.5V，芯片 开始工作，高压启动管停止对VDD电容充电；当VDD电压降低到11V，芯片继续工作，但内部高压启动管 再次提供2.5mA电流对外部VDD电容进行充电；从而实现芯片自供电，无需辅助绕组或其他外围元件对芯片 供电。

PN8015 5V0.2A风扇应用方案，输入电压：90~265V输出功率：≤1W输出电压电流: 5V/0.2A，适用于Buck、Buck-Boost、Flyback等多种架构，骊微电子广泛应用于非隔离辅助电源、家电、智能家居、LED等领域。
