运放压摆率的仿真设计

压摆率

定义：闭环放大器输出电压变化的最快速率。用 V/μs 表示。

优劣范围：从 2mV/μs 到 9000V/μs 不等。

理解：此值显示运放正常工作时，输出端所能提供的最大变化速率，当输出信号欲实现比这个速率还快的变化时，运放就不能提供了，导致输出波形变形——原本是正弦波就变成了三角波。

对一个正弦波来说，其最大变化速率发生在过零点处，且与输出信号幅度、频率有关。设输出正弦波幅度为 A m ，频率为 f out ，过零点变化速率为 D V ，则EW=2πA ngout，要想输出完美的正弦波，则正弦波过零点变化速率必须小于运放的压摆率。即SR>EW=2pAngout，这个指标与满功率带宽有关。

压摆率的仿真--以OPA277为例

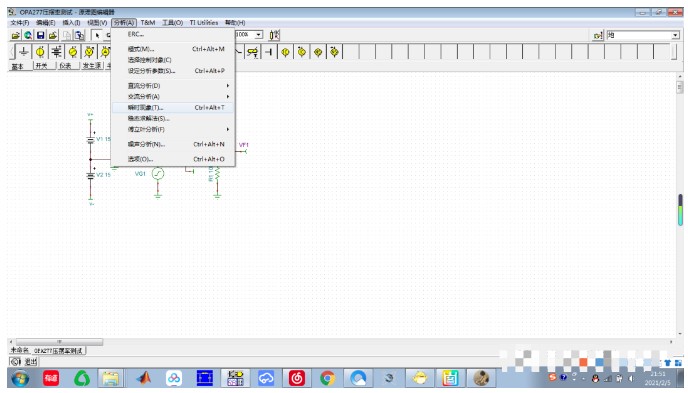

点击 分析 --瞬时现象，进行瞬态仿真查看OPA277 的压摆率

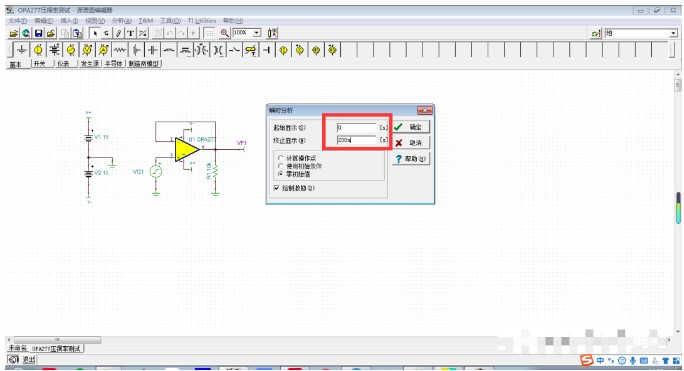

仿真时间0µs 到200µs. 输入信号5Vpk, 10kHz 方波

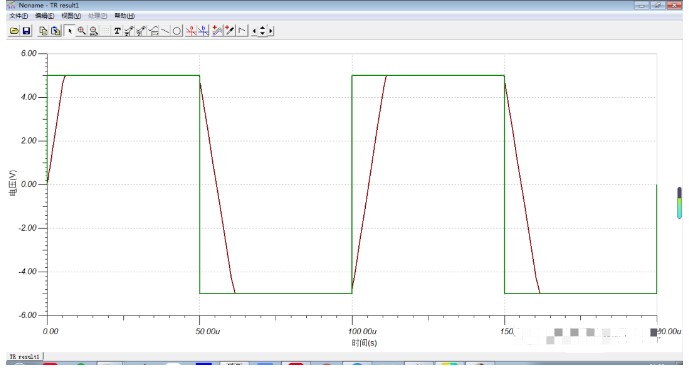

这个仿真可以让我们看到，运放在5Vpk，10kHz 方波输入时，输出的电压响应。如图所示

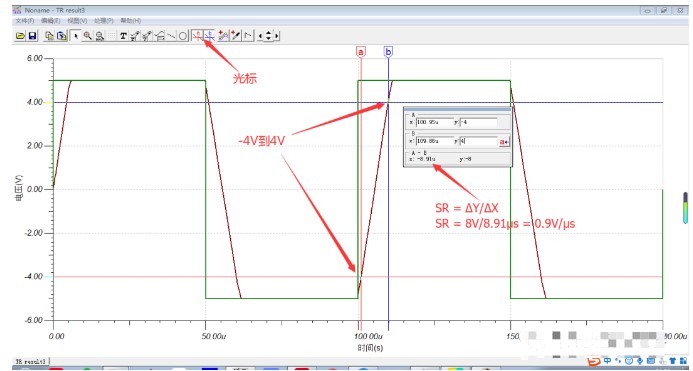

通过仿真，你应该会得到一个如图所示的结果。输入是方波，如我们所预期的， 可以观察到输出被 OPA277 的压摆率给限制了。通过观察输出电压从10%上升到 90%的时间，或者说是从-4V 到 4V 的上升时间可以看到。使用光标来测量从-4V 到 4V 的时间，并使用压摆率的计算公式，电压差除以时间，这个仿真结果的压摆率是 0.9V/us.

以上就是利用仿真软件对运放的压摆率的仿真测试，以上运放数据以真实测定为准。仿真只是得到标准参数下的数据。
